Série DK

Partenaire Magnescale Référence DK

Palpeurs numériques robustes à course longue

Les capteurs de déplacement Magnescale DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement.

  • Disponible en longueurs jusqu'à 205 mm
  • Résolution jusqu'à 0,5 µm
  • Pointes de touches magnétiques pour une intégration facile (DK155/205)
  • Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm)
  • Câble high-flex standard
  • Technologie de codage linéaire robuste et précise
  • Haute précision de mesure sur toute la plage
  • Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P)
  • Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N
  • Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N
Magnescale Digital Gauge DK10, DK25, DK50, DK100, DK155 et DK205, course 10 à 205 mm, résolution 0,5 µm, sortie TTL RS422, IP67
Palpeurs numériques Magnescale Robustes Série DK | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Connexion LG20, LH70/71, LY71/72 (CE29) LT10A, LT11A (DT512) LT30, MG20A-DK, MG80-CM, MG41/71-CM
Plage de mesure 10 / 25 / 50 / 100 / 110 / 155 / 205 mm
Résolution 0,5 µm
Sortie TTL Line Driver EIA-422
Options Câble d'extension CE08, CK-T (haute flexibilité)
Protection IP50 ("N") / IP64 ("P")

Documentation & Téléchargements

Palpeurs numériques Magnescale Robustes Série DK | Mescan

Informations Complémentaires

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Explorer les ressources

Infos & Devis

Nos spécialistes répondent sous 24h à vos demandes techniques et commerciales
Obtenir un renseignement

Mescan X Magnescale

Référence mondiale issue de l'expertise technologique japonaise Sony, Magnescale conçoit des systèmes de mesure numérique reconnus pour leur précision micrométrique et leur insensibilité aux conditions d'atelier sévères (huiles, poussières, humidité). Mescan vous offre un accès direct à l'ensemble de la gamme Magnescale avec la garantie d'un service de proximité et d'une expertise technique de confiance pour toutes vos applications de métrologie et d'usinage.
Distribution France
Produits associés

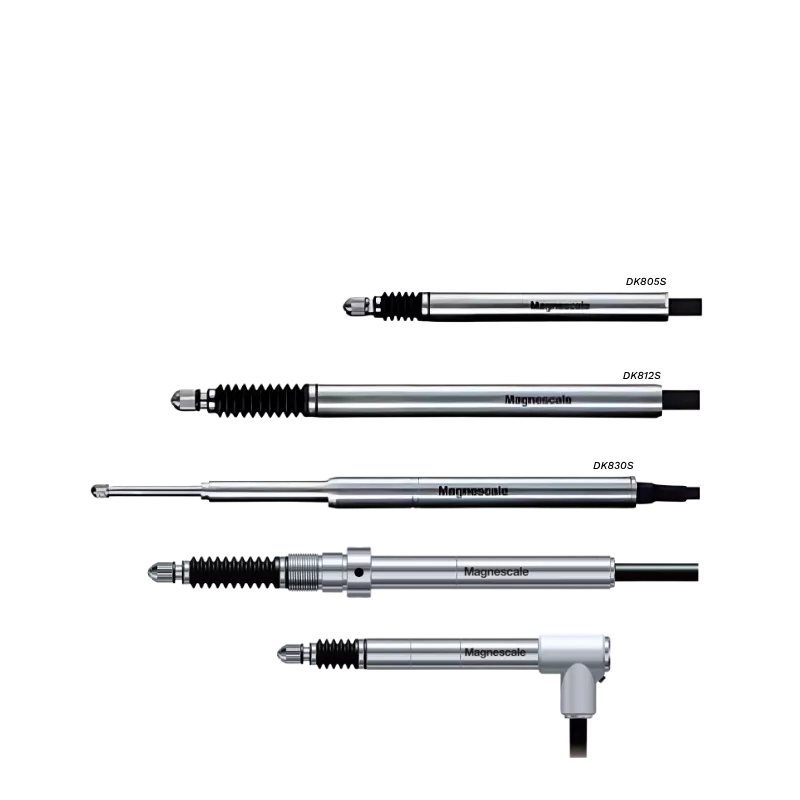

DK805S, DK812S, DK830S, palpeurs numériques magnétiques haute précision incrémentale Magnescale Digital GaugeSpécifications Techniques

Série DK800S

Palpeurs numériques haute résolution Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

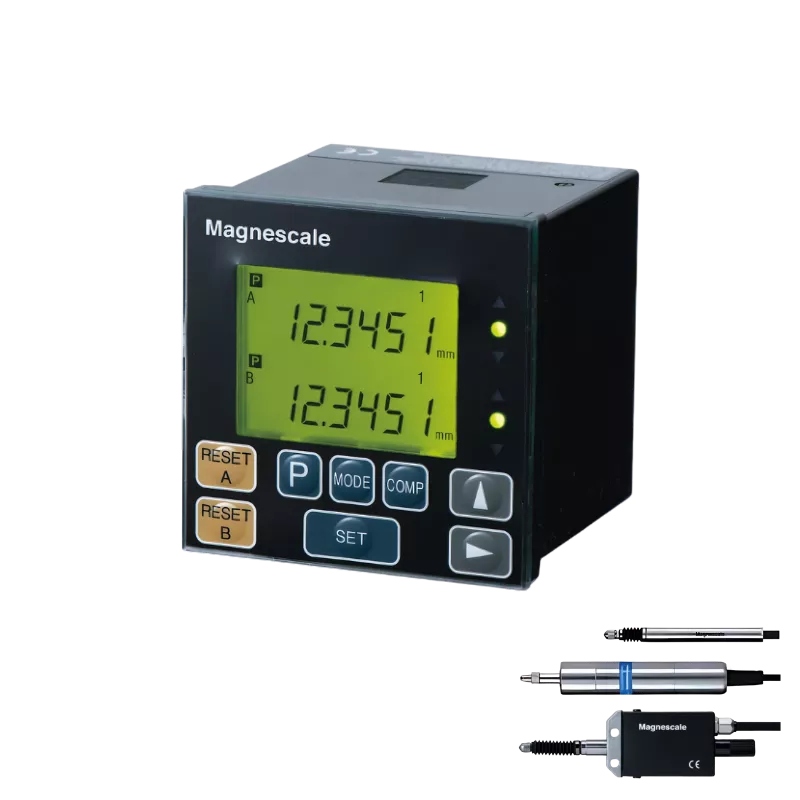

Magnescale LT30, LT11A, LT10A , compteurs afficheurs comparateurs pour Digital Gauge DK et DT, sorties relais, BCD ou RS232CSpécifications Techniques

Série LT

Afficheurs pour séries DK, DK800S et DT Les compteurs LT30, LT10A et LT11A suivant les capteurs à connecter, sont prévus pour la connexion de un ou deux palpeurs numériques Magnescale. Ils sont compacts, légers et peuvent être montés en face avant d'un panneau de contrôle. Ils affichent la mesure courante, les valeurs pics, max et min, la somme ou la différence des deux mesures lorsque deux capteurs sont connectés. Les compteurs LT disposent d'une fonction de comparateur pour les tests de tolérance, peuvent déclencher des sorties relais et informent l'utilisateur d'une erreur de comptage par une alarme de survitesse. Tous les modèles LT sont disponibles avec une ou deux entrées et sortie BCD ou RS-232C en option.

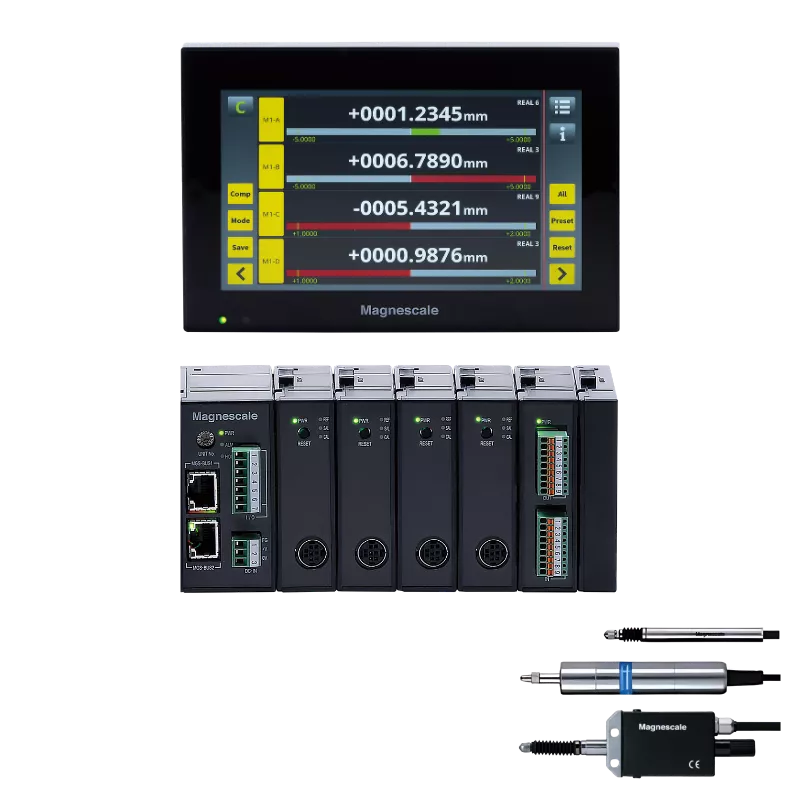

Magnescale LT80 MG80 LZ80 système d'acquisition Ethernet, jusqu'à 16 palpeurs numériques DK, DK800S et DTSpécifications Techniques

Série LT80-NE

Système d'acquisition Ethernet pour séries DK, DK800S et DT Comprenant une interface tactile LCD 7" (LT80-NE), un conditionneur multi-axes MG80-MA) et de 1 à 16 modules de comptages MG80-CM pour connecter autant de palpeurs numériques des séries DK et DT, cet ensemble Magnescale peut être complété d'un module programmable à 8 entrées et 8 sorties numériques. L'interface LT80 affiche la mesure courante, les pics, valeurs max et min, une somme ou une soustraction ainsi que l'état des entrées/sorties et communique sur Ethernet ou sauvegarde les données sur support flash USB ou carte SD. La solution est idéale pour l'identification et le tri de pièces et le contrôle de tolérance (fonction intégrée de comparateur à 2 / 4 états). Les interfaces se montent sur rail DIN, l'afficheur sur support VESA.

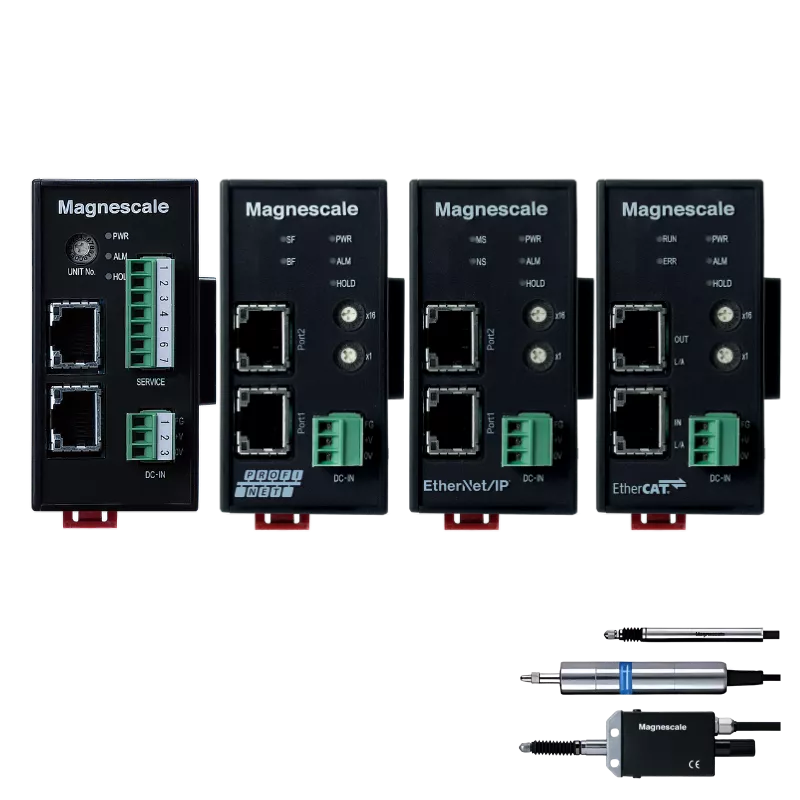

Ethernet (MG80-NE), EtherNet/IP (MG80-EI), PROFINET (MG80-PN), EtherCAT (MG80-EC) pour Digital Gauge DK, DK800S et DTSpécifications Techniques
