Systèmes d'analyse DIC & Cinématique 2D / 3D Flexi, Axiom et Mobius

Systèmes d'analyse DIC & Cinématique 2D / 3D Flexi, Axiom et Mobius

Propulsée par le moteur logiciel Video Gauge™, cette gamme offre une précision de mesure sans contact inégalée pour l'extensométrie vidéo, la corrélation d'images numériques (DIC) et le suivi de mouvements complexes. Que ce soit en 3D pour des tests de composants en laboratoire (Axiom), des mesures à plus grande échelle comme en soufflerie (Mobius) ou en 2D avec une configuration optique adaptable (Flexi), bénéficiez d'une solution dynamique capable de mesurer chaque déformation avec une fidélité absolue en temps et réel et en post-traitement des sources vidéos.

Explorer la gamme Vector
Solution Imetrum
Modules vidéos
Pilotage & Analyse
Configuration adaptable
Spécifications & FAQ

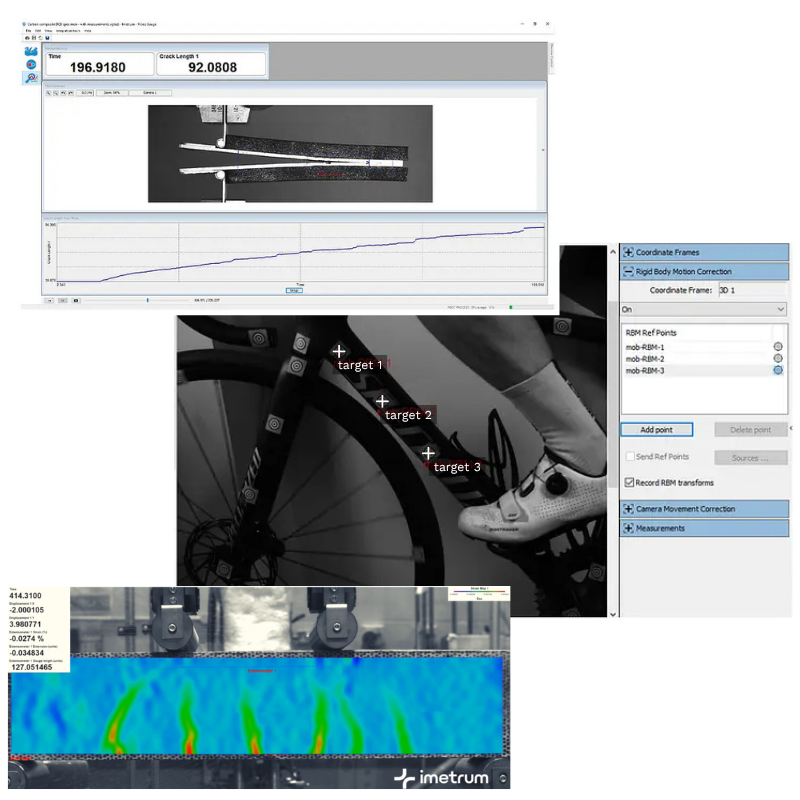

Logiciel d'extensométrie et mesure cinématique vidéo 3D Imetrum Video Gauge™

Logiciel Video Gauge™

Utilisez le moteur de mesure le plus précis au monde pour suivre positions et déplacements en temps réel ou en post-traitement.

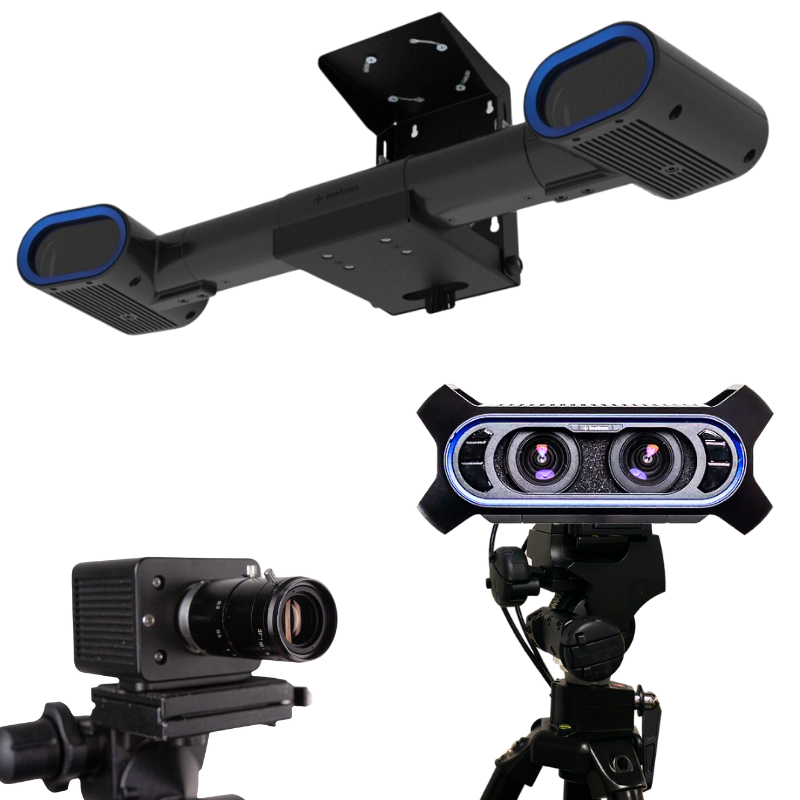

Systèmes Imetrum Axiom, Flexi et Mobius

De l'Échantillon à la Structure

Une gamme modulaire d'optiques 2D et 3D adaptée à tous les essais de caractérisation mécanique : Flexi (2D), UVX3D, Axiom, Mobius

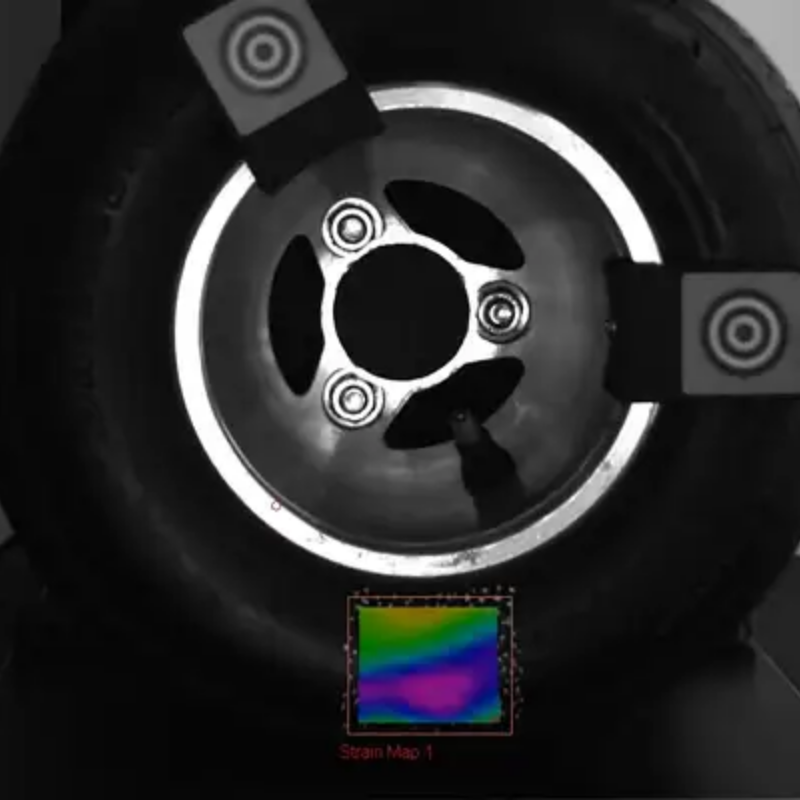

Analyse DIC ett cinématique 3D avec le système Imetrum Axiom

Analyse DIC & Cinématique 3D

Cartographie complète des déformations et capture des phénomènes dynamiques avec une précision sub-micronique.

Optiques 2D flexibles et 3D pré-étalonnées

Des modèles standards et sur-mesure configurés pour répondre à la diversité de vos essais sur éprouvettes, composants et structures.

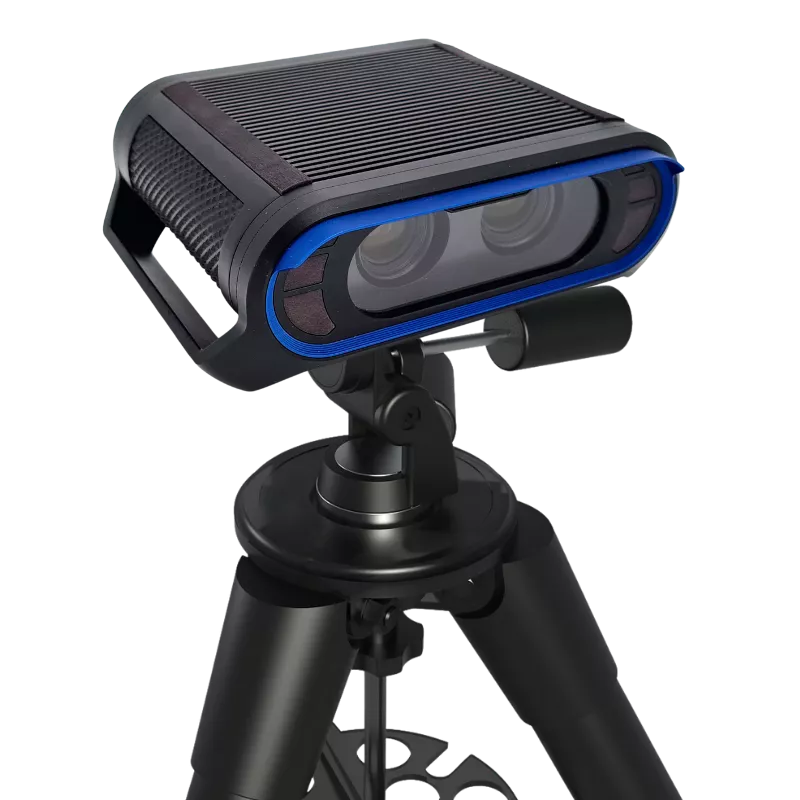

Système de mesure vidéo 3D Imetrum Axiom haute résolution sur trépied pour caractérisation de précision en laboratoireSpécifications Techniques

Système Imetrum Axiom

Solution de mesure haute résolution pour l'analyse des composants et assemblages mécaniques Le système Imetrum en configuration Axiom est une solution de mesure sans contact de haute précision, conçue pour les essais de cinématique et de conformité sous charge. Idéal pour le secteur automobile et les laboratoires d'essais de matériaux et de caractérisation mécaniques, il permet l'analyse de composants et d'assemblages avec une résolution pouvant atteindre 0,25 µm. 2 modèles standards Haute résolution Extensométrie dynamique 3D Outils avancés de mesure cinématique Temps réel + Post-traitement Modules spécialisés en option

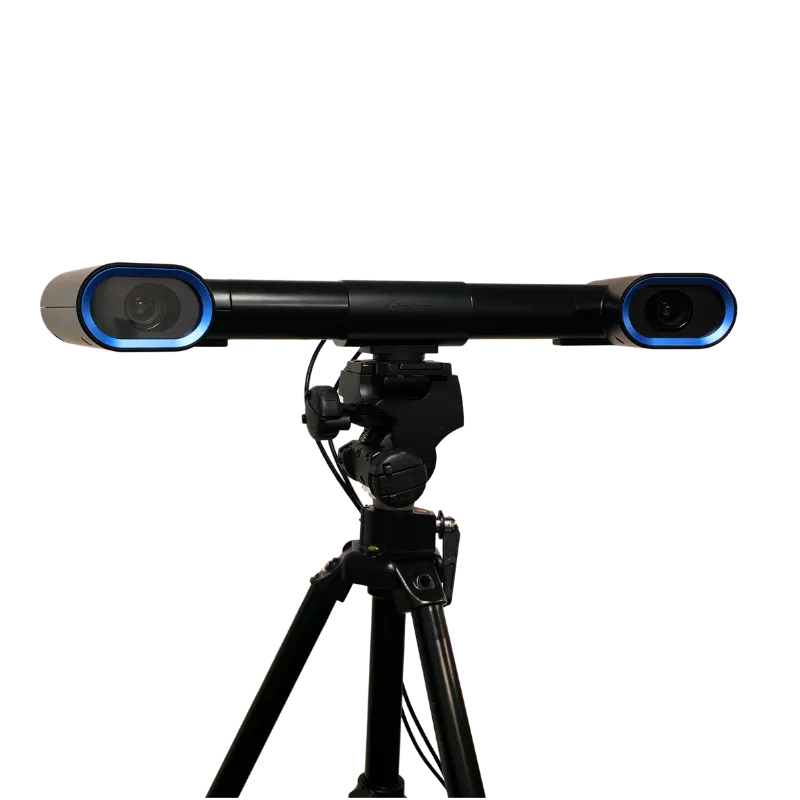

Optiques de mesure 3D Imetrum Mobius haute performance pour étude cinématique et suivi dynamique haute vitesse en soufflerieSpécifications Techniques

Système Imetrum Mobius

Mesure optique 3D temps réel pour les essais dynamiques et de structures grandes dimensions Le système Imetrum en configuration Mobius est une solution haute performance conçue pour les défis de mesure les plus exigeants, qu'il s'agisse de caractérisations structurelles, de suivis dynamiques à haute vitesse ou d'essais en conditions complexes comme en soufflerie. Sa conception robuste le rend aussi efficace en laboratoire que pour des applications critiques sur le terrain. Configuration vidéo sur mesure Suivi dynamique multipoints jusqu'à 500 Hz en temps réel Système unifié multi-optiques Suite logicielle intégrale Compensation de mouvement intégrée Temps réel + Post-traitement

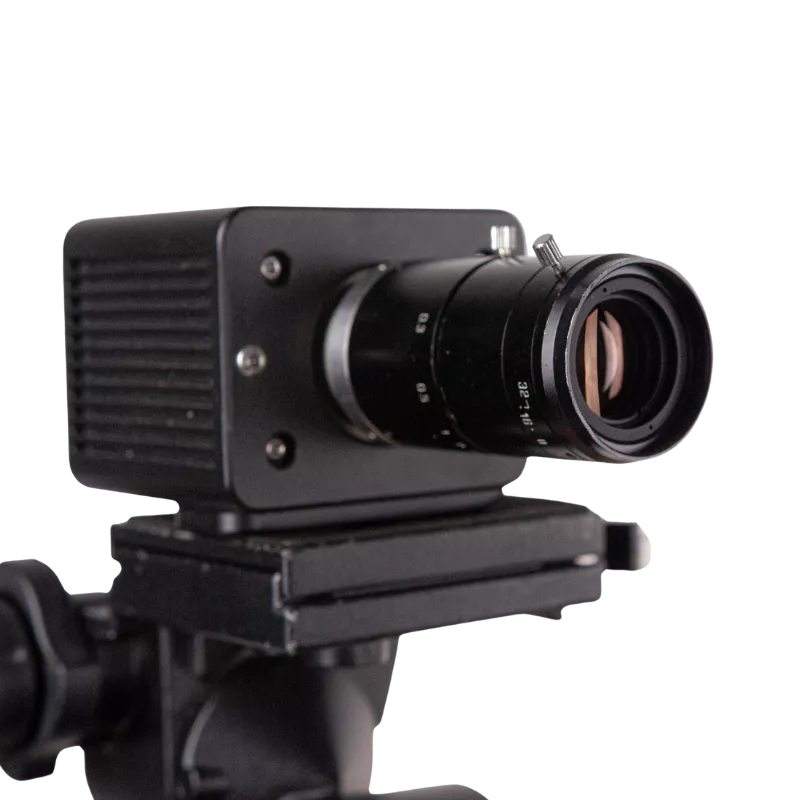

Configuration modulaire Imetrum Flexi avec caméras et optiques interchangeables pour extensométrie 2D personnaliséeSpécifications Techniques

Système Imetrum Flexi

L'extensométrie vidéo 2D modulaire e et adaptable à toutes vos échelles de mesure. Le système Imetrum en configuration Flexi est la solution d'extensométrie vidéo 2D polyvalent de la gamme. Conçu pour offrir une liberté totale de configuration, il permet de construire un système de mesure sur mesure en choisissant précisément chaque composant selon les contraintes de votre application, que ce soit en laboratoire ou sur le terrain. Modularité optique Suivi dynamique multipoints Mesures point à point en illimité Modules optionnels (DIC, DCB, E/S analogiques) Temps réel + Post-traitement
Envie de configurer votre système Imetrum ?
Télécharger la Documentation

Puissance Logicielle et Solution Clé en Main

logiciel Imetrum Video Gauge

Logiciel Video Gauge™

La référence absolue pour l'analyse DIC et cinématique.

Moteur logiciel universel d'Imetrum, Video Gauge™ traite les flux vidéo de vos systèmes Axiom, Mobius ou Flexi pour les convertir en données métrologiques 2D et 3D de haute précision. Capable de suivre un nombre illimité d'outils de mesure virtuels et de points de corrélation (DIC), il permet de caractériser les déformations, les déplacements et les rotations de structures entières, en temps réel ou en post-traitement. Sa flexibilité unique permet de passer de l'analyse d'une micro-éprouvette au suivi dynamique d'un ouvrage de génie civil avec la même rigueur scientifique.

Voir la fiche Video Gauge™

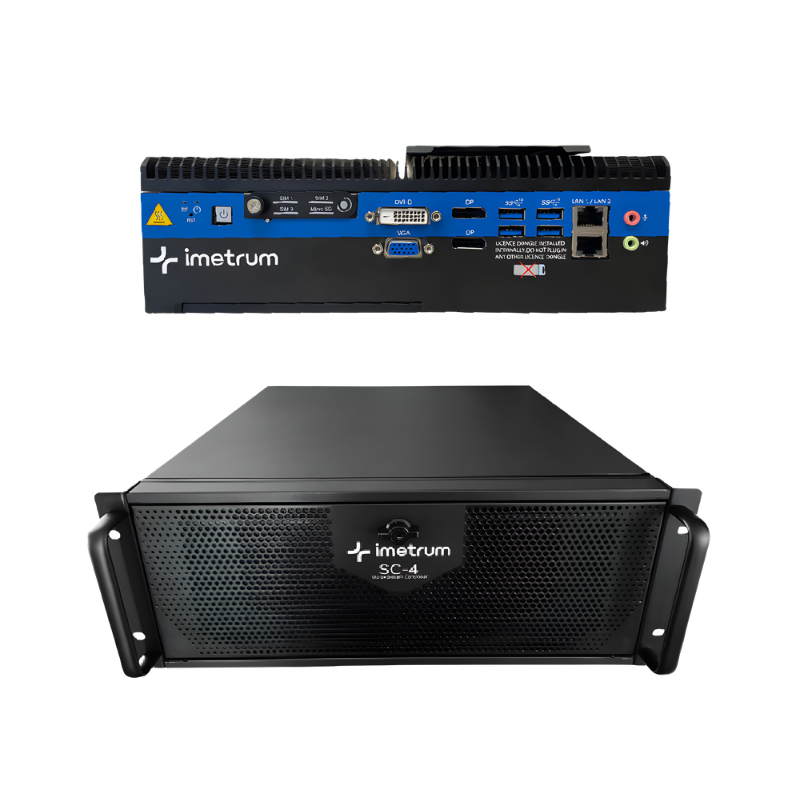

controleur de systeme vimetrum video gauge

Contrôleur de Système

Une station de travail haute performance pour le terrain et le laboratoire.

Le contrôleur Imetrum est une unité de calcul spécifiquement configurée pour répondre aux exigences de l'analyse DIC et du suivi cinématique. Livré « prêt à fonctionner » avec Windows et le logiciel Video Gauge™ préinstallés, il est optimisé pour traiter des flux de données massifs provenant de configurations multi-caméras. Que ce soit pour des mesures sur des composants de précision avec Axiom ou sur de grandes structures avec Mobius, ce système garantit une acquisition fluide, une synchronisation rigoureuse et une fiabilité totale de vos mesures dynamiques.

Voir la fiche du Contrôleur

L'excellence de la mesure optique 2D et 3D

Une plateforme d'analyse sans contact pour chaque défi

Le système Imetrum redéfinit les standards de l'analyse cinématique et de la conformité sous charge. En s'appuyant sur la puissance du logiciel Video Gauge™, cette solution transforme le flux vidéo en données de haute précision avec une résolution pouvant atteindre moins de 0,1 µm pour la configuration Mobius. En éliminant les contraintes liées aux capteurs physiques comme le câblage ou le poids des dispositifs, le système Imetrum garantit des résultats fiables sans aucune influence sur l'objet mesuré.

Trois configurations pour le laboratoire et le terrain

Bien que spécialisées, les configurations Flexi, Axiom et Mobius sont toutes trois des solutions polyvalentes conçues pour performer aussi bien en environnement de recherche qu'en conditions réelles sur le terrain:

Flexi : liberté totale

Cette configuration d'extensométrie 2D s'adapte à vos besoins spécifiques grâce à des caméras et des objectifs interchangeables. Elle couvre toutes les longueurs de jauge et plages de déformation pour des montages sur mesure.

Axiom : précision modulaire 3D

Solution pré-étalonnée configurable par modules, idéale pour l'analyse de composants (suspensions, roues) et d'assemblages complexes. Elle s'intègre nativement aux bancs d'essais pour une synchronisation fluide via TCP/IP.

Mobius : performance maximale

Système tout inclus conçu pour les mesures de grande envergure et les environnements complexes comme l'aérospatiale ou l'éolien. Il excelle dans le suivi dynamique 3D jusqu'à 500 Hz, même en conditions de faible luminosité.

Suivi cinématique et outils de mesure illimités

Le système Imetrum permet de déployer un nombre illimité d'outils virtuels en temps réel ou en post-traitement:

  • Outils Essentiels : Position, déplacement, distance, déformation et rotation.

  • Outils Avancés : Extensométrie, LVDT virtuels, jauges de cisaillement, jauges biaxiales et calcul du Coefficient de Poisson.

  • Gestion du Référentiel : La compensation automatique du mouvement de corps rigide permet d'isoler les déplacements relatifs de chaque composant, même en cas de vibrations globales de la structure ou de son support.

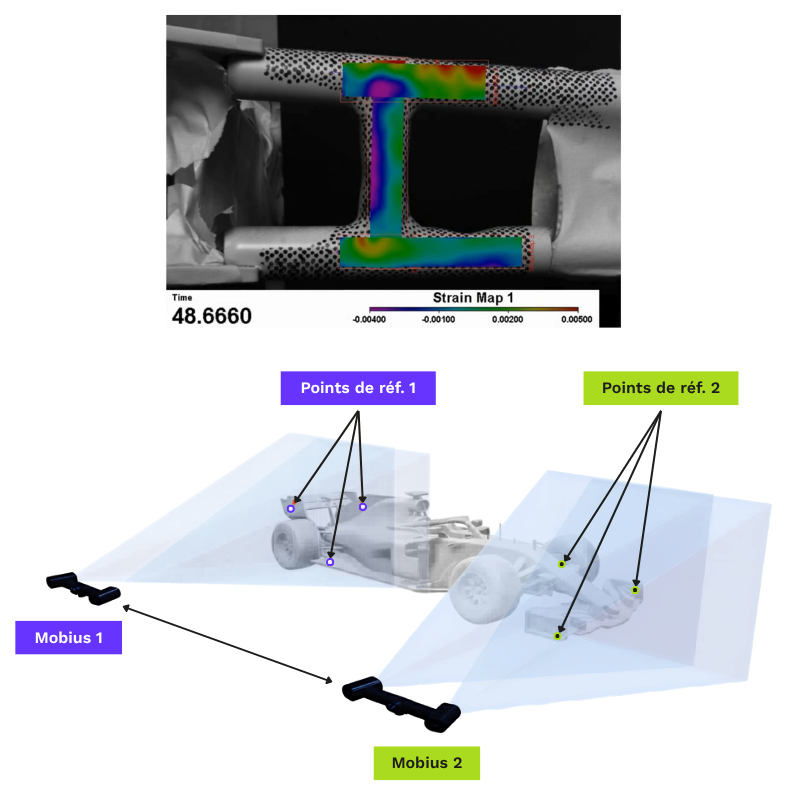

Système Unifié et Corrélation d'Images Numériques (DIC)

Pour les analyses de structures complexes, le système unifié de coordonnées permet de connecter jusqu'à trois têtes vidéo à un seul contrôleur. Le référentiel est alors partagé entre toutes les optiques, sans nécessiter de recouvrement des champs de vision.

Le module de cartographie par DIC (Corrélation d'Images Numériques) offre une visualisation en gradients de couleurs des champs de déformation et de déplacement sur toute la surface de la pièce. Cette technologie est cruciale pour la validation de modèles par éléments finis (EF) et l'étude approfondie des modes de défaillance des matériaux.

Analyse approfondie et Intégration

  • Post-traitement : L'analyse des archives vidéo permet de revisiter les données à tout moment pour extraire de nouveaux points de mesure sans immobiliser vos installations.

  • Applications : Le système Imetrum est optimisé pour l'aérodynamique (souffleries), l'aérospatiale, le sport automobile, le génie civil et la caractérisation avancée des matériaux.

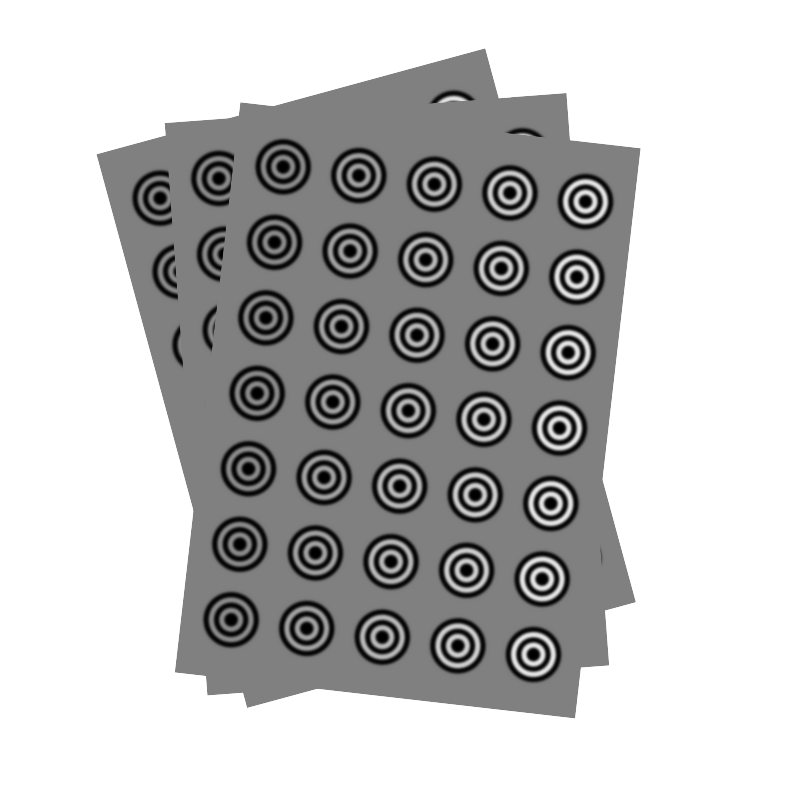

Kits de marquage et accessoires pour extensomètres vidéos UVX3D assurant un contraste optimal pour l'analyse DIC

Commandez votre Kit de Marquage

Proposé avec chaque système Flexi, Axiom ou Mobius, disponible en réassort.

La fiabilité des données produites par le système Imetrum et le logiciel Video Gauge™ dépend directement de la qualité des repères à suivre sur vos structures. Pour garantir un suivi 2D ou 3D irréprochable et des résultats de haute précision, nous vous proposons les solutions de marquage Imetrum adaptées à toutes les surfaces et  toutes les situations d'essai. Rapides et faciles à appliquer, elles vous permettent d'exploiter tout le potentiel de la corrélation d'images (DIC) et de sécuriser vos analyses, de l'échantillon de laboratoire aux suivis des déplacements et déformations de structures de grande envergure.

Découvrir nos solutions de marquage

Spécifications & FAQ Flexi, Axiom, Mobius

Quelles sont les principales différences entre les configurations Axiom, Mobius et Flexi ?

Bien que toutes reposent sur le même moteur logiciel, elles répondent à des besoins logistiques différents :

  • Axiom est une solution tout-en-un pré étalonnée en mm et optimisée pour les essais de composants et d'assemblages jusqu'à 0,5 x 0,5 x 0,5 m, souvent utilisée sur trépied mais aussi adaptable le bâti d'une machine.

  • Mobius est conçu pour les mesures de grande envergure et la haute performance. Il est souvent installé sur trépied ou sur un support de plafond, notamment en soufflerie pour ne pas perturber l'écoulement d'air.

  • Flexi offre une modularité 2D totale avec des optiques interchangeables pour s'adapter à des distances de travail ou des champs de vision spécifiques.

Oui. Les configurations Flexi, Axiom et Mobius sont conçues pour être polyvalentes et performantes tant en environnement de laboratoire qu’en conditions réelles sur le terrain.

La précision dépend de la configuration et de l'optique utilisée. L'Axiom peut atteindre une résolution de 0,25 µm, tandis que le système Mobius permet d'obtenir une résolution inférieure à 0,1 µm à des fréquences allant jusqu'à 500 Hz.

La DIC est une méthode optique qui permet de cartographier les déformations et les déplacements sur toute la surface d'une pièce. Le logiciel Video Gauge™ génère des cartes en gradients de couleurs pour visualiser précisément le comportement des matériaux sous charge.

Le système Imetrum intègre une fonction de compensation de mouvement de corps rigide. Cela permet d'isoler les déformations réelles de la pièce en annulant les mouvements globaux ou les vibrations parasites du référentiel.

Absolument. Le logiciel permet un post-traitement approfondi des archives vidéo. Vous pouvez ainsi ajouter de nouveaux outils de mesure virtuels ou recalculer des données sur une zone spécifique sans avoir à répéter l'essai physique.

Oui. Le système propose une intégration native via TCP/IP pour une synchronisation fluide avec les systèmes de contrôle tiers. Des sorties analogiques via BNC sont également disponibles en option pour communiquer avec d'autres dispositifs d'acquisition.

Pour les analyses complexes, le système unifié de coordonnées permet de connecter jusqu'à trois têtes vidéo (notamment sur la configuration Mobius) à un seul contrôleur. Le référentiel est partagé entre toutes les caméras, même sans recouvrement des champs de vision.

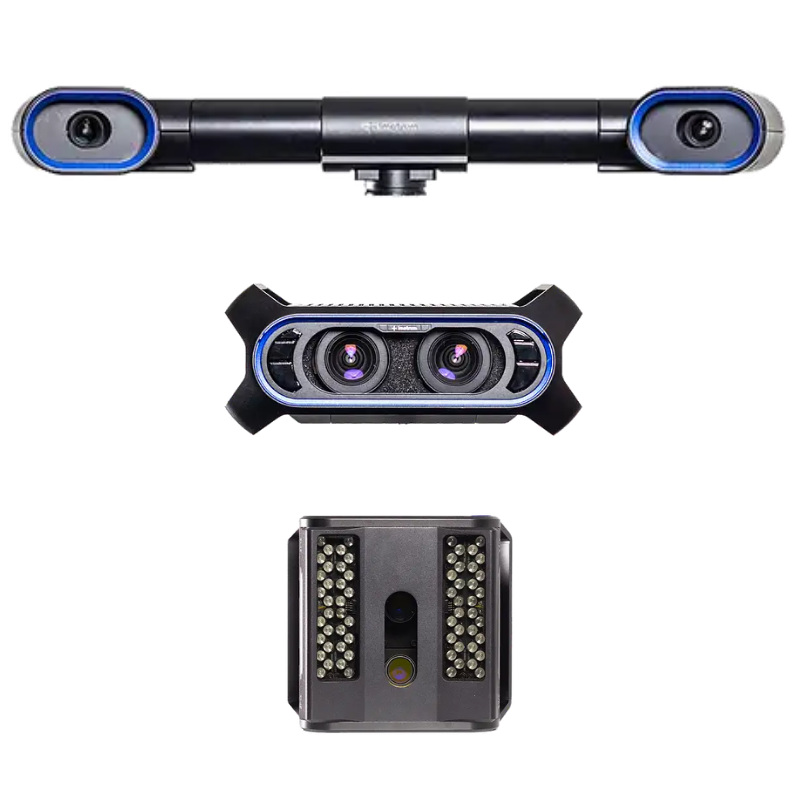

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, manuels pdf, tutoriels vidéos, guides d'installation et études de cas industrielles.
Explorer les ressources

Mescan X Imetrum

Leader mondial de la mesure de précision sans contact, Imetrum développe l'algorithme breveté Video Gauge™, reconnu pour sa précision et sa stabilité de mesure haute performance en temps réel comme en post-traitement. Mescan, vous offre un accès direct à la technologie Imetrum avec la garantie d'un service de proximité et d'une expertise métier reconnue.
