Prescale

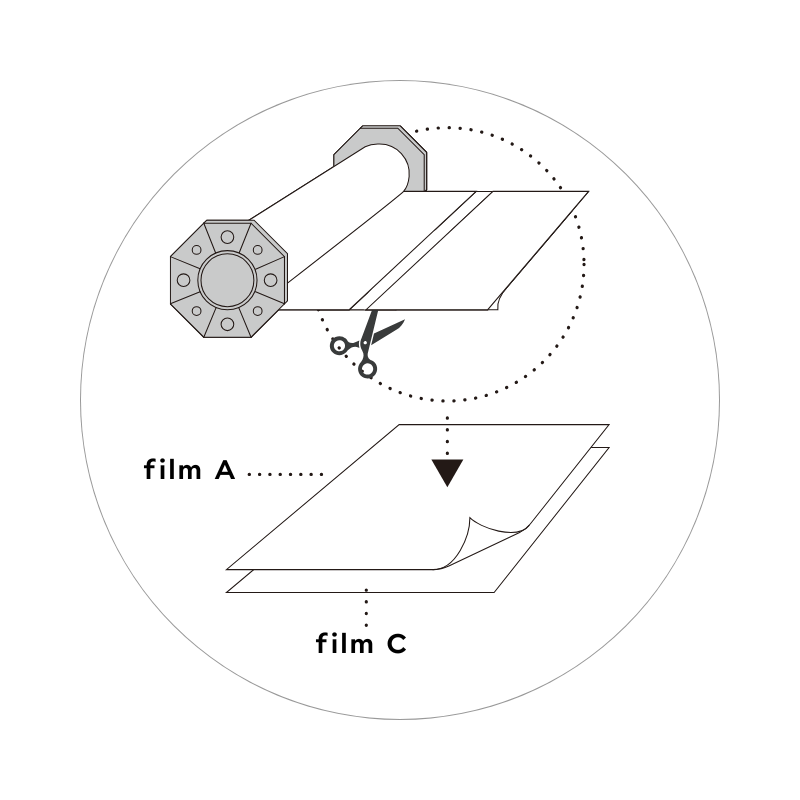

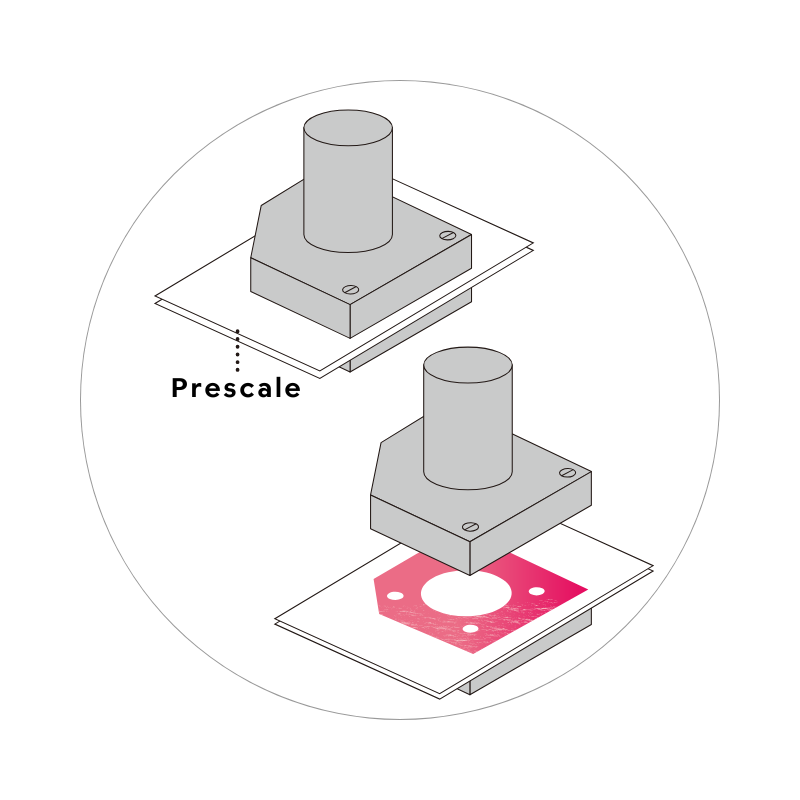

Découpez simplement un morceau de film Prescale aux dimensions dont vous avez besoin, placez le dans l'interface à mesurer et appliquez la pression. Pour les films bi-composants (les plus sensibles à la pression) réf. MW, LW, LLW, LLW HT, LLLW, 4LW et 5LW), mettez en contact les faces mates des couches étiquetées "A" et "C" pendant la compression. Pour les autres films Prescale (MS, HS et HHS), l'orientation du film unique n'a pas d'impact sur la mesure.

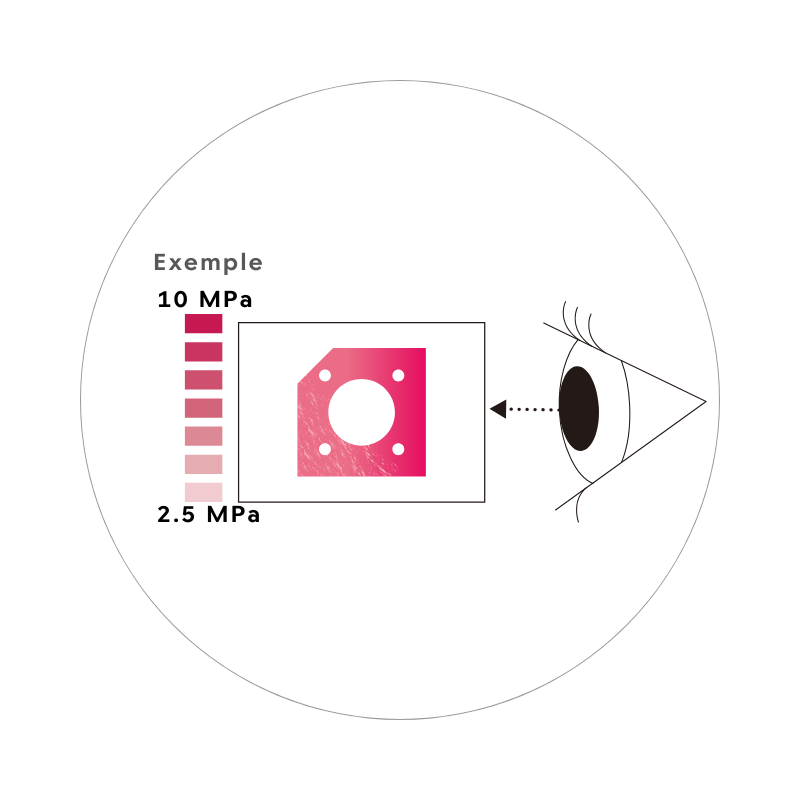

Les niveaux de contrainte peuvent être évalués par une simple observation des marques colorées. Chaque paquet de 5 feuilles et chaque rouleau de film Prescale est fourni avec son abaque. L'intensité de la couleur obtenue peut être comparée visuellement aux niveaux de coloration représentés sur la fiche de référence du film pour quantifier les niveaux de pression de l'empreinte.

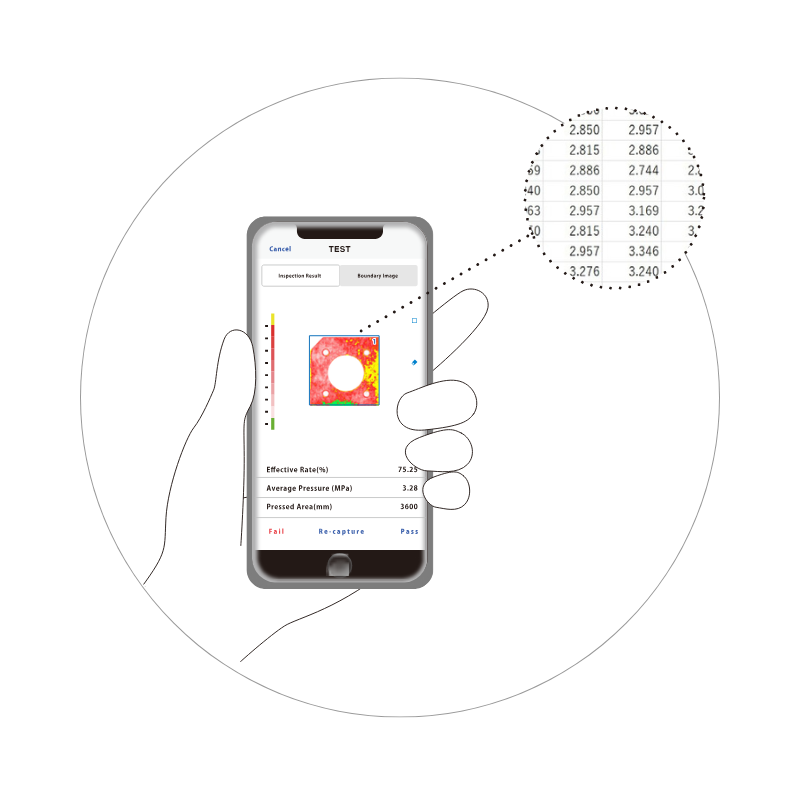

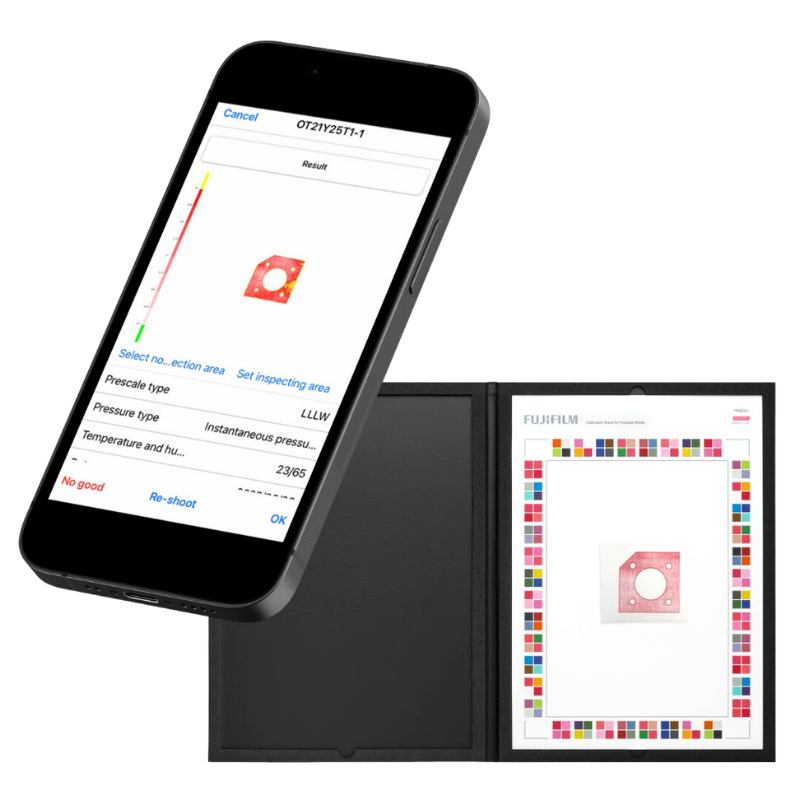

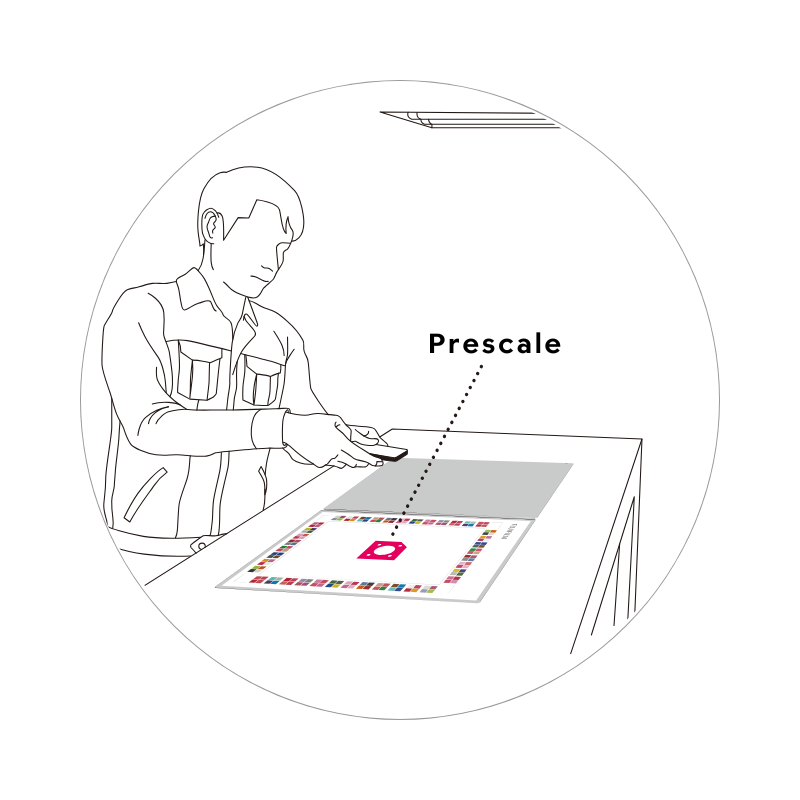

Pour optimiser l'analyse objective de vos films Prescale, nous recommandons d'utiliser le système d'analyse dédié sur PC, ou le système Prescale Mobile sur iPhone SE et iPad Air, incluant chacun une application d'analyse qui permet une lecture optimale des résultats avec un étalonnage automatique des empreintes.

Prescale est un film en PET (simple ou double épaisseur) qui contient une substance chromogène emprisonnée dans des microcapsules et un révélateur qui réagissent pour imprimer une image du contact quantifiée en pression lorsque le film est comprimé.

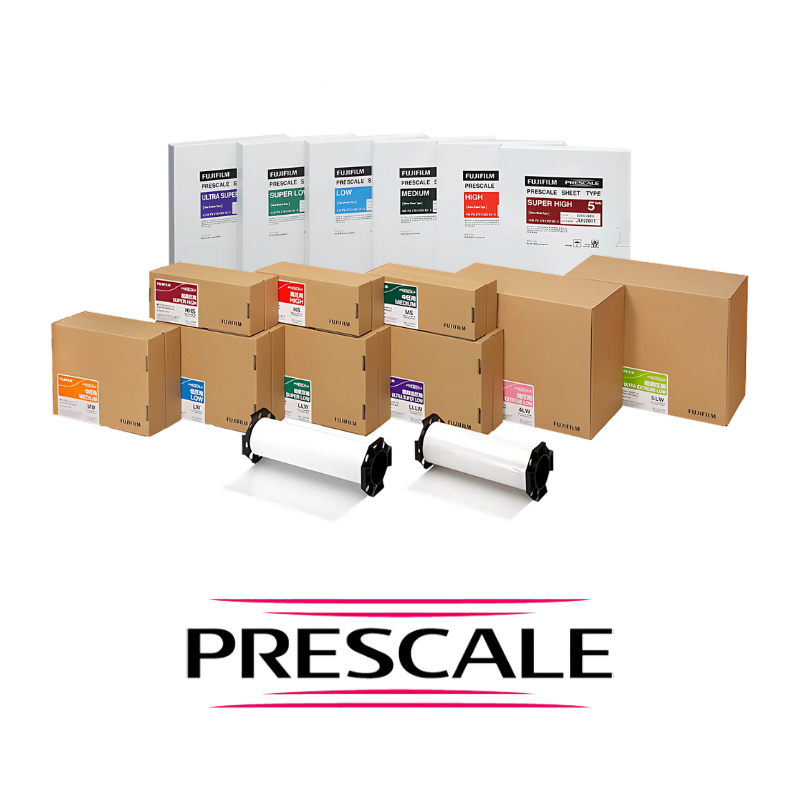

En standard, les films Prescale sont disponibles en rouleaux de largeur 270 mm ou 320 mm et longueur variable suivant le type. Certains films sont également proposés en largeurs spéciales de 360 / 540 mm et en paquets de 5 feuilles de 270 x 200 mm.

Les films Prescale sont des consommables, à usage unique. Vous pouvez les découper sans difficulté particulière. L’idéal est d’utiliser un scalpel, un cutter ou un emporte-pièce. Les ciseaux peuvent endommager le bord de l'échantillon.

Pour obtenir ces informations détaillées référez vous au tableau de sélection Prescale ou au fiches individuelles des produits.

Les films Prescale standard sont conçus pour une utilisation optimale entre 20°C et 35°C. Les références 5LW, 4LW et HHS peuvent même être utilisées entre 15 et 30°C.

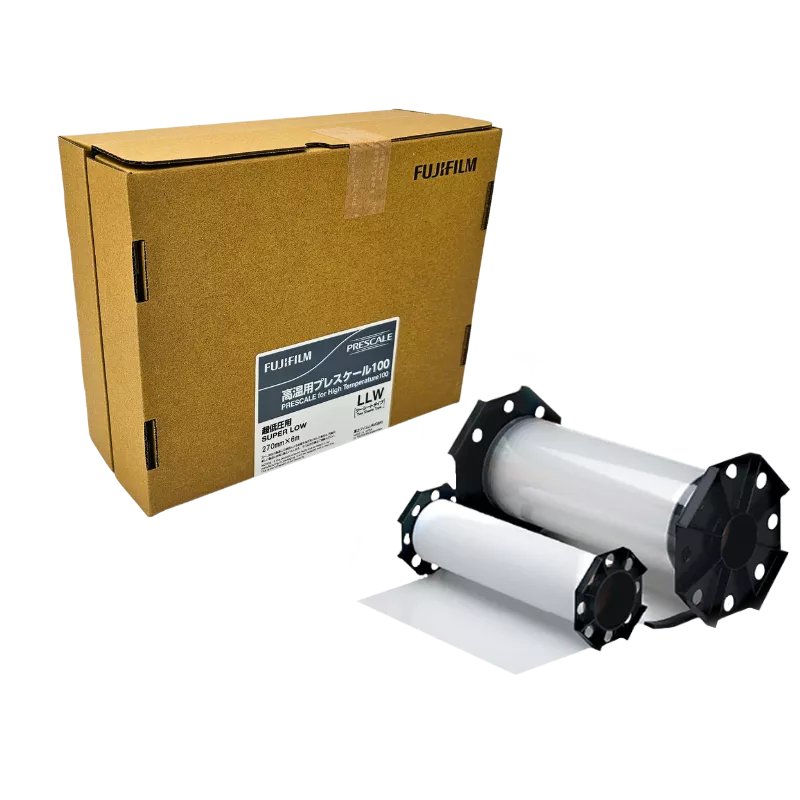

Pour des process à haute température, les variantes HT100 sont prévues pour les environnements de mesure entre 35 et 150°C et les variantes Prescale HT200 fonctionnent entre 150 et 220°C.

Le taux d'humidité ambiante recommandé pour utiliser les films Prescale est 35 à 80 %Hr et 20-75%Hr pour 4LW et 5LW.

Chaque produit est fourni avec son abaque de correspondance couleur-pression pour deux conditions d'application : 5 secondes et 2 minutes. L'application d'analyse Prescale Mobile gère également la durée d'application de la pression parmi ses paramètres de configuration.

L'analyse visuelle via abaque permet une estimation rapide. Pour une précision garantie à +/- 10%, l'utilisation d'un système d'analyse numérique (scanner ou mobile) est recommandée.

La taille des microcapsules de colorant et la faible diffusion de couleur dans le substrat permettent d'assurer une résolution d'environ  0,18 mm lorsque l'empreinte de pression est analysée avec le système Prescale Mobile (format A5).

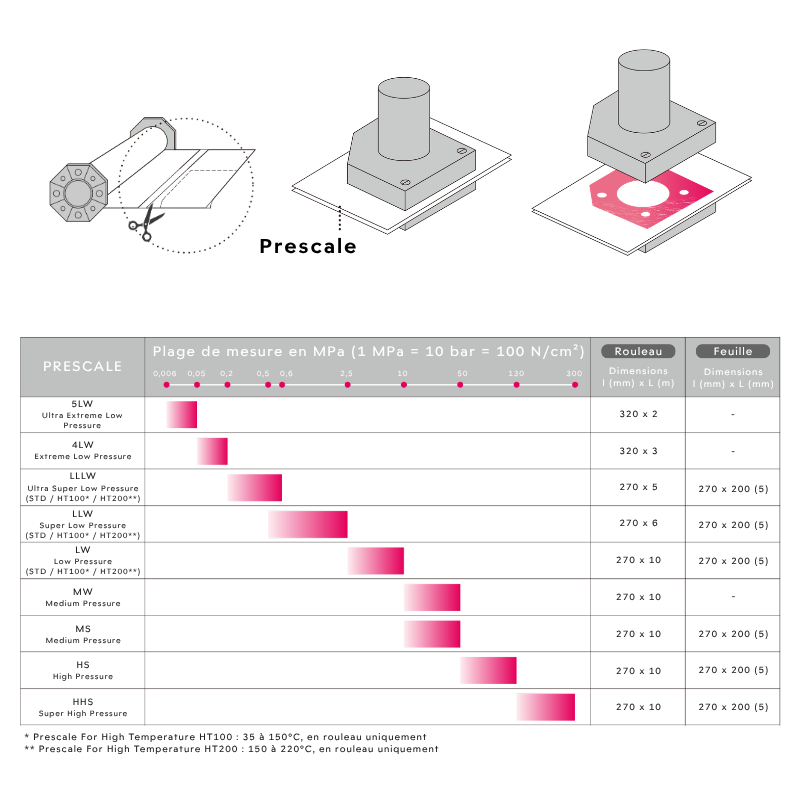

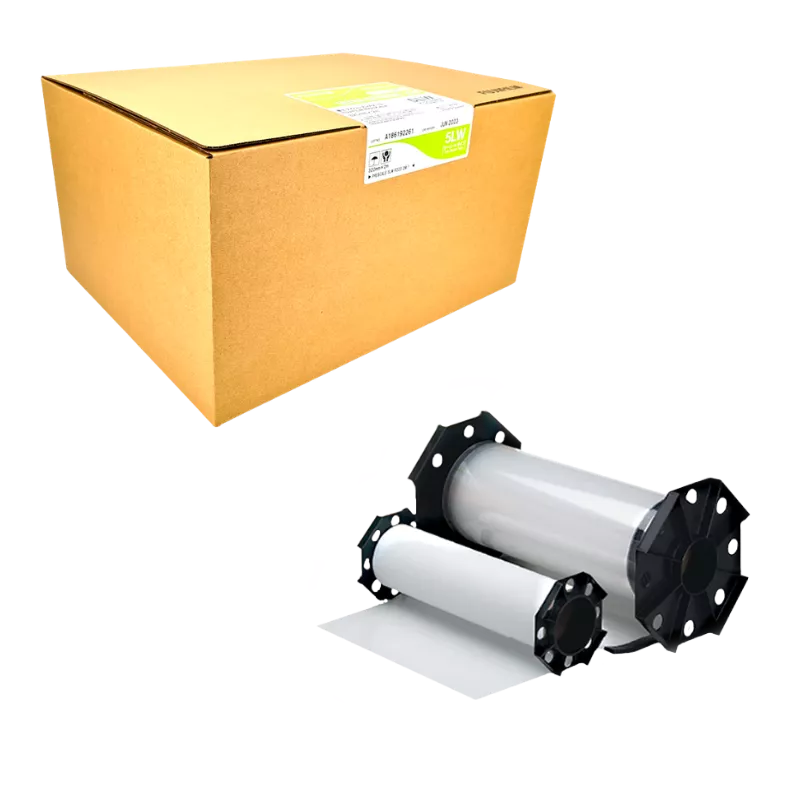

• Prescale 5LW : 6 à 50 kPa

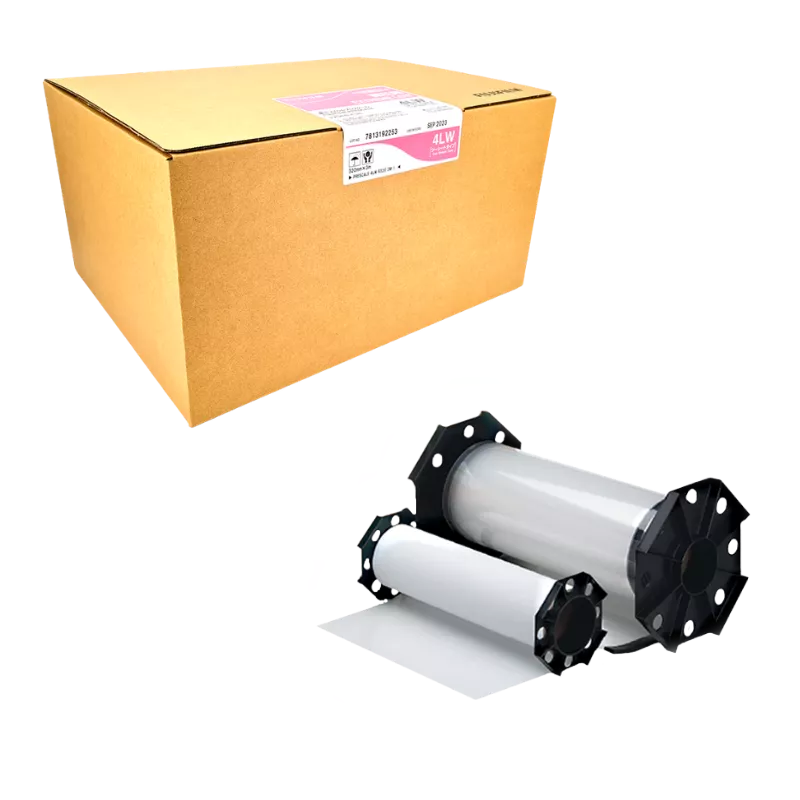

• Prescale 4LW : 50 à 200 kPa

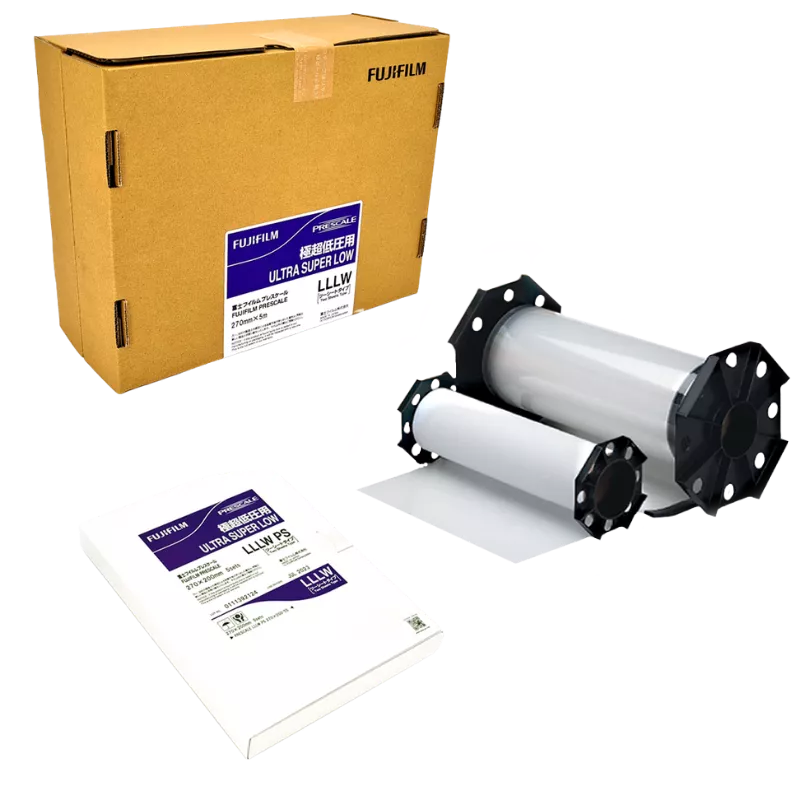

• Prescale LLLW : 0,2 à 0,6 MPa

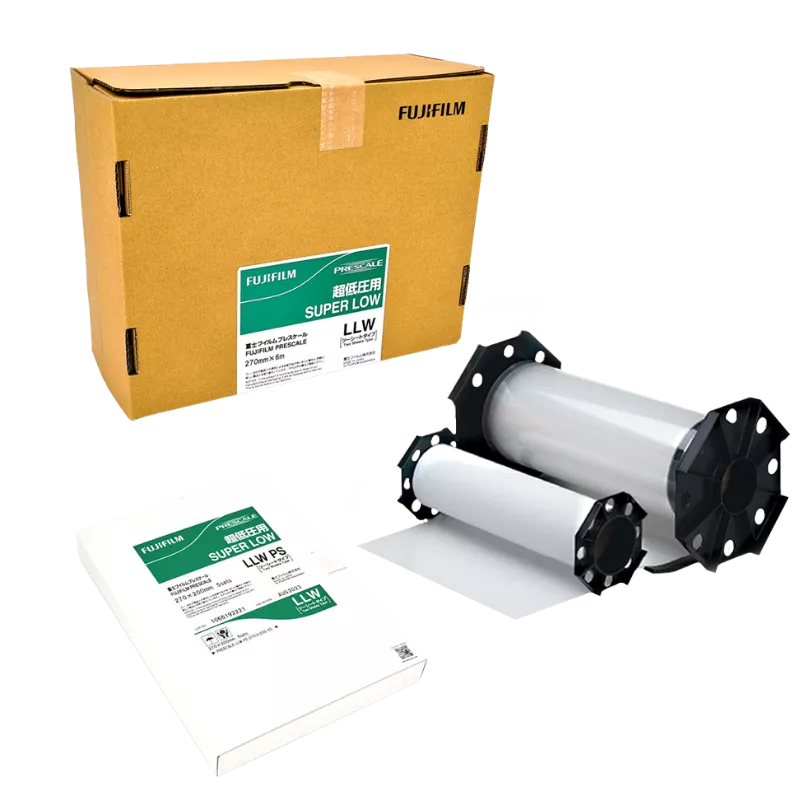

• Prescale LLW : 0,5 à 2,5 MPa

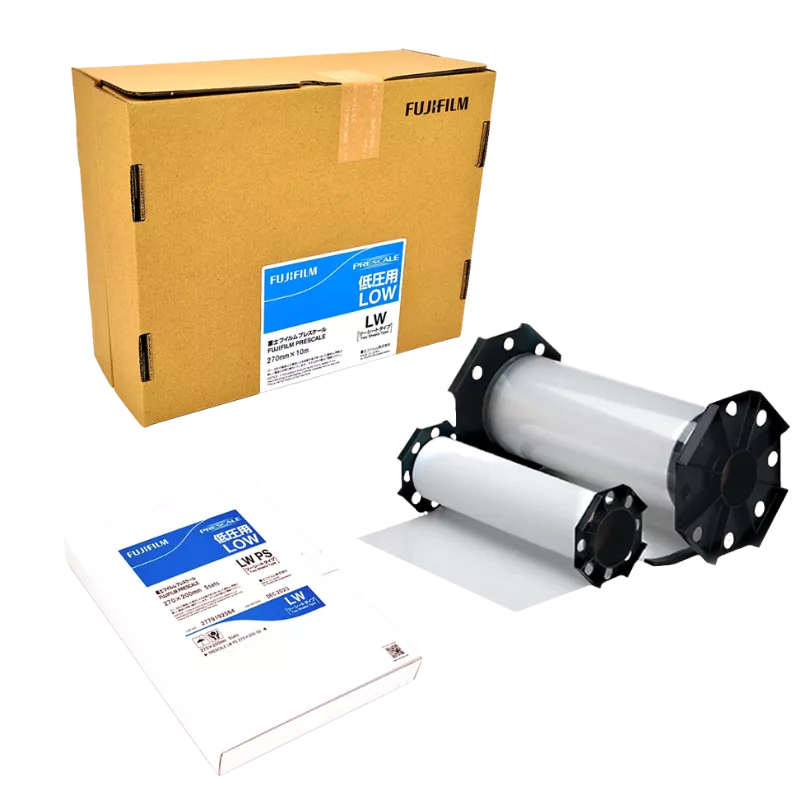

• Prescale LW : 2,5 à 10 MPa

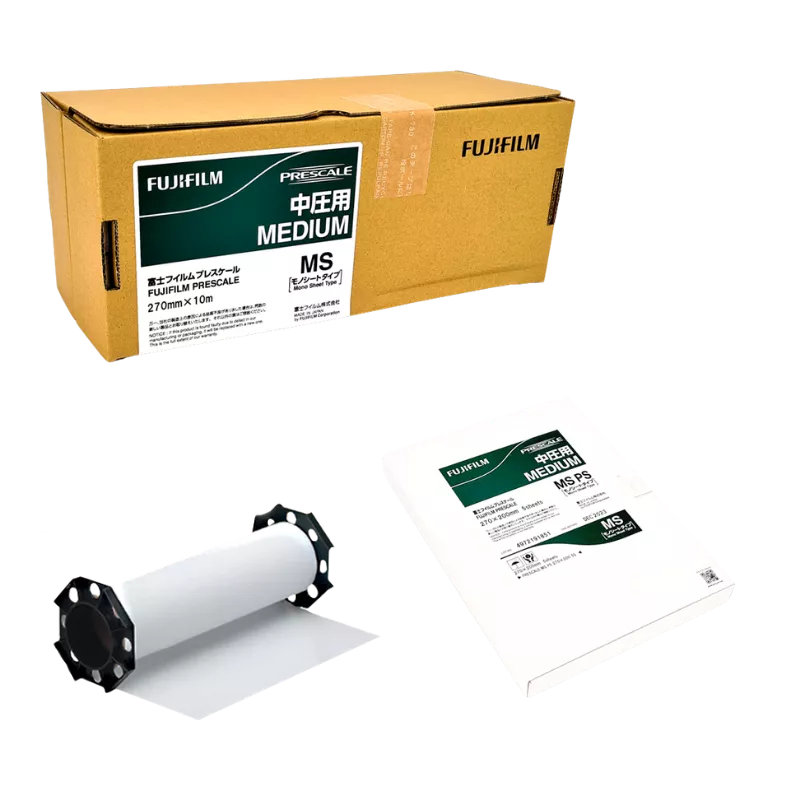

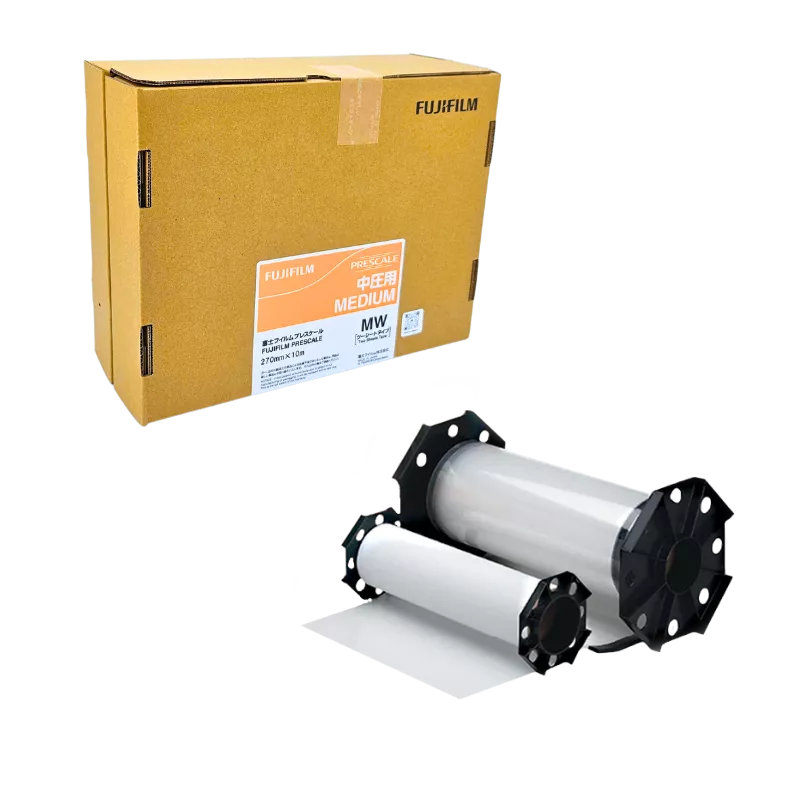

• Prescale MW/MS : 10 à 50 MPa

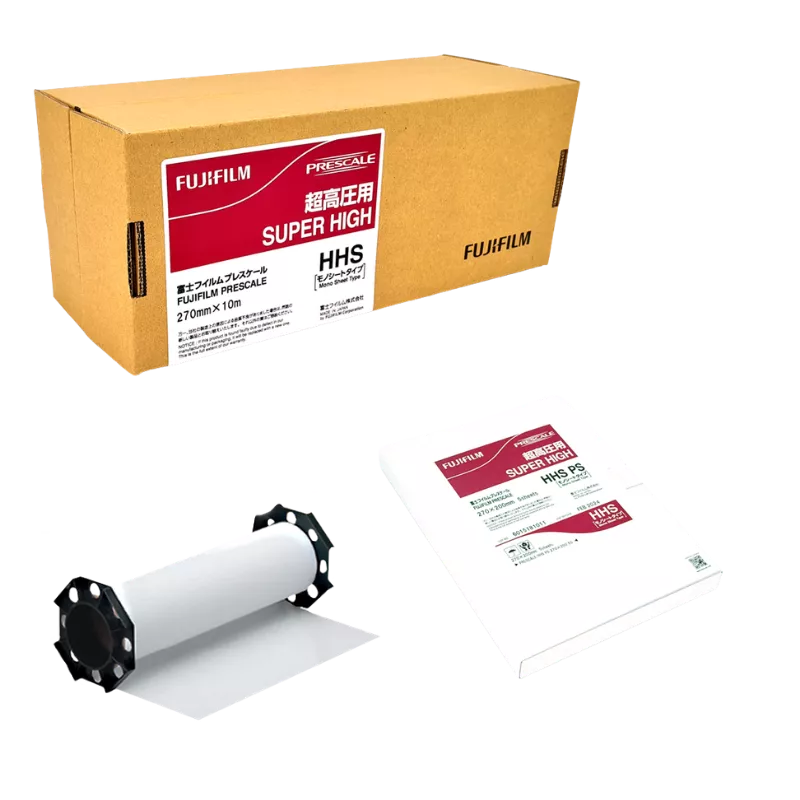

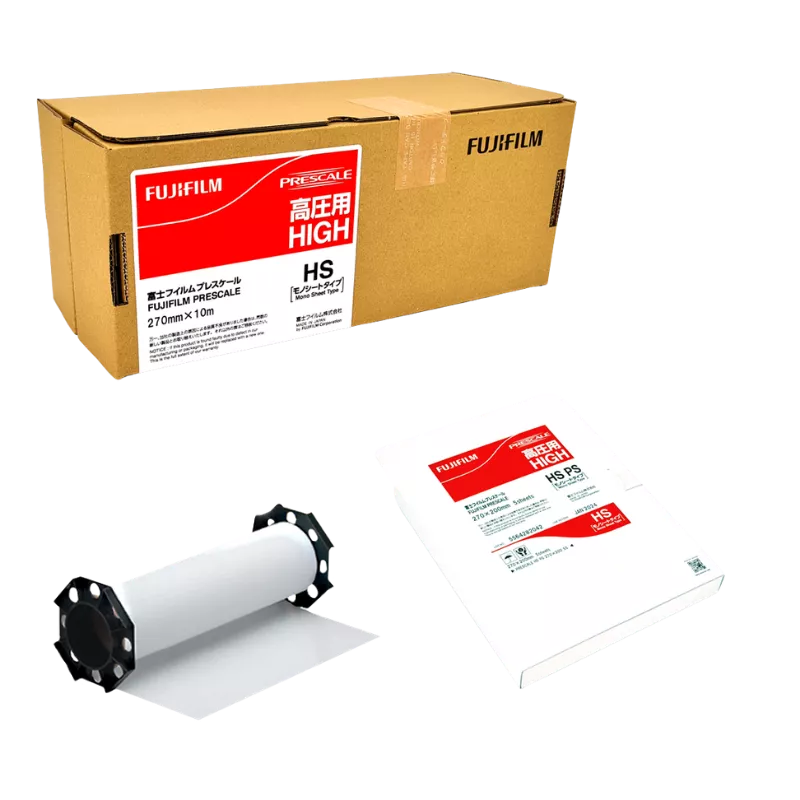

• Prescale HS : 50 à 130 MPa
• Prescale HHS: 130 à 030 MPa

Pour connaitre les conditionnements disponible pour chaque produit référez vous au tableau de sélection Prescale ou au fiches individuelles des produits.

Sélectionnez votre produit en fonction de la pression attendue et de la température dans l'interface à mesurer.

• Utilisation entre 20 et 35°C : Films Prescale 5LW, 4LW, LLLW, LLW, LW, MW, MS, HS et HHS

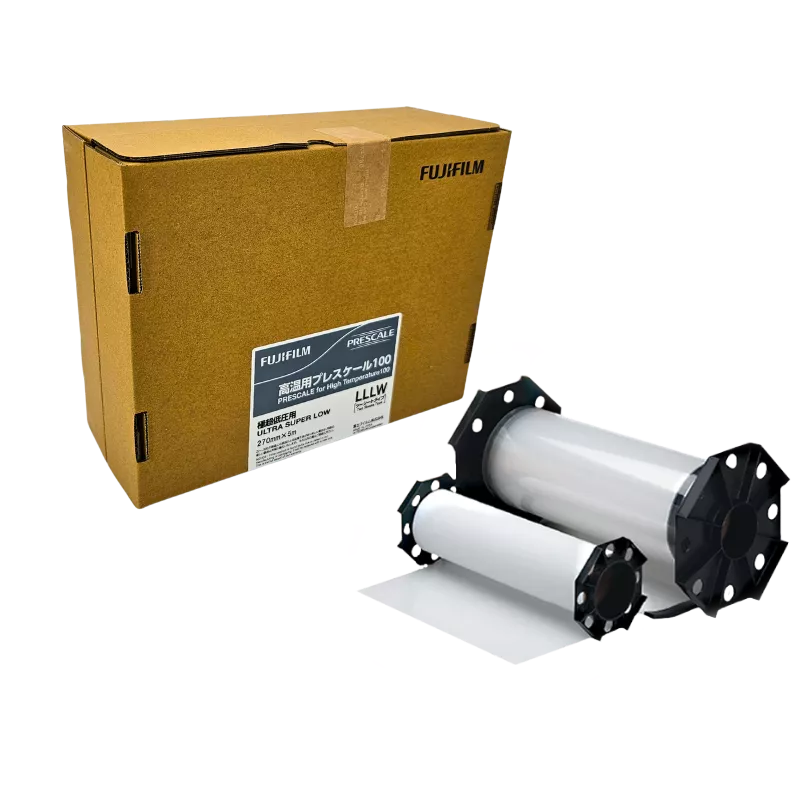

• Utilisation entre 35 et 150°C : Variantes Prescale HT100 : LLLW, LLW, LW

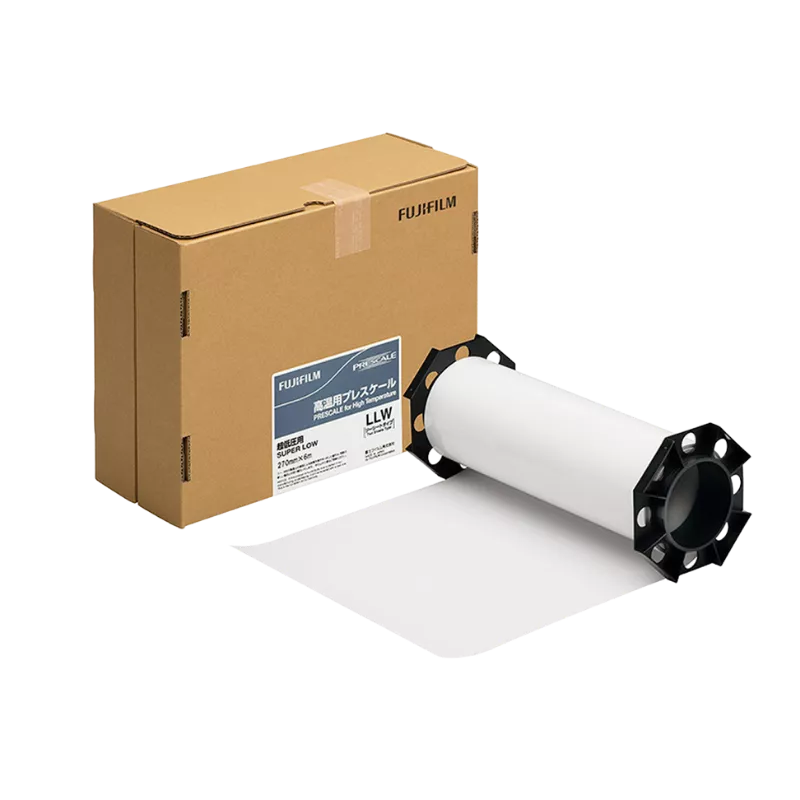

• Utilisation entre 150 et 220°C : Variantes Prescale HT200 : LLLW, LLW, LW

Pour connaitre les conditionnements disponible pour chaque produit référez vous au tableau de sélection Prescale ou au fiches individuelles des produits.

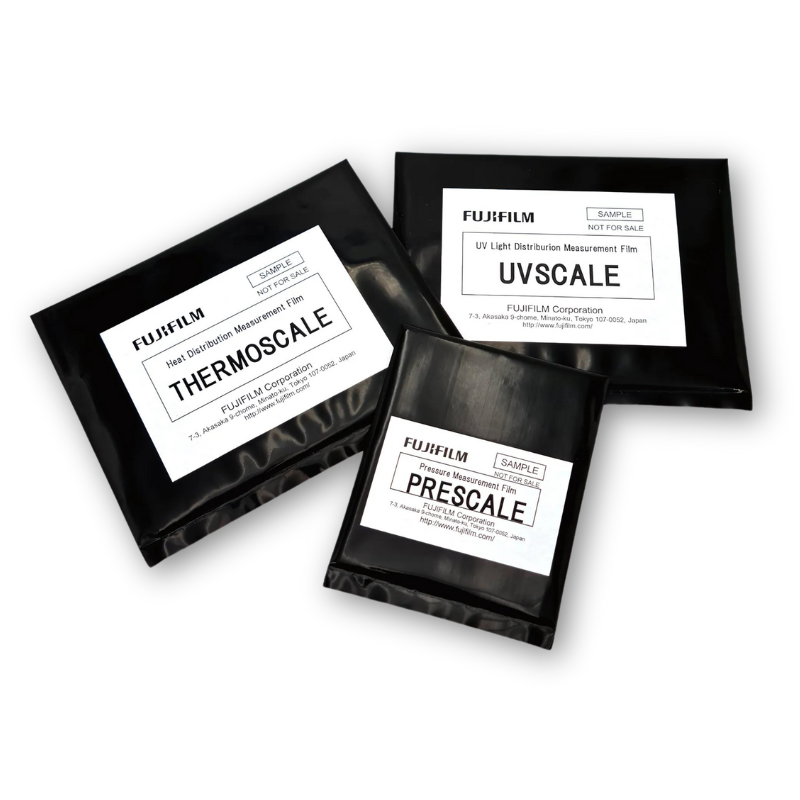

Oui, c'est ce que nous recommandons ! La confrontation des calculs théoriques aux mesures de terrain réserve souvent des surprises ! Commandez l'expédition d'échantillons gratuits.
