Système phare et le plus flexible de la gamme Tekscan, I-Scan est la solution de référence pour mesurer, enregistrer et analyser les pressions (ou températures) d'interface en temps réel. Associant des capteurs matriciels ultra-fins à des électroniques haute performance, cette technologie se positionne au cœur de vos assemblages mécaniques complexes pour fournir des données numériques riches et exploitables, garantissant des caractérisations mécaniques et validation de modèles numériques sans compromis.

Explorer la gamme I-Scan
Gamme I-Scan
Systèmes
Composants
Spécifications & FAQ
Extensomètres sans contact Imetrum série Vector, Précision Classe 0.5

Polyvalence & Evolutivité

Accédez à un catalogue de plus de 200 capteurs matriciels standards ou concevez votre géométrie sur mesure. I-Scan s’adapte à toutes les formes, dimensions et plages de pression (jusqu'à 1700 bar) pour couvrir l'intégralité de vos besoins d'essais.

Connexion facile de Vector U200, U70 et B80 : analogique +/- 10 Vcc et numérique

Précision Non-Intrusive

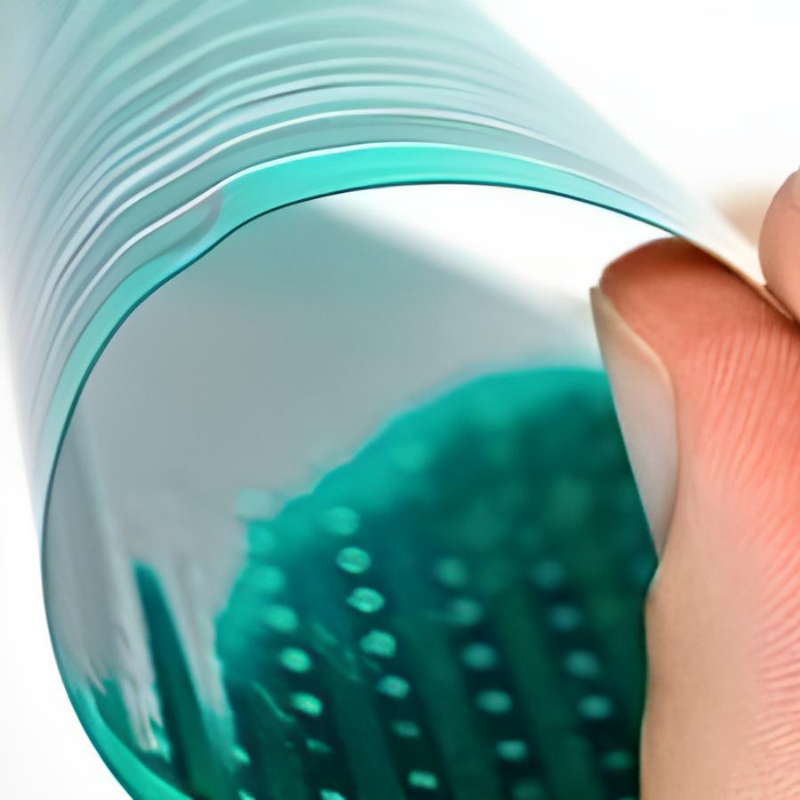

Identifiez les moindres pics de pression grâce à une résolution spatiale exceptionnelle (jusqu'à 248 points/cm²). La technologie de capteurs ultra-fins (< 0,2 mm) Tekscan garantit une mesure fidèle qui préserve le comportement mécanique réel de vos interfaces.

Série Vector : extensomètres automatiques sans contact IA

Visualisation & Analyse Dynamiques

Capturez chaque nuance de vos essais avec des fréquences d'acquisition allant jusqu'à 20 kHz. Le logiciel I-Scan offre une visualisation 2D/3D instantanée, le suivi des trajectoires du centre de poussée et une exportation simplifiée vers vos modèles FEA.

2 Matériels d'Acquisition, 4 Configurations

Choisissez entre l'électronique Evolution™ pour la polyvalence (pression + température) ou VersaTek™ pour la très haute fréquence (jusqu'à 20 kHz). Une architecture modulaire conçue pour accompagner l'évolution de vos besoins, de la R&D aux bancs d'essais industriels.

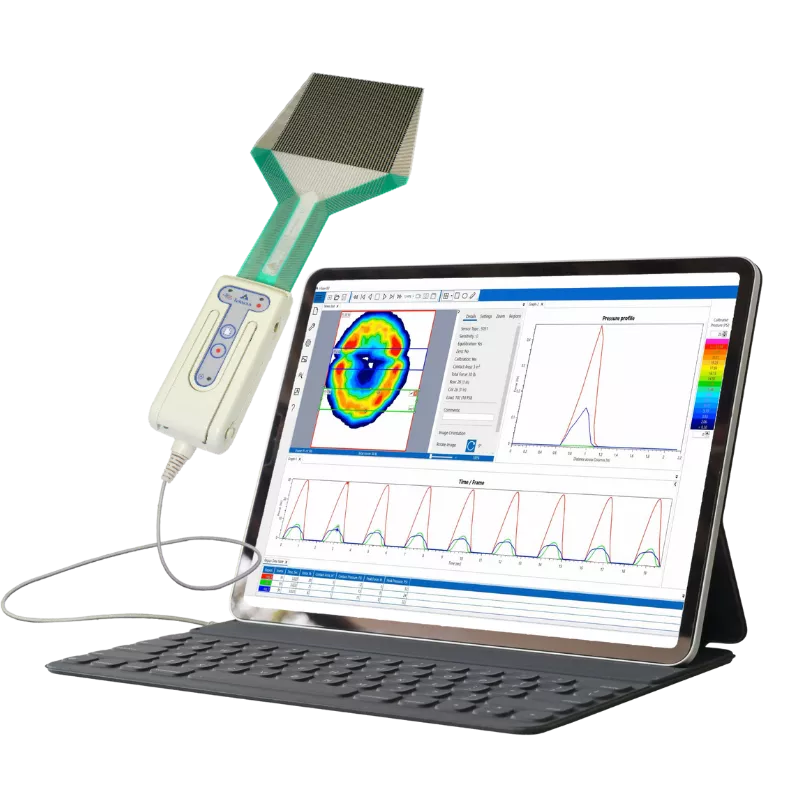

Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.

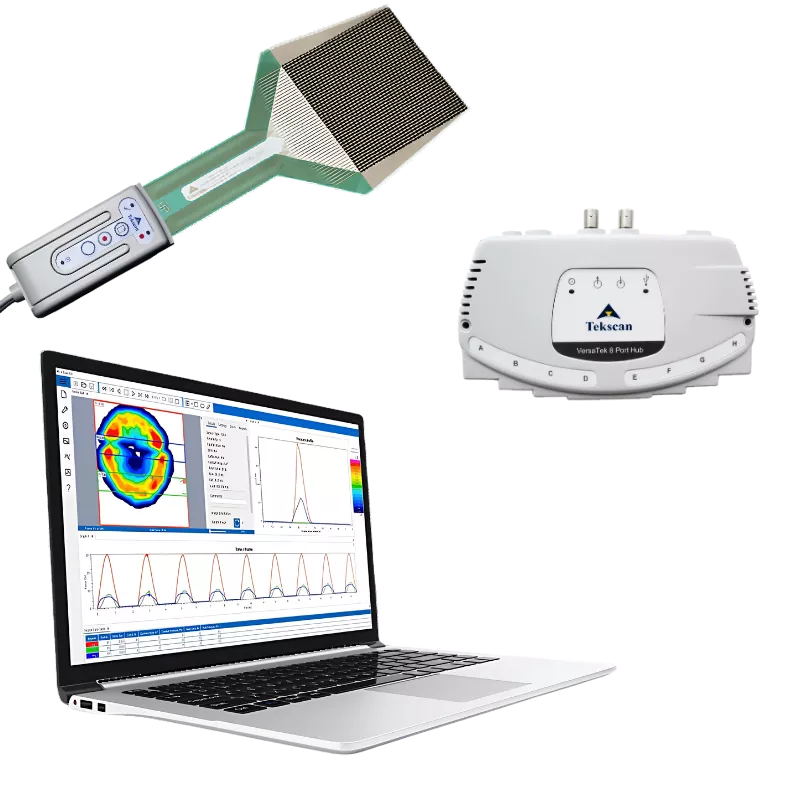

Électronique haute vitesse Versatek pour capteurs de pression Tekscan I-ScanSpécifications Techniques

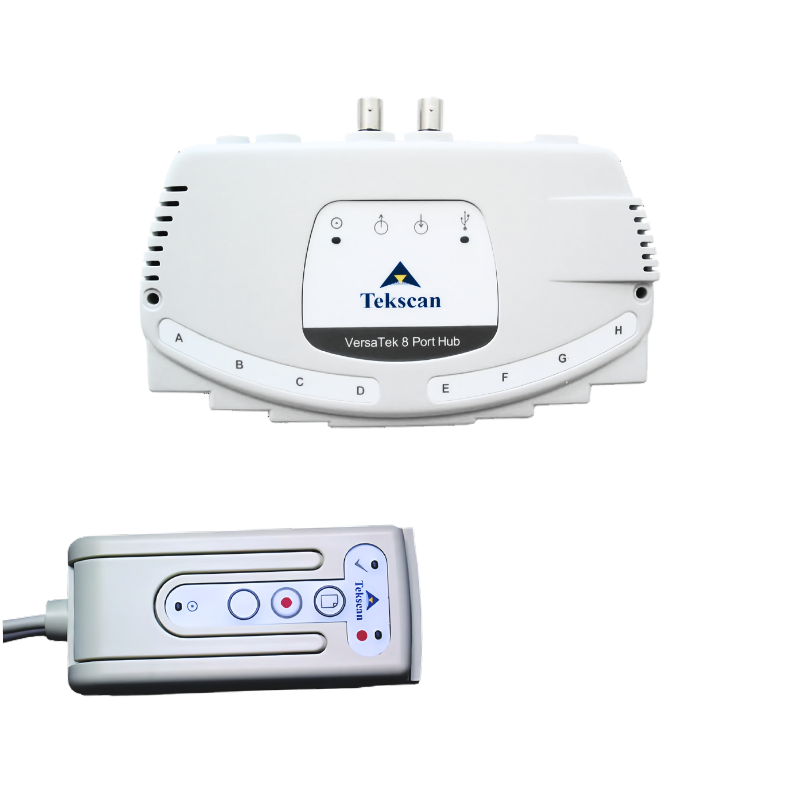

I-Scan VersaTek™

Cartographie de pression haute performance Le système I-Scan VersaTek pousse la mesure matricielle à son maximum pour la recherche avancée et l'industrie. Cette architecture offre une vitesse d’acquisition élevée et une connectivité avancée pour saisir les phénomènes dynamiques les plus complexes. Vitesse jusqu'à 20 kHz : Enregistrez les impacts et transferts de charge ultra-rapides en combinant l'électronique VersaTek au capteur 9550. Grands formats sans compromis : Compatible avec les capteurs I-Scan associant haute résolution spatiale et grande surface active. Triggering par connecteurs BNC In/Out : Synchronisez et déclenchez l'acquisition avec vos autres instruments de mesure sur banc d'essais. Mesure non-intrusive : Exploite les capteurs fins et flexibles (>0,2 mm) de Tekscan.
Système d'acquisition compact et économique Tekscan I-Scan LiteSpécifications Techniques

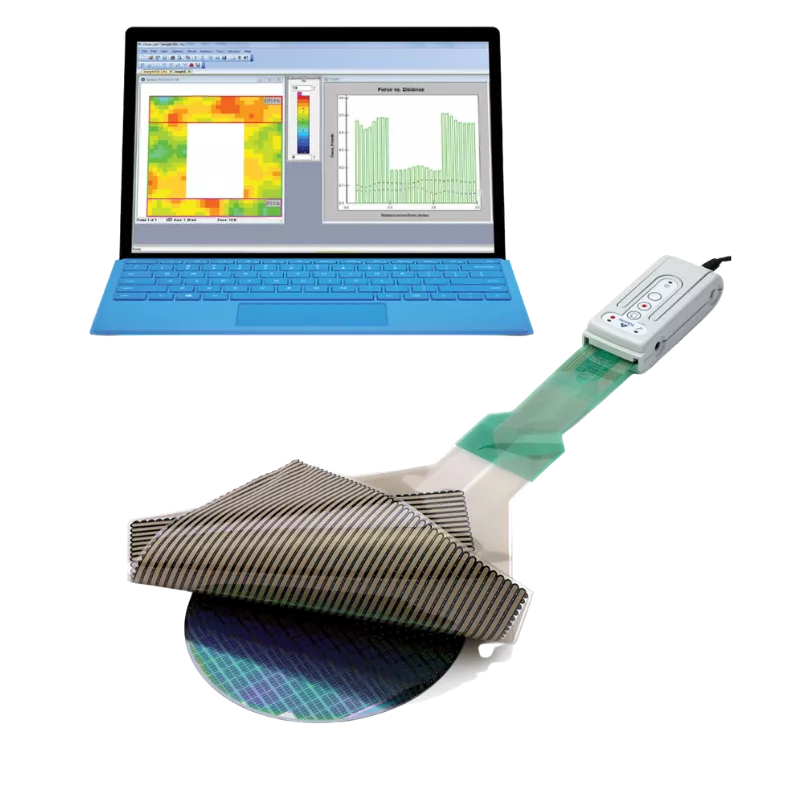

I-Scan Lite

La cartographie de pression accessible et essentielle Le système I-Scan Lite est la solution idéale pour débuter en mesure matricielle ou pour des applications de diagnostic rapide. Compacte et économique, cette version allégée de la gamme I-Scan offre l'essentiel de la technologie Tekscan sans compromis sur la précision de la mesure. Budget maîtrisé : Accédez à la cartofgraphie de pression avec un investissement optimisé. Mise en œuvre simplifiée : Electronique intuitive et logiciel épuré pour des premières analyses de contact en quelques minutes. Capteurs I-Scan : Utilise les mêmes modèles ultra-fins (>0,2 mm) et flexibles que le système Evolution. Idéal pour le contrôle qualité et la maintenance : Validez rapidement les alignements, serrages et parallélismes de composants sur le terrain.

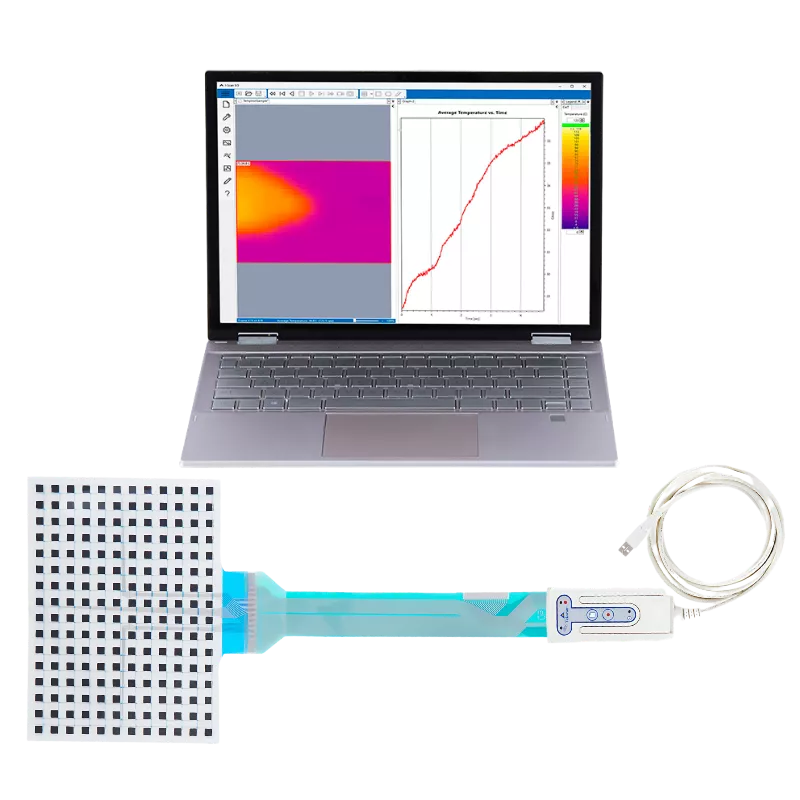

Système Tekscan I-Scan Temperature cartographie de chaleur d'interfaceSpécifications Techniques

I-Scan Temperature

Cartographie thermique sur film mince I-Scan Température est une solution unique dédiée à la mesure et à l'analyse des gradients thermiques d'interface. Grâce à un réseau matriciel de capteurs résistifs ultra-fins, il permet de visualiser en temps réel la propagation de la chaleur et d'identifier les points chauds au cœur des assemblages. Mesure thermique non-intrusive : Le capteur flexible d'à peine 0,2 mm d’épaisseur s'insère facilement dans les espaces les plus restreints sans altérer le contact mécanique. Gradients couleurs en temps réel : Visualisez et enregistrez la distribution dynamique de la chaleur. Idéal de la R&D à la maintenance : Traquez les faiblesses thermiques, analysez la propagation de la chaleur (ex: cellules de batteries) et optimisez les procédés de scellage.
Besoin d'aide pour choisir votre système I-Scan
Télécharger la Documentation

Solution complète pour la caractérisation des contacts mécaniques

Le système I-Scan permet une compréhension profonde des interactions physiques. Que ce soit pour valider des modèles numériques ou optimiser un processus industriel, il fournit une vision spatiale et temporelle complète de vos contraintes compressive.

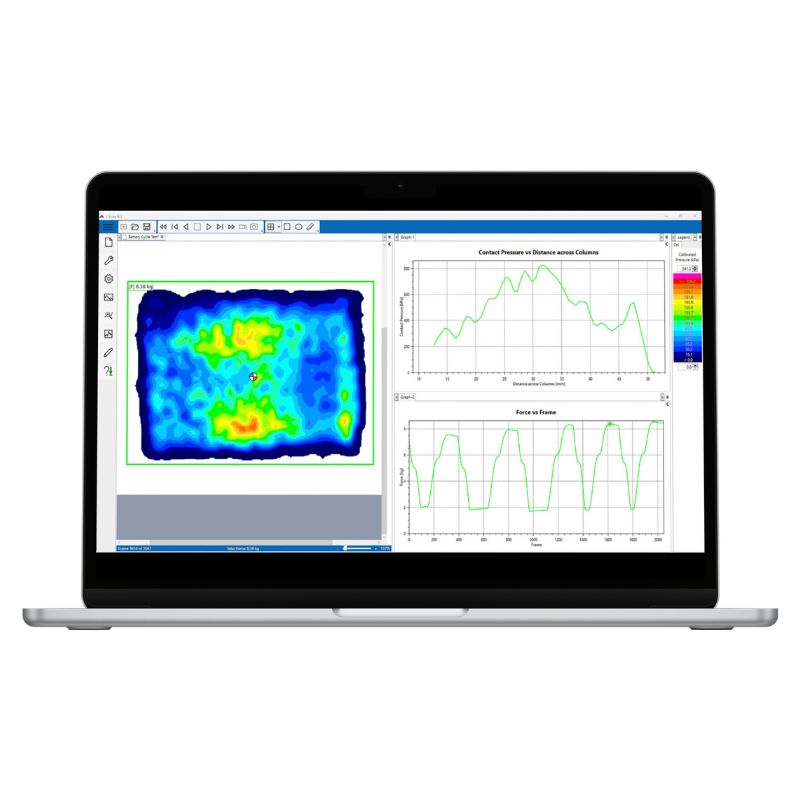

Données riches, exploitables et exportables

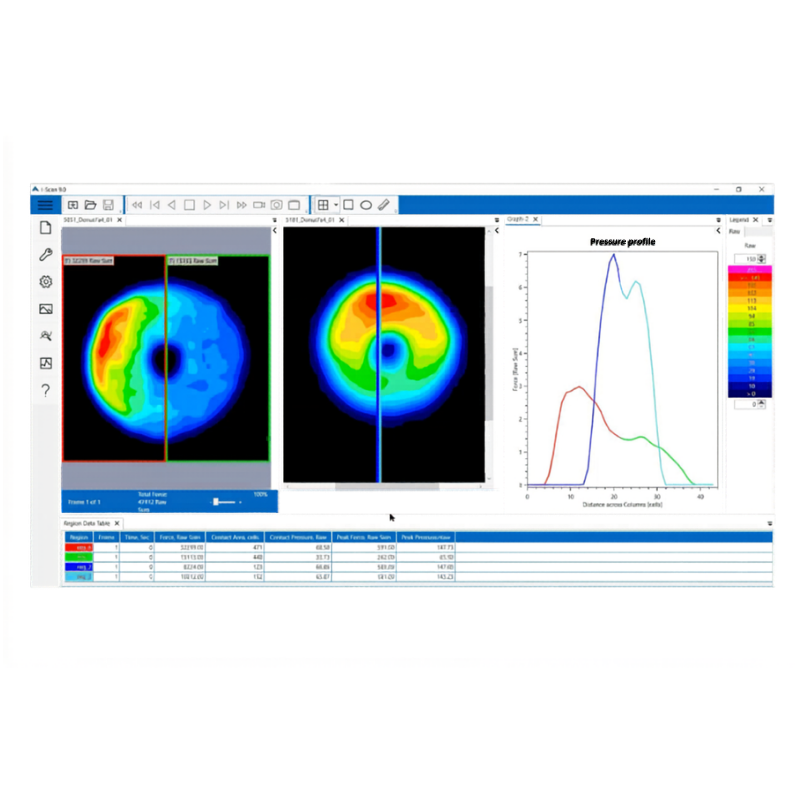

Obtenez des cartes de pression ou de chaleur dynamiques et des graphiques temporels précis. La visualisation intuitive des forces et surfaces vous permet d’interpréter rapidement les phénomènes et d’optimiser vos solutions. Pour chaque capteur, des fichiers map (pilotes) dédiés permettent au logiciel d'optimiser les paramètres de contrôle de l'électronique en respectant exactement la géométrie et la distribution des points de mesure.

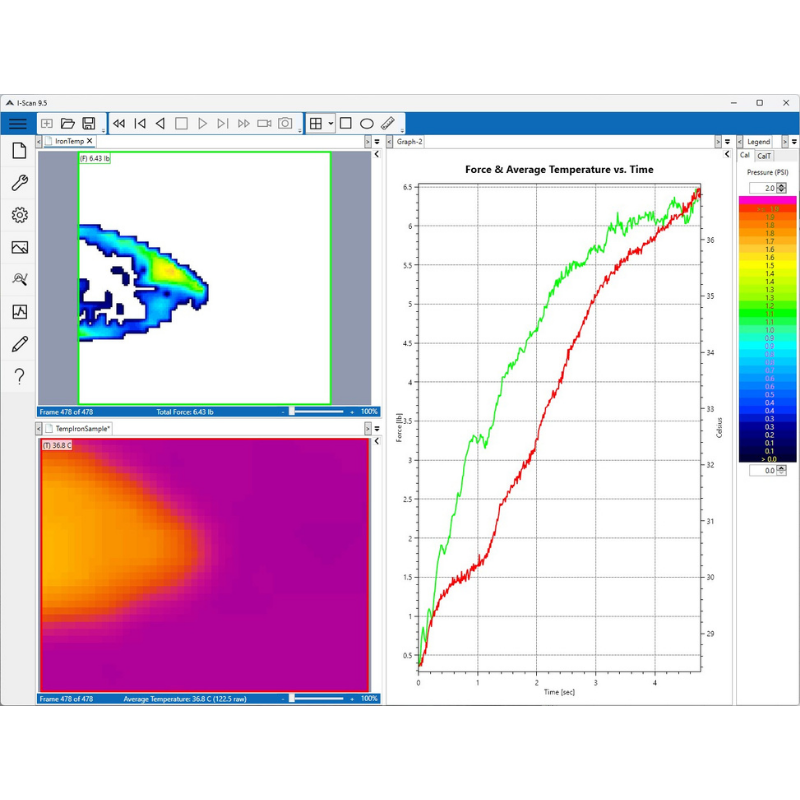

Analyse Pression et / ou Température

Avec le système I-Scan Evolution, suivez simultanément l'évolution de la pression et de la chaleur au sein d'un même logiciel. Cette double lecture est cruciale pour les essais où le gradient thermique influence directement le comportement mécanique des matériaux.

Capteurs et Électroniques d'acquisition

Pour configurer un système parfaitement adapté à vos essais, I-Scan repose sur l’association de capteurs matriciels ultra-fins et d’interfaces d’acquisition haute performance. Cette combinaison permet de moduler la résolution spatiale, la fréquence d’échantillonnage et la plage de mesure selon les exigences critiques de votre application.

Gamme Imetrum Vector, extensomètres sans contact modèles U70, U200 et B80 à installer sur machine d'essais universelle.

1. Choisissez votre capteur

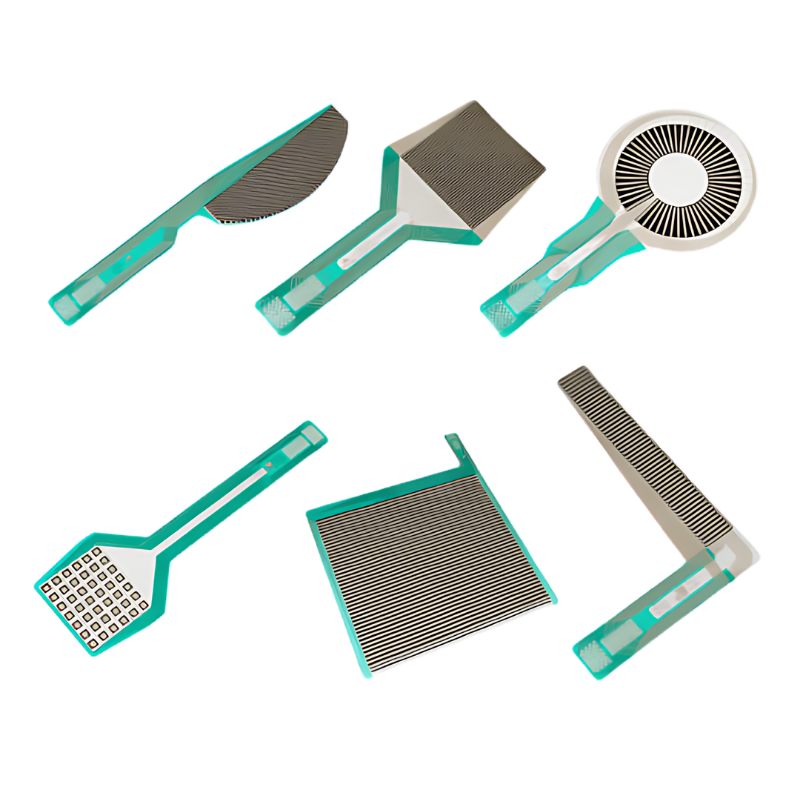

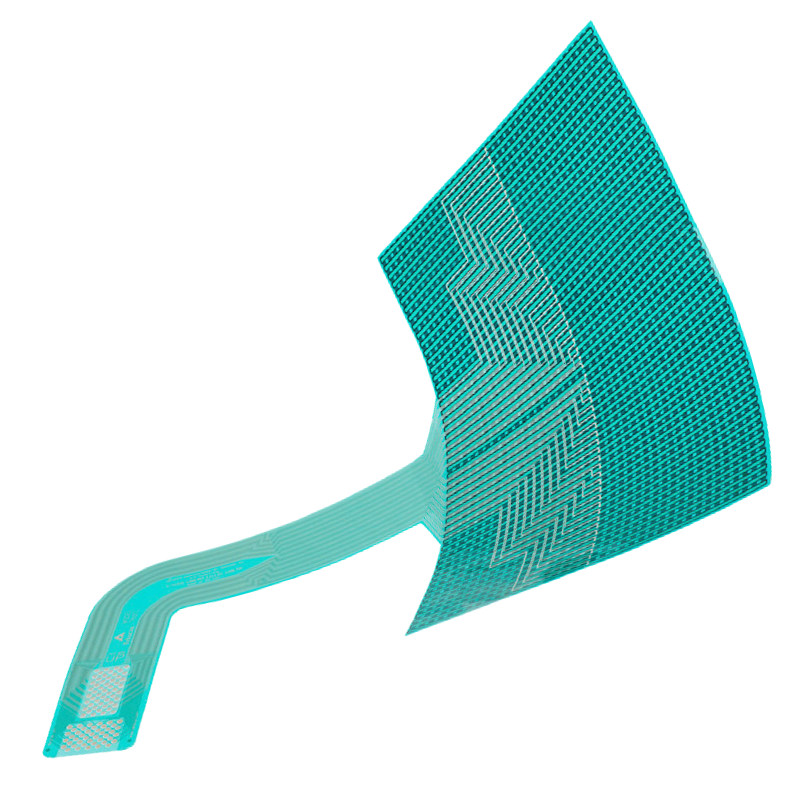

Capteurs de Pression

  • 200+ standards ou sur mesure
  • Jusqu'à 200 MPa
  • Jusqu’à 0,1 mm
  • Jusqu’à 248 éléments piezorésistifs / cm²
  • -40 à 200 °C (versions extrêmes)

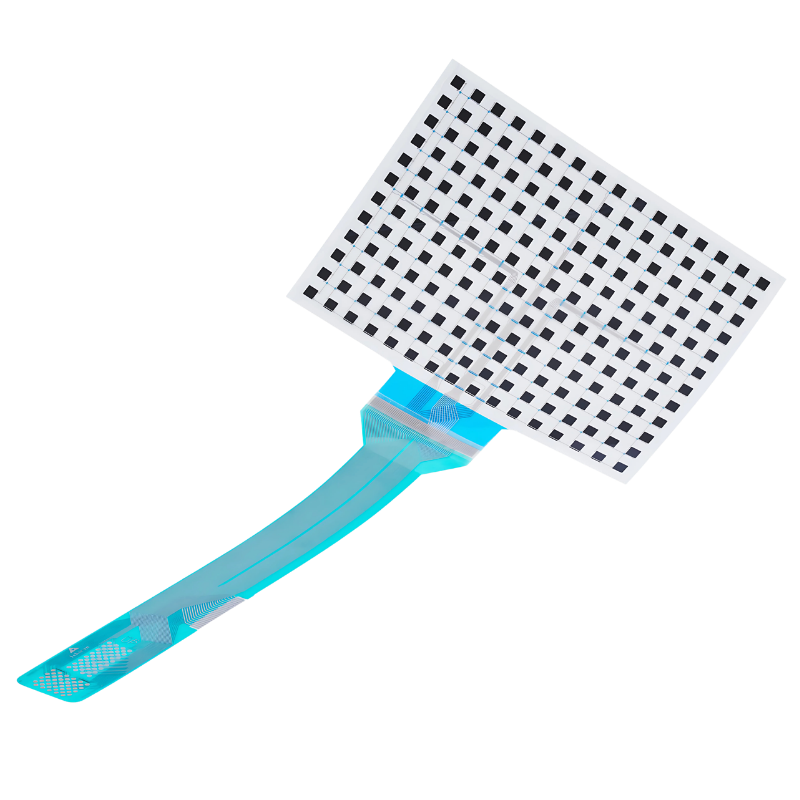

Capteur de Température

  • Modèle ajustable par découpage
  • 0 à 120 °C
  • épaisseur 0,2 mm
  • 192 points thermorésistifs
  • Dimensions : 182 x 254 mm

2. Choisissez votre interface d'acquisition

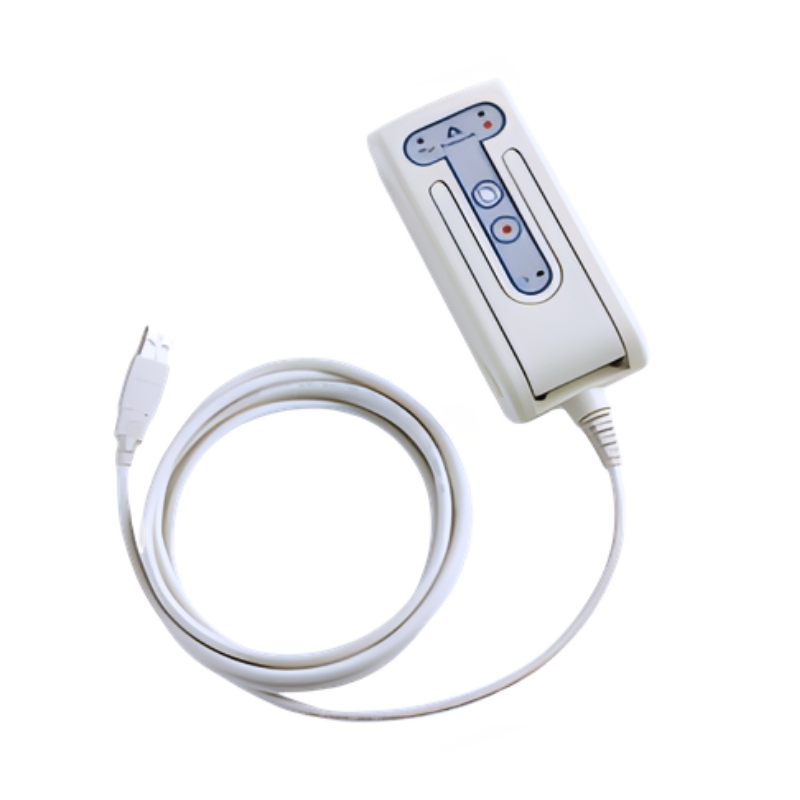

Evolution™

  • Polyvalence & Température
  • Jusqu'à 100 images/s
  • Jusqu'à 16 capteurs
  • USB (3,5 m)

VersaTek™

  • Haute vitesse & Grandes dimensions
  • Jusqu'à 20 kHz
  • 1 à 8 capteurs (BNC In/Out TTL)
  • USB + Extension jusqu'à 30 m

Kits de marquage Imetrum, Accessoires de marquage pour extensométrie optique DIC : stylos, gabarits de jauge et tampon encreur pour motif moucheté.

Passez de la R&D à l'intégration industrielle

Déployez la technologie Tekscan à grande échelle

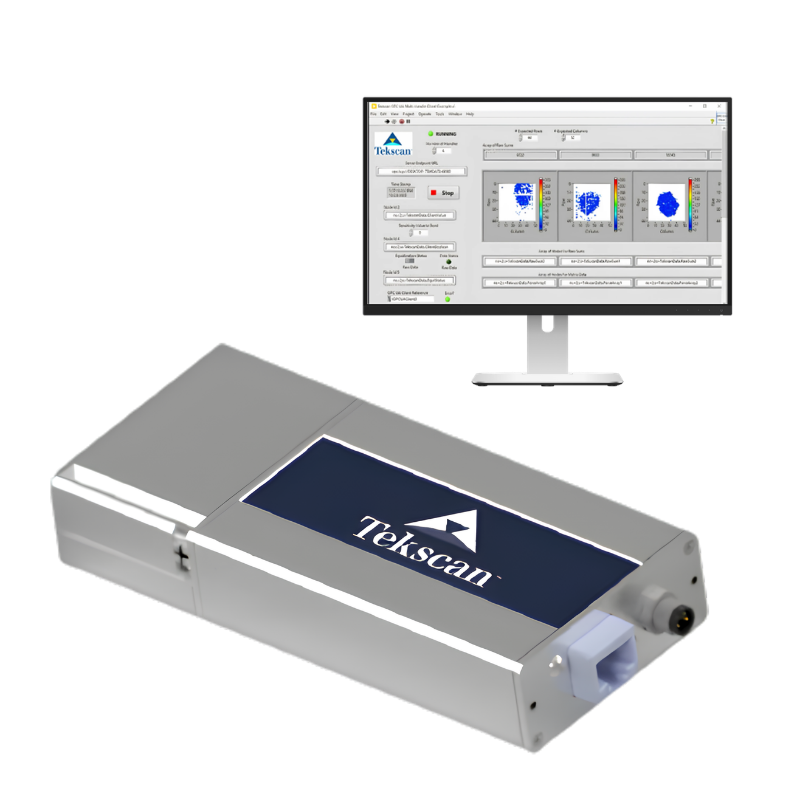

Vous avez besoin d'une solution de cartographie de pression compacte et programmable pour vos bancs d'essais ou vos tests de longue durée ? Le système TQI offre une architecture flexible et légère, spécifiquement conçue pour l'instrumentation à grande échelle et le monitoring industriel continu.

Découvrir TQI

Spécifications & FAQ I-Scan

Quelle est la précision du système I-Scan pour la mesure de pression d’interface ?

Le système I-Scan offre une précision métrologique élevée après étalonnage (±5% de la pleine échelle). Sa force réside dans sa résolution spatiale exceptionnelle, permettant de localiser des pics de pression sur des surfaces extrêmement réduites grâce à des capteurs possédant jusqu'à 248 éléments de mesure par cm².

Oui. En utilisant des électroniques I-Scan Evolution, il est possible de synchroniser la cartographie de pression et la mesure thermique au sein du même logiciel. Cette fonction est idéale pour les applications de scellage thermique ou les tests de batteries où la contrainte mécanique et le gradient de température sont liés.

Absolument. Les données enregistrées peuvent être exportées au format CSV (ASCII) pour une analyse approfondie sous Excel, MATLAB ou Python. Il est également possible d'exporter les séquences dynamiques en format vidéo (AVI) pour documenter vos rapports d'essais R&D.

Le choix dépend de votre dynamique d'essai. L’interface Evolution est parfaite pour les applications standards et la mesure combinée pression/température (jusqu'à 100 Hz). L’interface VersaTek est à privilégier pour les mesures à très haute vitesse (jusqu'à 20 kHz) et les configurations nécessitant de grandes longueurs de câble (jusqu'à 30 m) sur des bancs d'essais complexes. Elle s'impose également pour les capteurs nécessitant 2 connecteurs (ou plus) synchronisés pour échantillonner une matrice unique combinant haute résolution spatiale et grande surface de mesure.

L'étalonnage s'effectue directement dans le logiciel I-Scan. En appliquant une charge connue (via une presse ou un poids mort) sur le capteur, le logiciel génère une courbe de sensibilité permettant de convertir les niveaux numériques en unités de pression réelles (Bar, PSI, N/cm², etc.).

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Explorer les ressources

Mescan X Tekscan

Leader mondial de la cartographie de pression dynamique, Tekscan développe une technologie de capteurs matriciels brevetée, reconnue pour sa capacité à quantifier les contraintes d'interface avec une précision et une résolution spatiale exceptionnelles. Mescan vous offre un accès exclusif à la technologie Tekscan avec la garantie d'un service de proximité et d'une expertise métier reconnue.
