Analyse biomécanique articulaire avancée

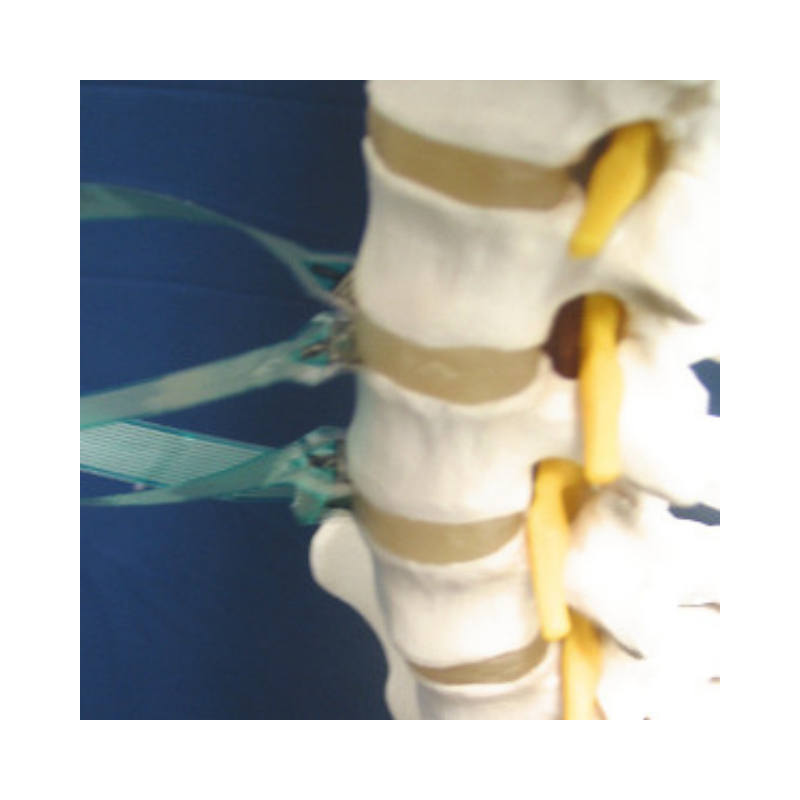

Mesurez la pression, la force et les surfaces de contact entre les os articulés ou prothèses pour une analyse biomécanique précise. Le système K-Scan repose sur la solution de cartographie de pression Tekscan de référence et propose une série de capteurs dédiés à la visualisation et à la mesure dynamique de la répartition des contraintes ostéoarticulaires dans diverses articulations modélisées ou sur cadavres.
- Visualisation temps réel
- Capteurs ultra-fins flexibles
- Enregistrement jusqu'à 100 Hz
- Export des données
Polyvalence Articulaire

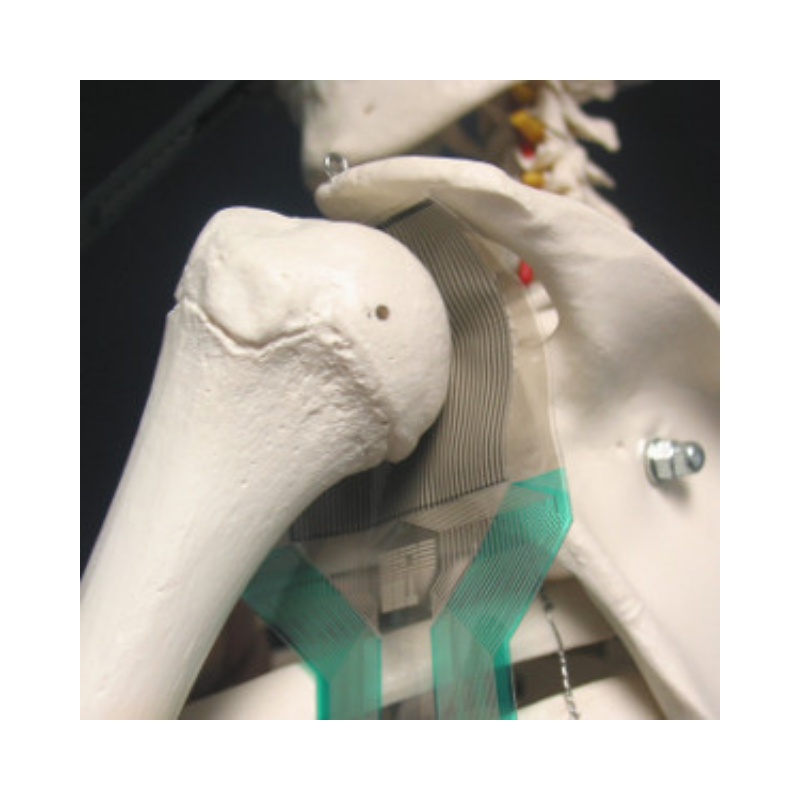

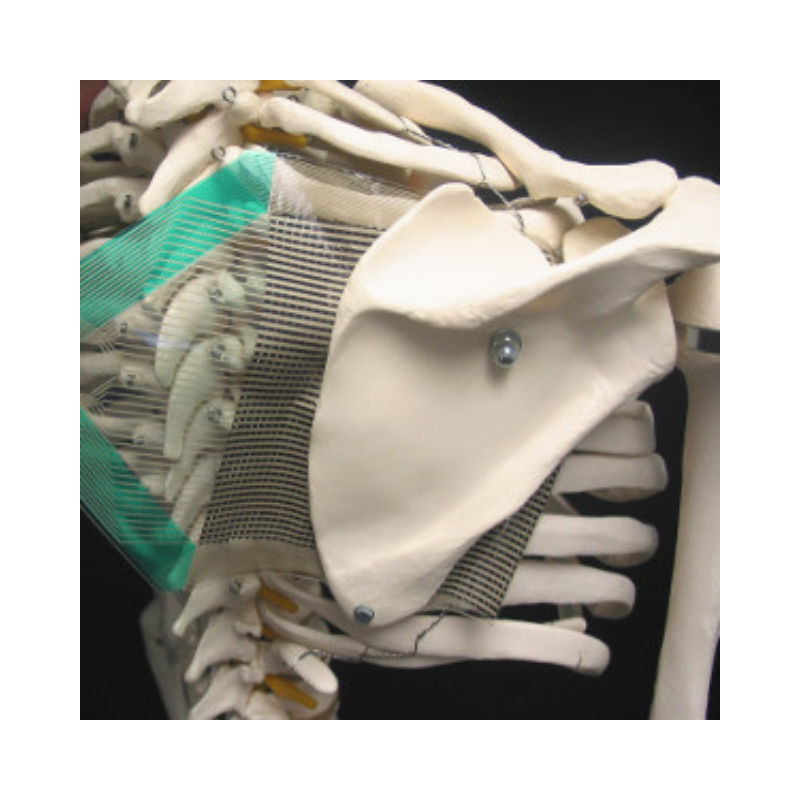

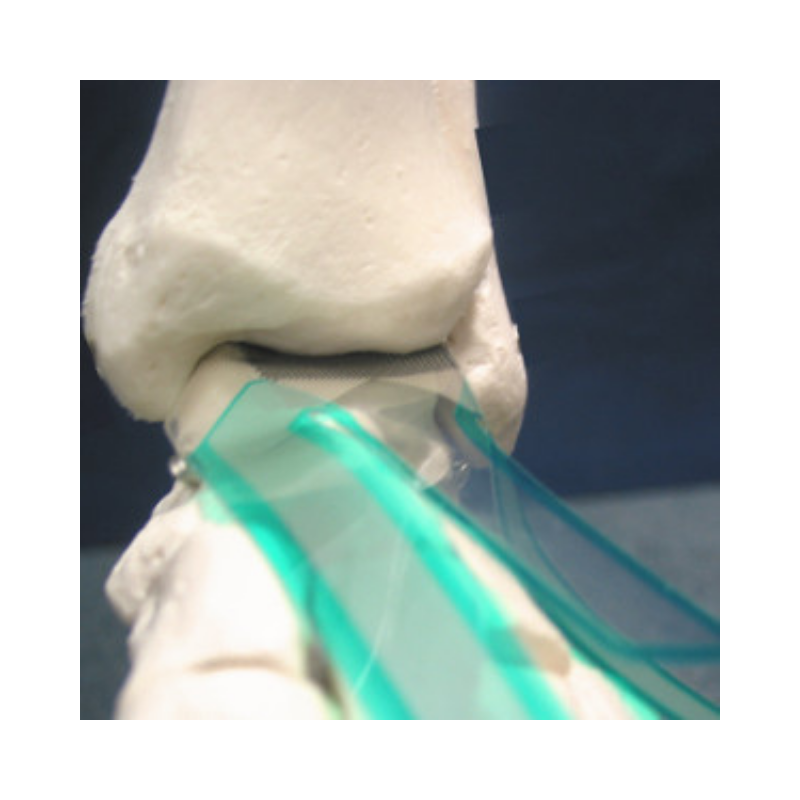

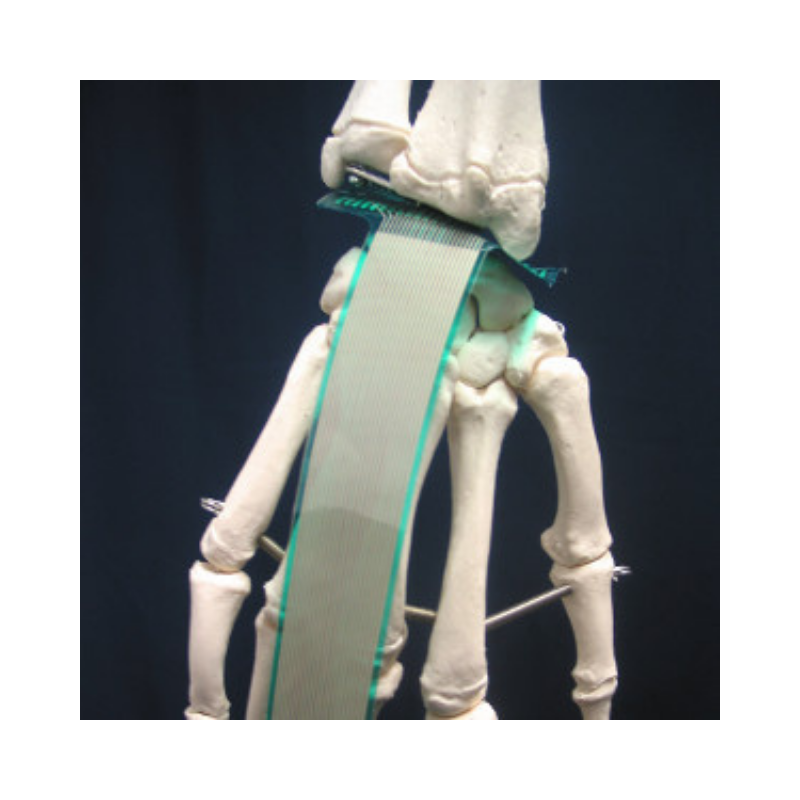

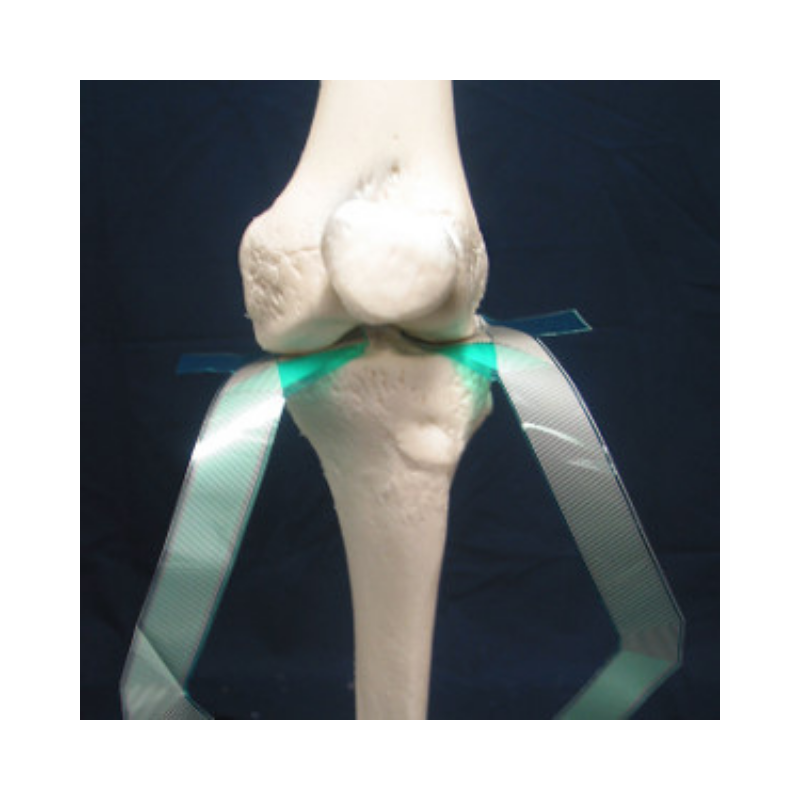

Sélectionnez vos capteurs K-Scan parmi des géométries spécifiquement développées (genou, hanche, épaule, cheville, coude, poignet.) et accédez également au catalogue Tekscan de plus de 200 modèles de capteurs piézorésistifs compatibles (I-Scan).
Précision & Fiabilité

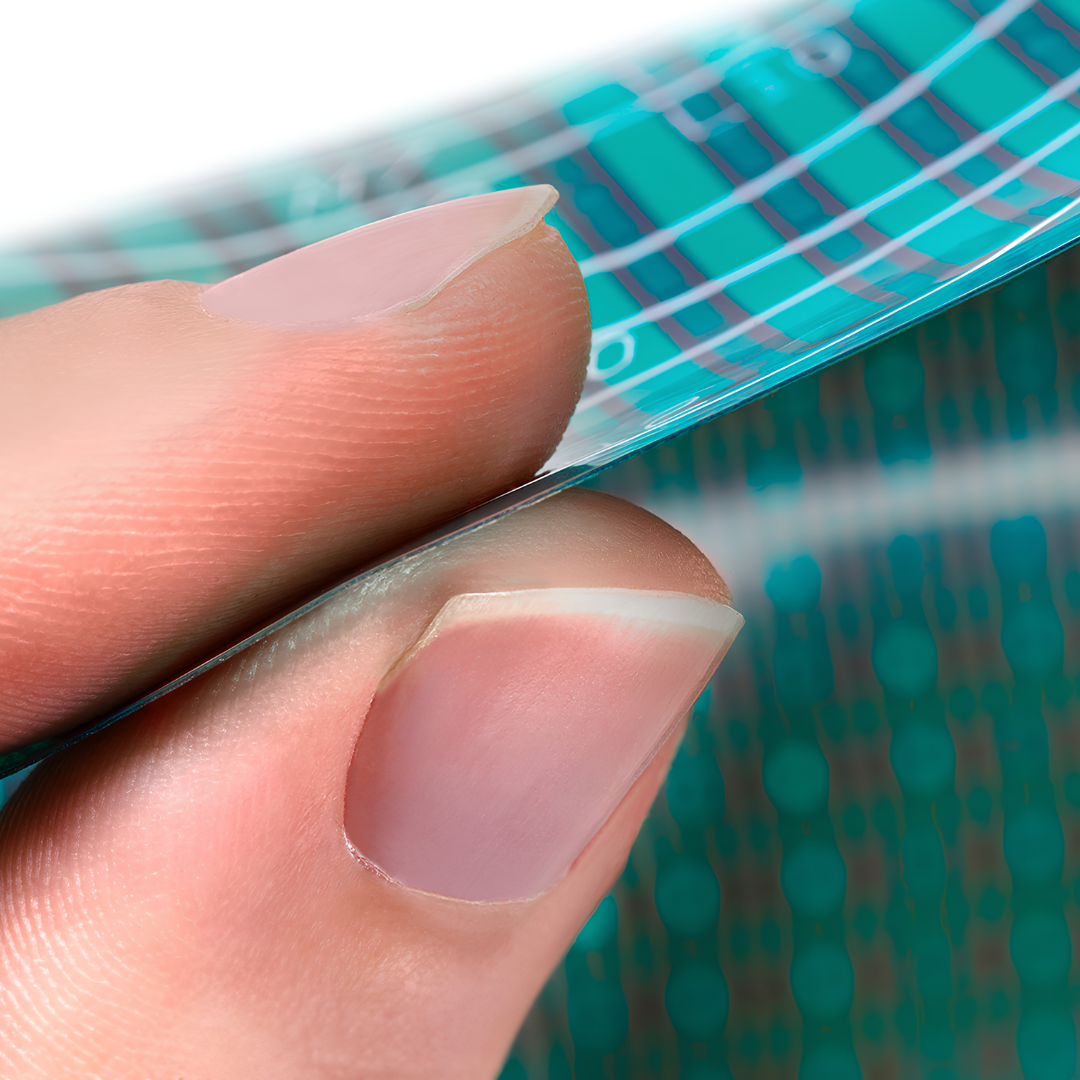

Analysez finement la distribution des contraintes grâce à une résolution spatiale jusqu'à 248 points/cm². Les capteurs fins (< 0,2 mm) et flexibles garantissent une mesure fidèle préservant le comportement mécanique réel des interfaces articulaires.
Analyse Dynamique
Basé sur la technologie I-Scan Evolution, le système K-Scan enregistre jusqu'à 100 images des contraintes par seconde pour des analyses détaillées de force, pression, aire de contact et barycentre avec une exportation facile des données en CSV.
Solution dédiée à l’analyse biomécanique des articulations

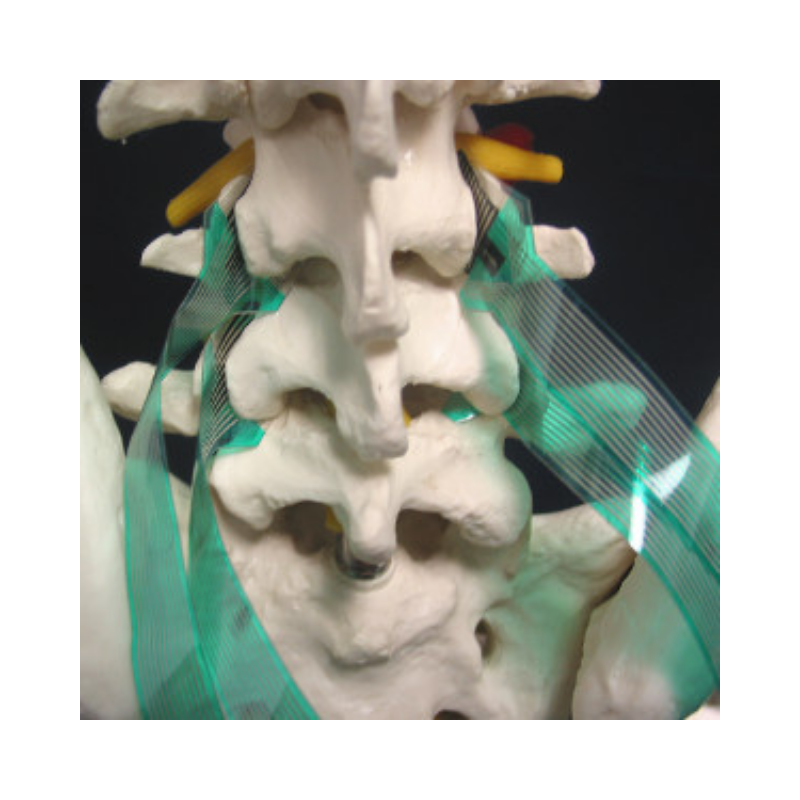

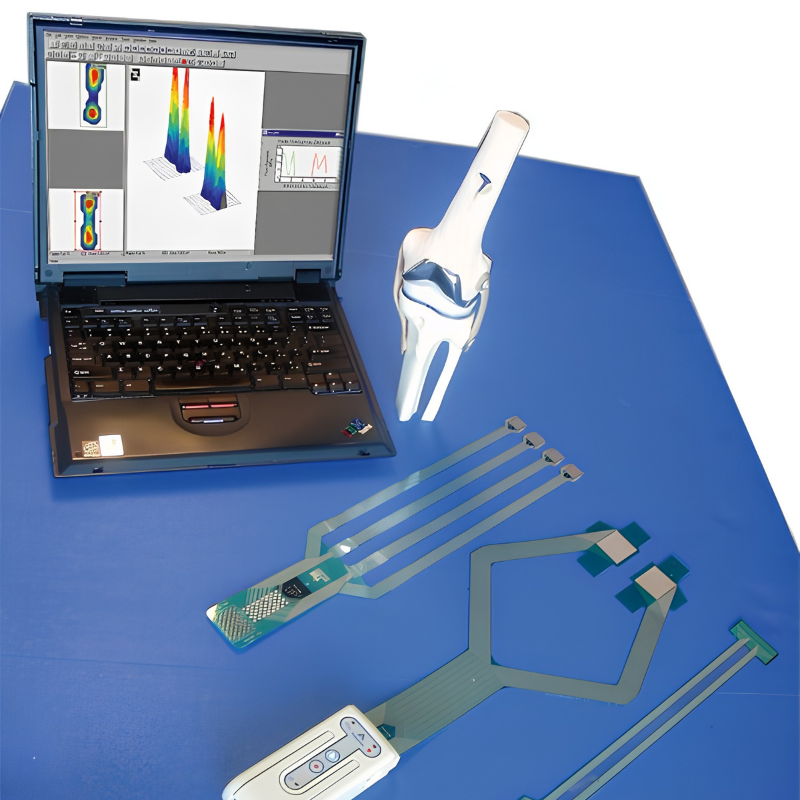

Le système K-Scan est une solution polyvalente et évolutive pensée pour l’analyse dynamique des contraintes d'interface dans les articulations. Basé sur la technologie I-Scan Evolution et conçu pour les laboratoires de recherche biomécanique et les fabricants d’implants orthopédiques, il propose une sélection de capteurs dédiés aux articulations (épaule, genou, cheville, hanche, coude, poignet) pour des mesures précises et non invasives.
Capteurs & électronique
- Capteurs non invasifs : Flexibles et fins (< 0,2 mm), ils mesurent la contrainte et la surface de contact entre les os en mouvement.
- Fréquence d’acquisition : Jusqu’à 100 Hz pour capturer les phénomènes dynamiques.
- Résolution spatiale : Jusqu’à 248 points/cm² pour une localisation précise des zones de contrainte.

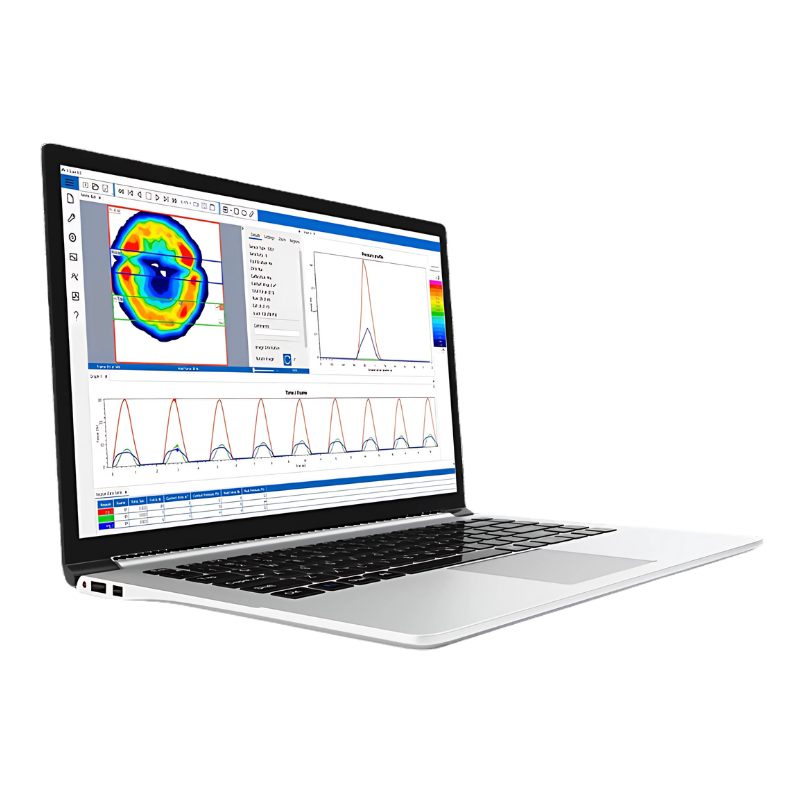

Logiciel d'analyse

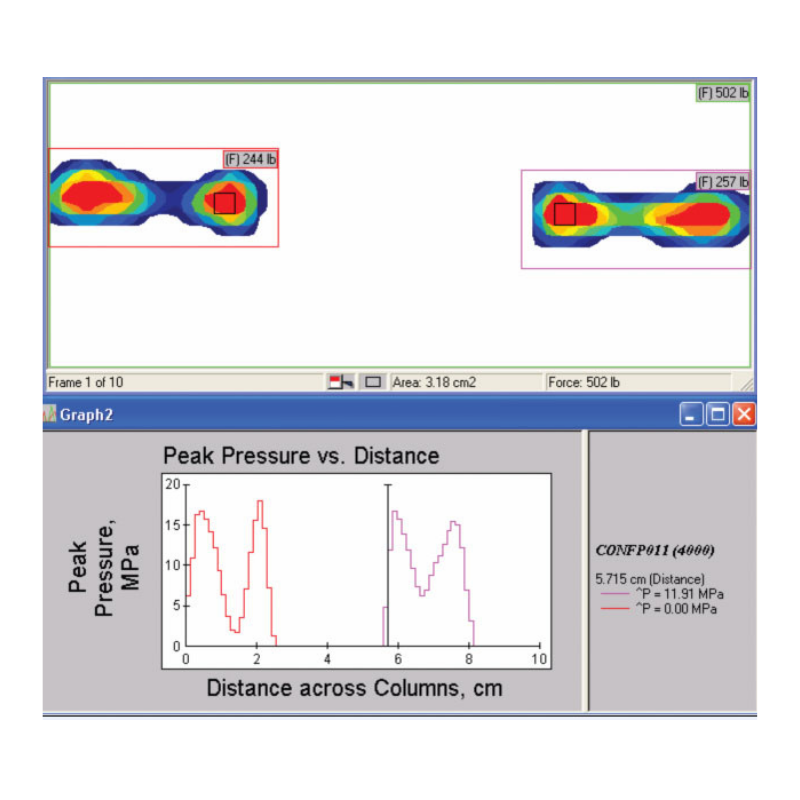

- Affichage : 2D/3D en temps réel, avec courbes de pression/force et trajectoire du centre de force.
- Analyse dynamique : lecture continue ou image par image, isolation de zones spécifiques pour une analyse ciblée.
- Enregistrement : format binaire Tekscan + Export des données en CSV pour intégration avec vos outils (FEA, MATLAB, etc.).
Applications clés
Conception et validation d’implants

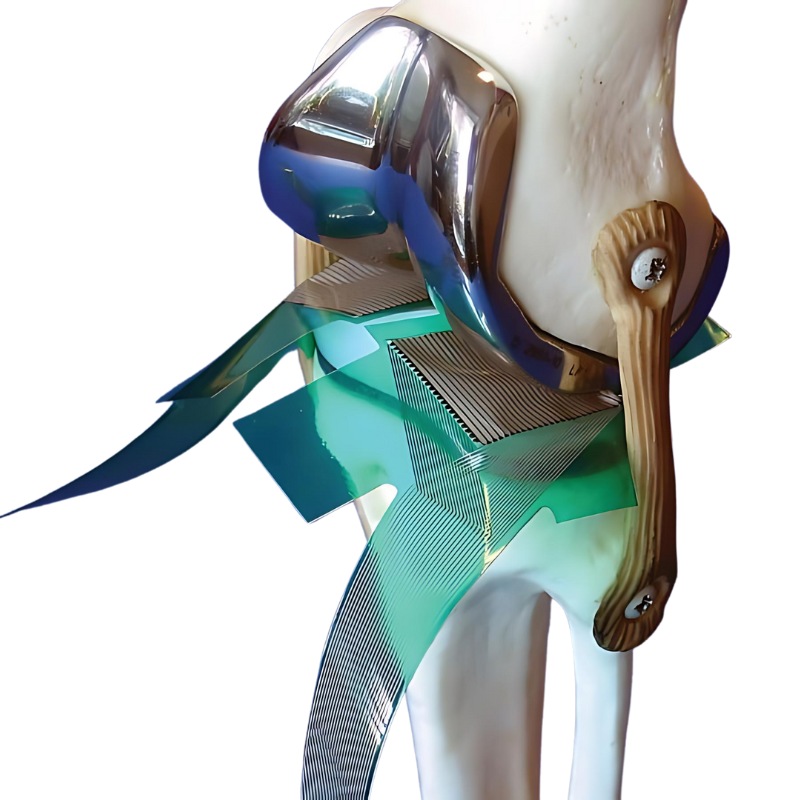

Optimisation des prothèses (genou, hanche, épaule) pour améliorer la longévité et réduire les risques de complications.
Études biomécaniques
Analyse des charges articulaires en conditions réelles ou sur cadavres.
Recherche clinique
Évaluation de l’impact des géométries articulaires ou des techniques chirurgicales.
Biofeedback
Visualisation des zones de pression interne pour une meilleure compréhension des pathologies articulaires.
Besoin de plus d'informations plus détaillées sur le système ?
Découvrez la fiche technique du système I-Scan Evolution
Le K-Scan hérite de la polyvalence du système I-Scan Evolution, avec une sélection de capteurs spécialisés pour les articulations. Il offre ainsi une solution clé en main pour les applications nécessitant une analyse fine et objective des contraintes articulaires, sans compromis sur la précision ou la flexibilité.
Questions Fréquentes
Le système K-Scan est-il compatible avec d’autres équipements de mesure ?
Oui, grâce à l’architecture modulaire I-Scan, le K-Scan peut être synchronisé avec des systèmes tiers (motion capture, robotique) via des entrées analogiques et des APIs .Net
Puis-je utiliser des capteurs i-Scan standard avec le système K-Scan ?
Le K-Scan utilise une sélection spécifique de capteurs optimisés pour les articulations. Cependant, comme il repose sur la technologie I-Scan Evolution, certains capteurs standard peuvent être compatibles. Contactez-nous pour valider la configuration adaptée à votre application.
Le logiciel permet-il l’export des données pour une analyse externe ?
Oui, les données peuvent être exportées en ASCII/CSV pour une analyse approfondie sous Excel, MATLAB ou Labview par exemple pour vérifier et alimenter vos modèles FEA (Finite Element Analysis).
Quelle est la différence entre K-Scan et I-Scan Evolution ?
Le K-Scan est une version spécialisée de I-Scan Evolution, préconfigurée avec des capteurs dédiés à l’analyse articulaire. I-Scan Evolution reste cependant plus polyvalent avec la disponibilité d'électroniques d'acquisition spécifiques, de capteurs de pression spéciaux et une possibilité de cartographier la température entre les surfaces.
