Extensomètres vidéos avancés UVX3D

Q: Peut-on analyser un essai une fois qu'il est terminé ?

Oui. Le logiciel Video Gauge™ enregistre une archive vidéo détaillée de chaque test. Cela permet d'effectuer des analyses en post-traitement pour déterminer des données telles que le module d’élasticité ou le coefficient de Poisson, même après la rupture de l'échantillon.

Q: Qu'apporte l'option DIC (Corrélation d'Images Numériques) ?

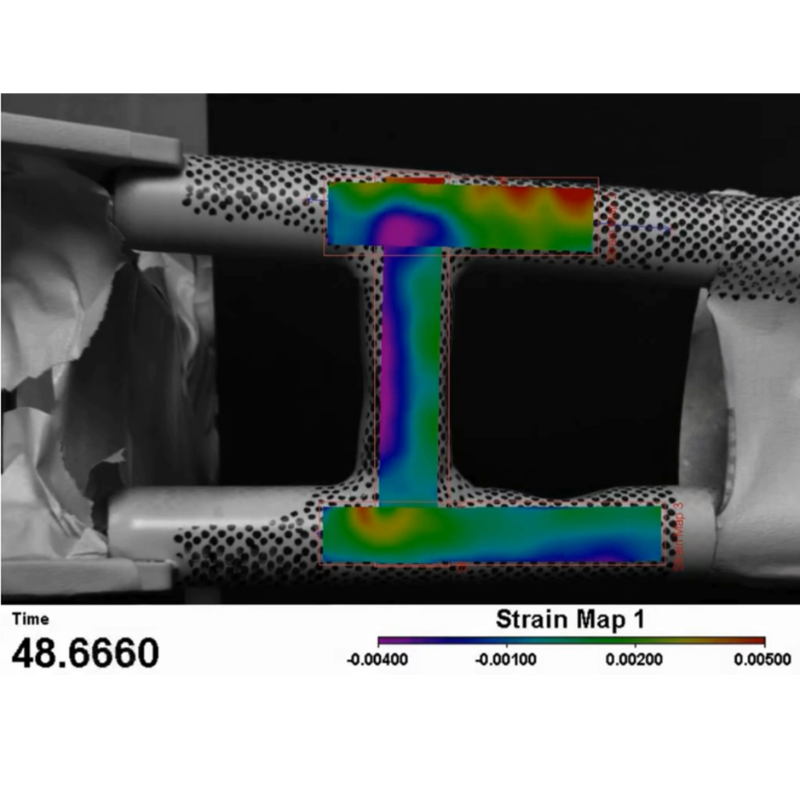

L'option DIC permet de transformer la mesure ponctuelle en une cartographie complète. Elle génère des gradients de couleurs visualisant les champs de déformation et de déplacement sur toute la surface de la pièce, facilitant ainsi l'étude des modes de défaillance.

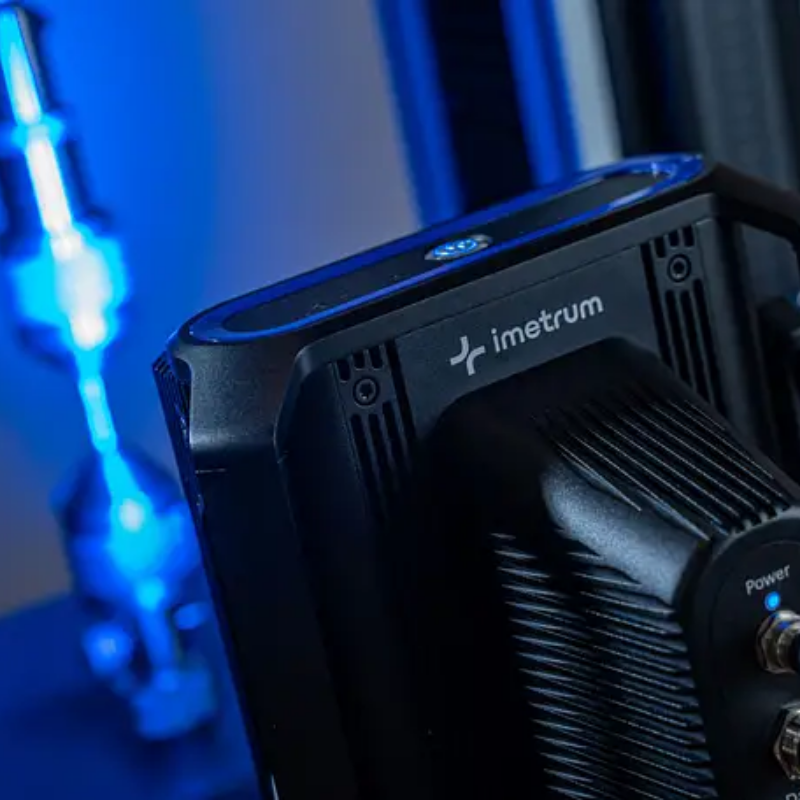

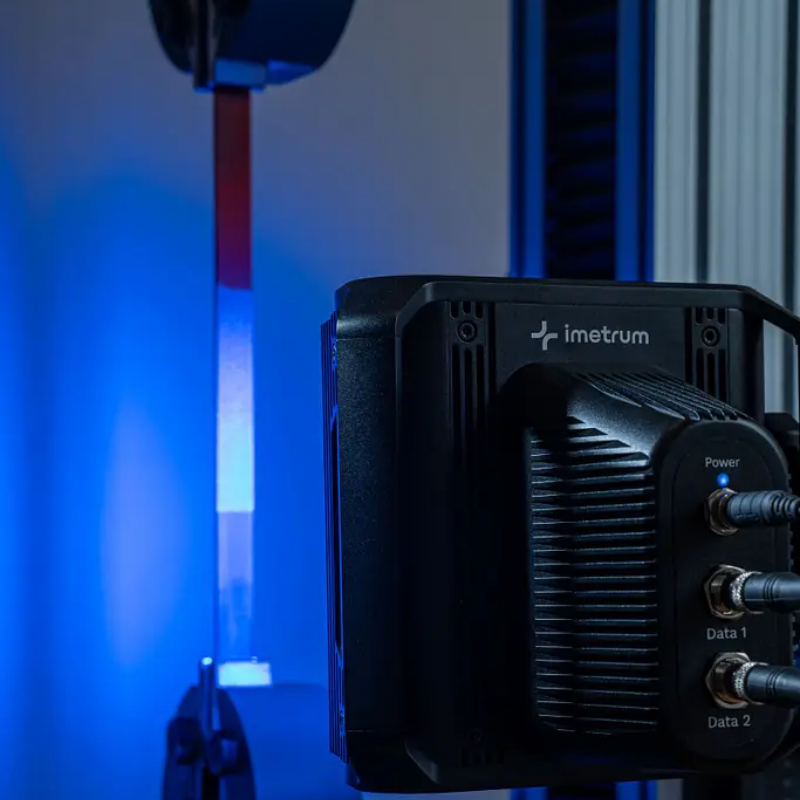

L’extensométrie vidéo de nouvelle génération : précision, flexibilité et temps réel. Successeur des technologies optiques traditionnelles, l'extensomètre vidéo Imetrum UVX3D associe vision stéréoscopique et logiciel Video Gauge™ pour une mesure sans contact haute performance. Capable de remplacer plusieurs capteurs physiques, il garantit une précision Classe 0.5 jusqu’à 1 000 Hz, permettant une analyse multipoints complète (traction, torsion, flexion) sur tous types de matériaux.

Modules Vidéos Stéréoscopiques

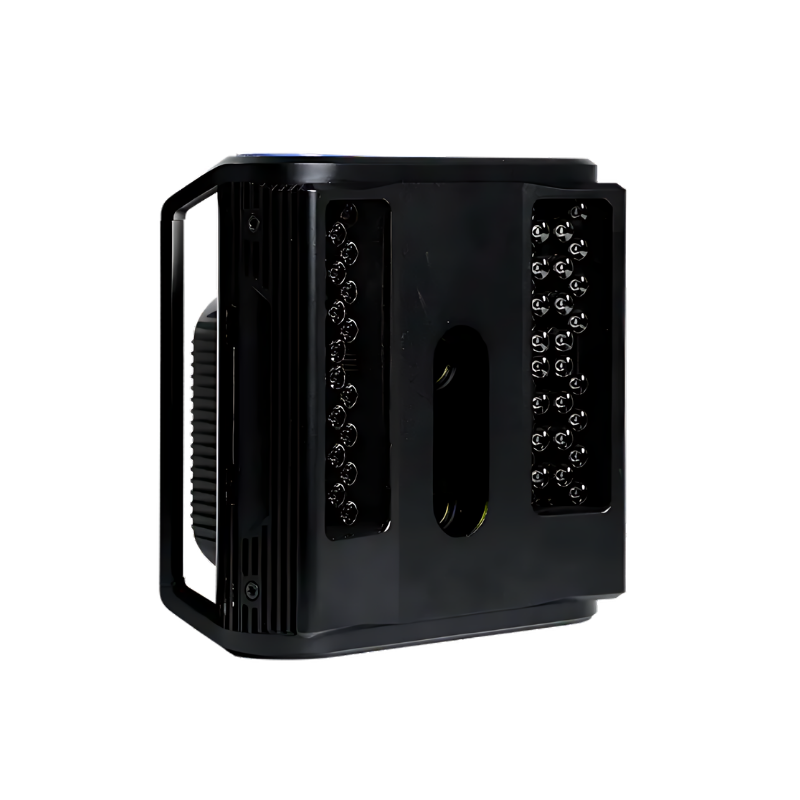

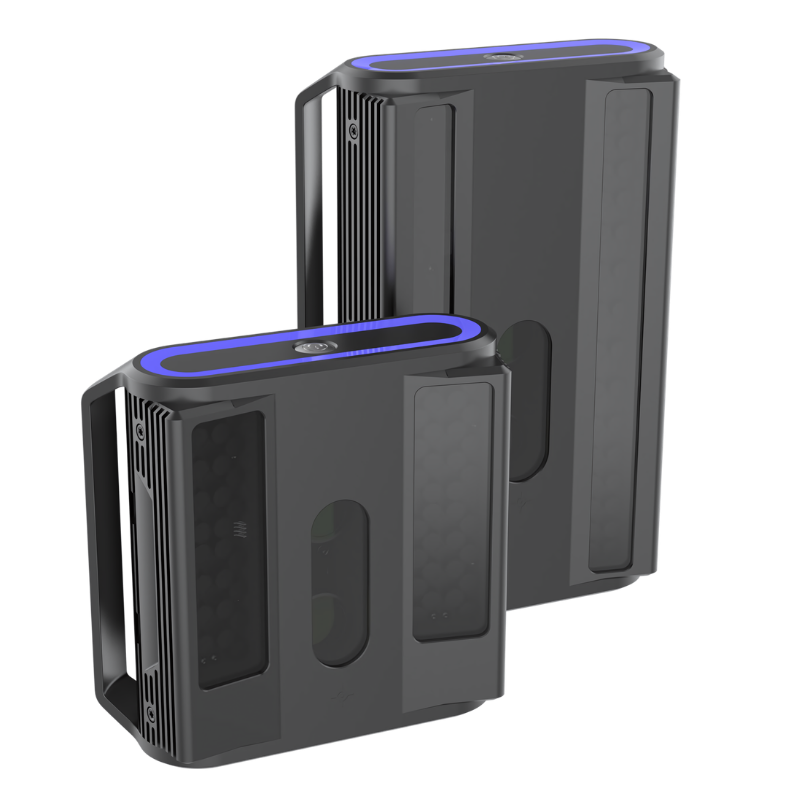

Deux modèles standards avec éclairage intégré, configurés pour répondre à la diversité de vos géométries d'éprouvettes.

Spécifications Techniques

UVX3D 110

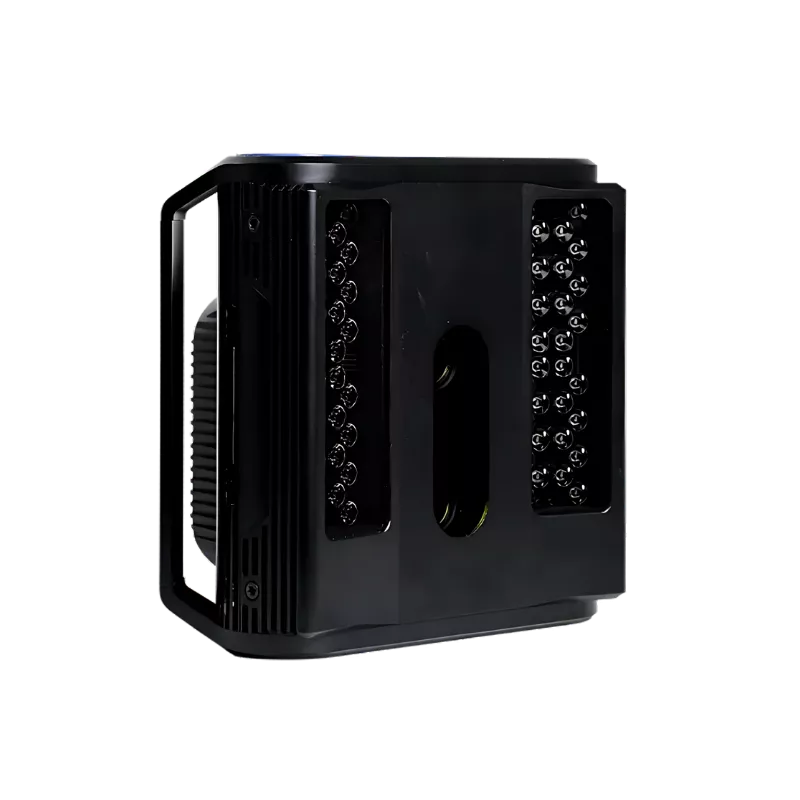

Haute Résolution pour Échantillons Standards L'UVX3D-110 est l'extensomètre vidéo de précision optimisé pour les échantillons de petite et moyenne taille. Grâce à son champ de vision de 110 mm, il offre une résolution exceptionnelle pour la mesure des déformations axiales et transversales. C'est l'outil idéal pour les laboratoires exigeant une haute densité de données sur des matériaux à faible élongation ou des éprouvettes normalisées. Spécifications Clés Champ de vision vertical : 110 mm. Longueurs de jauge (GL) : De 10 mm à 80 mm. Précision : Certifiée ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Performance dynamique : Fréquence d'acquisition jusqu'à 1 000 Hz. Dimensions d'éprouvettes : Largeur axiale minimale de 2,1 mm. Distance de travail : Optimisée entre 320 et 360 mm.

Spécifications Techniques

UVX3D 220

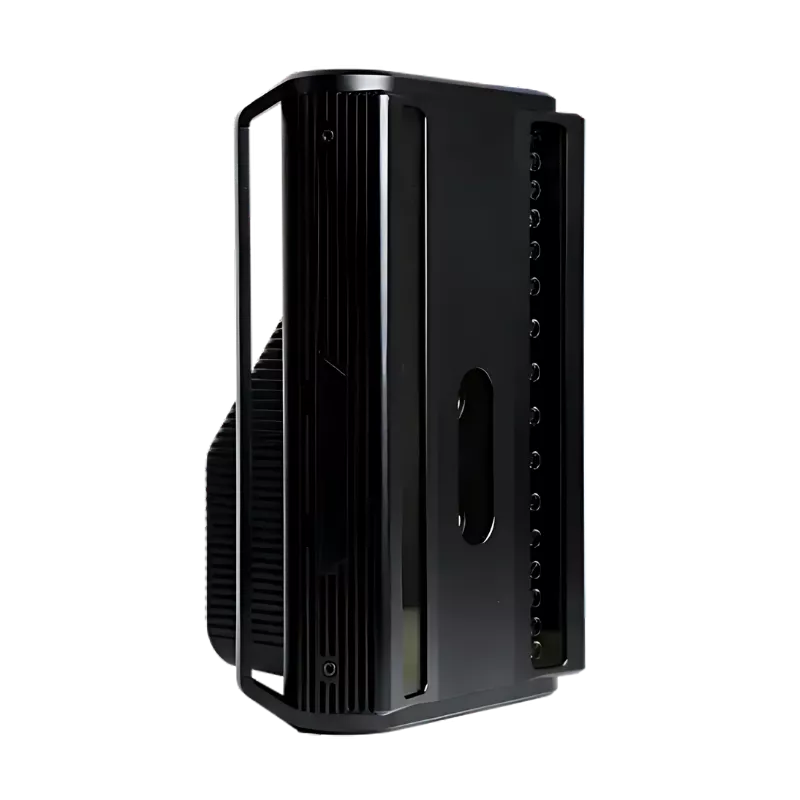

Polyvalence et Amplitude de Mesure Dynamique L'UVX3D-220 est conçu pour les applications nécessitant un champ de vision plus large et une plus grande capacité de déformation. Avec 220 mm visible en vertical, il permet de suivre des allongements importants sans compromis sur la précision stéréoscopique. Il est particulièrement recommandé pour les matériaux ductiles, les composites ou les essais où l'échantillon subit des déplacements importants. Spécifications Clés Champ de vision vertical : 220 mm. Longueurs de jauge (GL) : De 20 mm à 200 mm. Précision : Certifiée ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Performance dynamique : Fréquence d'acquisition jusqu'à 1 000 Hz. Dimensions d'éprouvettes : Largeur axiale minimale de 4,7 mm. Distance de travail : Optimisée entre 300 et 380 mm.

Le Cœur du Système : Intelligence et Pilotage

Logiciel Video Gauge™

La puissance de la mesure vidéo en temps réel.

Moteur logiciel universel d'Imetrum, Video Gauge™ transforme le flux vidéo des optiques UVX3D en données métrologiques de haute précision. Capable de suivre un nombre illimité d'outils de mesure virtuels (extensomètres, jauges de cisaillement, rotations), il permet l'analyse en temps réel ou en post-traitement après rupture de l'éprouvette.

Contrôleur de Système

Une station de travail optimisée et prête à l’emploi.

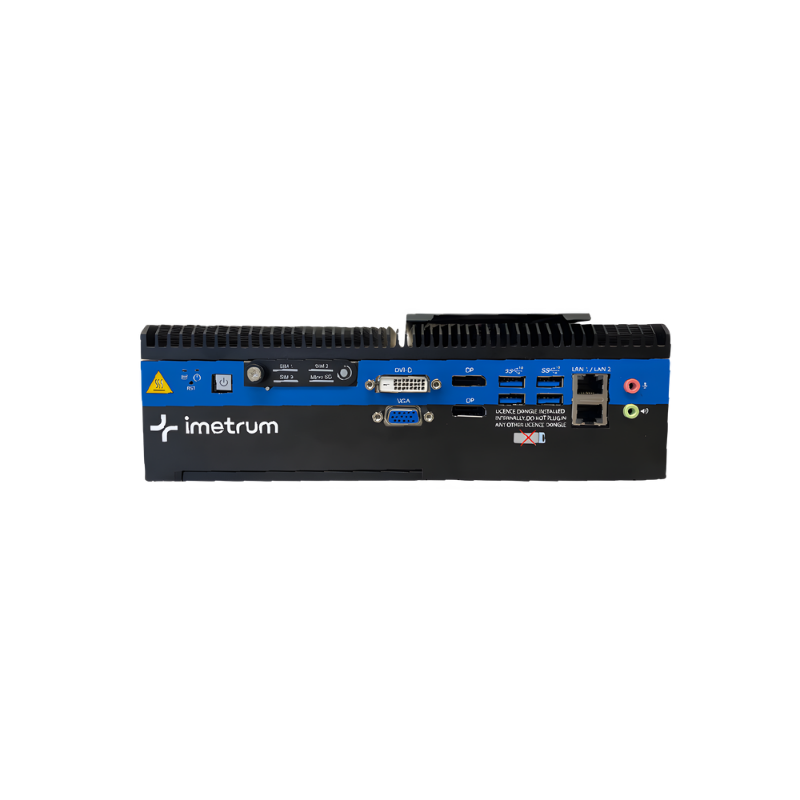

Ce contrôleur est un ordinateur haute performance spécifiquement configuré pour l'extensométrie vidéo. Il est livré "prêt à fonctionner" avec le système d’exploitation Windows et le logiciel Video Gauge™ préinstallés et testés. Il assure une acquisition de données fluide et une synchronisation parfaite avec votre machine d’essais grâce à ses interfaces dédiées.

Extensométrie Vidéo UVX3D, Haute Précision et Analyse Dynamique

Précision et Conformité aux Normes Internationales

Les extensomètres vidéos UVX3D 110 et UVX3D 220 associent la technologie stéréoscopique à une précision métrologique de pointe.

Certifications : Conformité stricte aux normes ISO 9513 Classe 0.5 et ASTM E83 Classe B-1.
Polyvalence d'essai : Idéaux pour la traction, compression, flexion et torsion, ils remplacent avantageusement les capteurs de contact traditionnels.
Analyse Post-Test : Grâce au logiciel Video Gauge™, chaque essai est archivé en vidéo. Vous pouvez déterminer l'allongement, le coefficient de Poisson ou le module d’élasticité même après la rupture de l'échantillon.

Montage et Intégration Simplifiés

Conçus pour une mise en œuvre rapide sur tout châssis d’essai (UTM), les systèmes UVX3D garantissent une stabilité optimale.

Commandez votre Kit de Marquage

Proposé avec chaque système UVX3D, disponible en réassort.

La performance de la technologie stéréoscopique UVX3D et de son logiciel Video Gauge™ repose en grande partie sur la qualité du motif cible sur vos échantillons. Pour garantir un suivi irréprochable et des résultats conformes aux normes Classe 0.5, découvrez nos solutions de marquage rapide et facile, adaptées à toutes les surfaces.

Spécifications & FAQ UVX3D

Quelle est la précision des extensomètres UVX3D ?

Les systèmes UVX3D 110 et 220 sont conçus pour répondre aux exigences de métrologie les plus strictes. Ils sont conformes aux normes internationales ISO 9513 Classe 0.5 et ASTM E83 Classe B-1.

Peut-on analyser un essai une fois qu'il est terminé ?

Oui. Le logiciel Video Gauge™ enregistre une archive vidéo détaillée de chaque test. Cela permet d'effectuer des analyses en post-traitement pour déterminer des données telles que le module d’élasticité ou le coefficient de Poisson, même après la rupture de l'échantillon.

Quelle est la différence entre l'UVX3D 110 et l'UVX3D 220 ?

La différence principale réside dans le champ de vision et la longueur de jauge. L'UVX3D 110 possède un champ de vision vertical de 110 mm, tandis que l'UVX3D 220 offre un champ de 220 mm pour les éprouvettes plus grandes ou à forte élongation.

Le système fonctionne-t-il dans des conditions de haute température ?

Absolument. L'UVX3D est équipé d'un éclairage intégré qui neutralise les variations de luminosité ambiante. Il est spécifiquement conçu pour rester stable et précis même face aux rayonnements générés lors d'essais en enceintes thermiques.

Qu'apporte l'option DIC (Corrélation d'Images Numériques) ?

L'option DIC permet de transformer la mesure ponctuelle en une cartographie complète. Elle génère des gradients de couleurs visualisant les champs de déformation et de déplacement sur toute la surface de la pièce, facilitant ainsi l'étude des modes de défaillance.

Comment le système se connecte-t-il à ma machine d'essais (UTM) ?

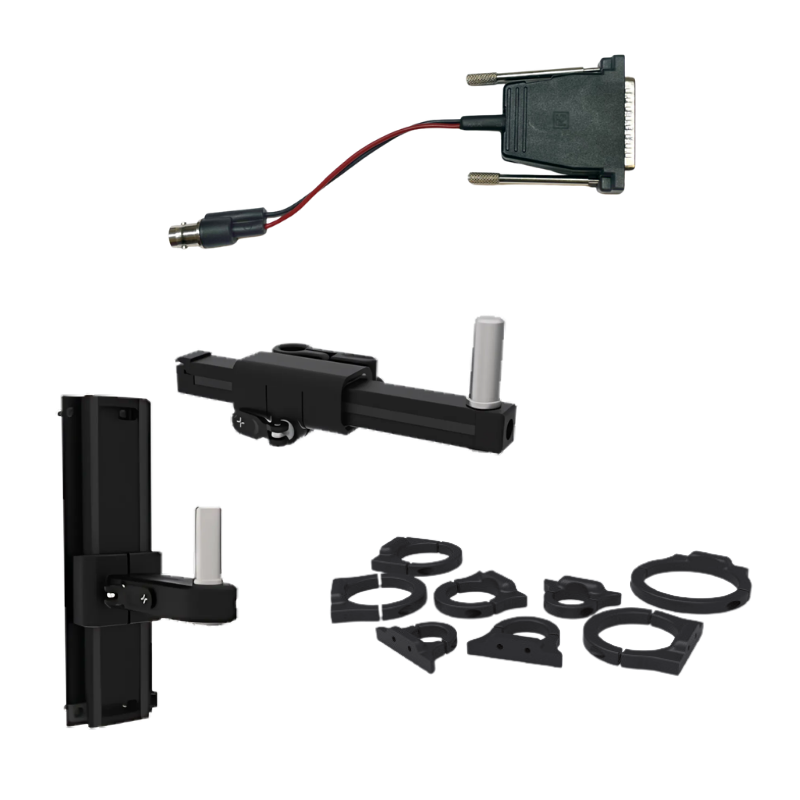

L'intégration est simplifiée grâce à un kit de montage universel pour rails T-Slot ou colonnes cylindriques. Pour le transfert de données, une option d'interfaçage permet de transmettre le signal de déformation directement à votre électronique de pilotage via des sorties analogiques (BNC).

Documentation & Supports Techniques

Accédez à nos fiches techniques, manuels pdf, tutoriels vidéos, guides d'installation et études de cas industrielles.

Explorer les ressources

Mescan X Imetrum

Leader mondial de la mesure de précision sans contact, Imetrum développe l'algorithme breveté Video Gauge™, reconnu pour sa précision et sa stabilité de mesure haute performance en temps réel comme en post-traitement. Mescan, vous offre un accès direct à la technologie Imetrum avec la garantie d'un service de proximité et d'une expertise métier reconnue.

Télécharger la brochure

Distribution Exclusive
