Extensomètres sans contact série Vector

Extensomètres sans contact série Vector

Optimisez le rendement de vos essais de matériaux avec la série Vector, la solution d'extensométrie sans contact conçue pour remplacer vos capteurs physiques par une mesure optique de haute précision. En accédant aux technologies exclusives Imetrum via Mescan, vous bénéficiez d'une compatibilité universelle avec vos machines d'essais (UTM) et éliminez les biais de mesure classiques. Un seul appareil suffit pour automatiser vos tests sur de multiples longueurs de jauge et géométries d'éprouvettes, vous offrant ainsi un gain de productivité immédiat et un ROI optimal.

Explorer la gamme Vector
Série Vector
3 extensomètres
Haute Performance
Spécifications & FAQ

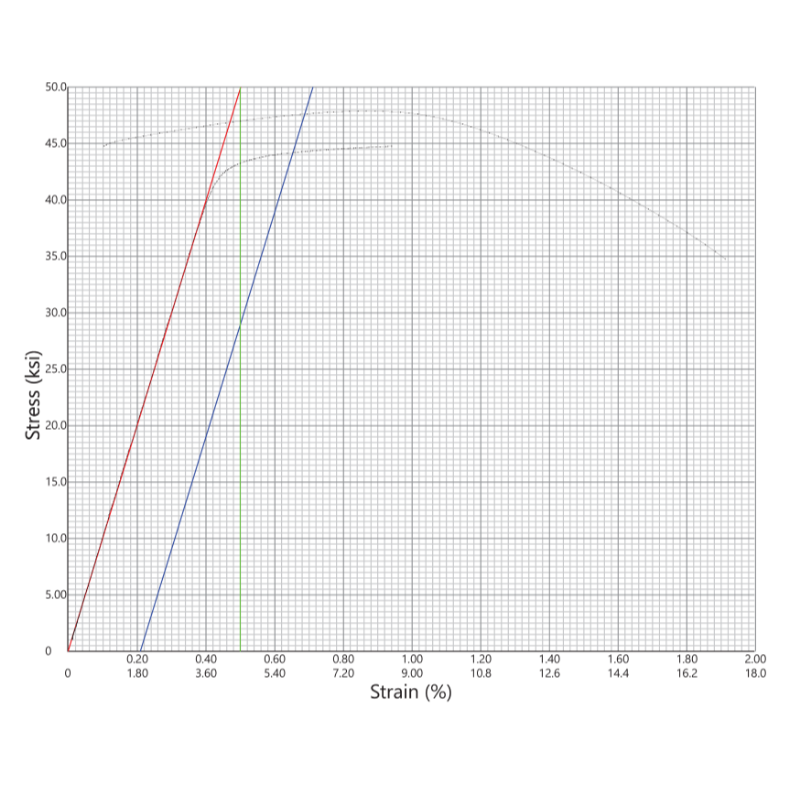

Extensomètres sans contact Imetrum série Vector, Précision Classe 0.5

Précision Métrologique

Certifié ISO 9513 Classe 0.5 et ASTM E83 Classe B-1, garantissant fiabilité et répétabilité des données pour tous vos rapports d'essais de matériaux.

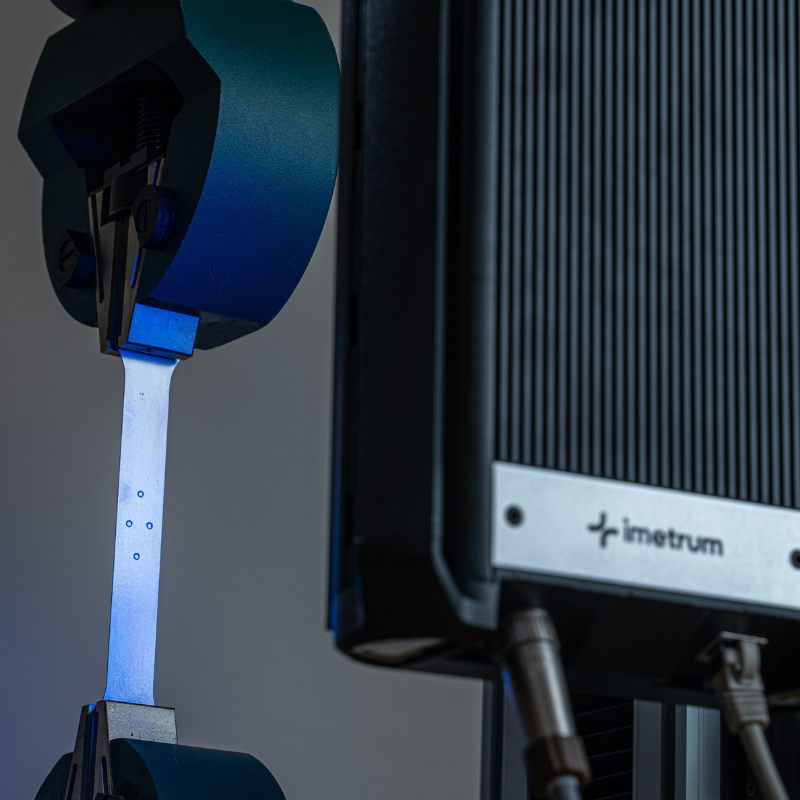

Connexion facile de Vector U200, U70 et B80 : analogique +/- 10 Vcc et numérique

Intégration Universelle

Remplacement direct de vos capteurs conventionnels via une sortie analogique ±10 Vcc (et numérique), sans interface externe ni modification logicielle lourde.

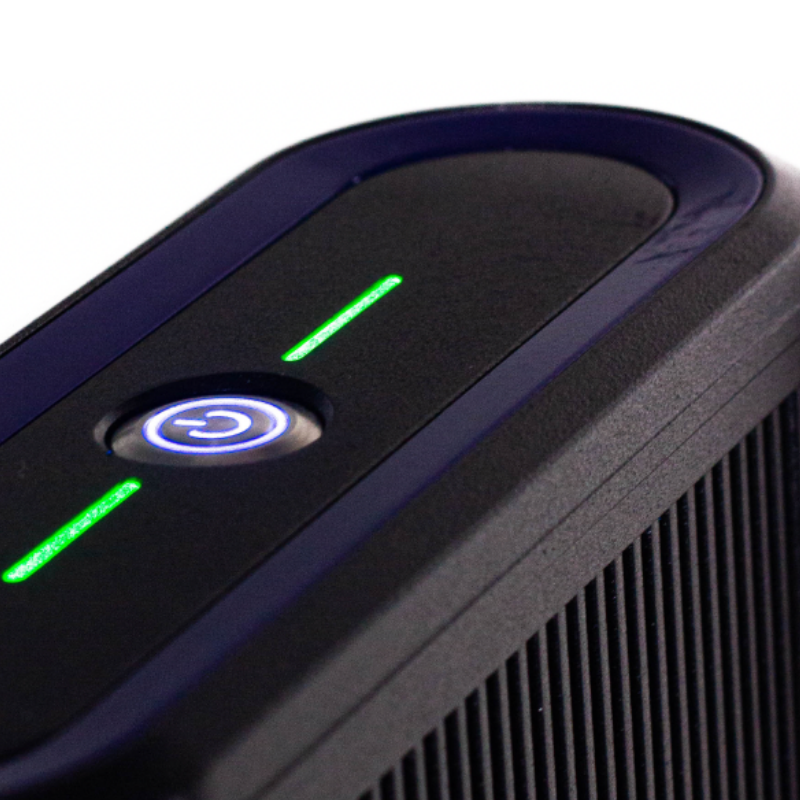

Série Vector : extensomètres automatiques sans contact IA

Productivité Maximale

Détection automatique par IA embarquée et préparation rapide (2 repères), permettant d'enchaîner les tests sur différentes éprouvettes sans recalibrage.

2 Modèles Axiaux, 1 bi-axial

Découvrez les trois modèles standards avec laser d'alignement et éclairage intégré, configurés pour répondre à la diversité de vos géométries d'éprouvettes

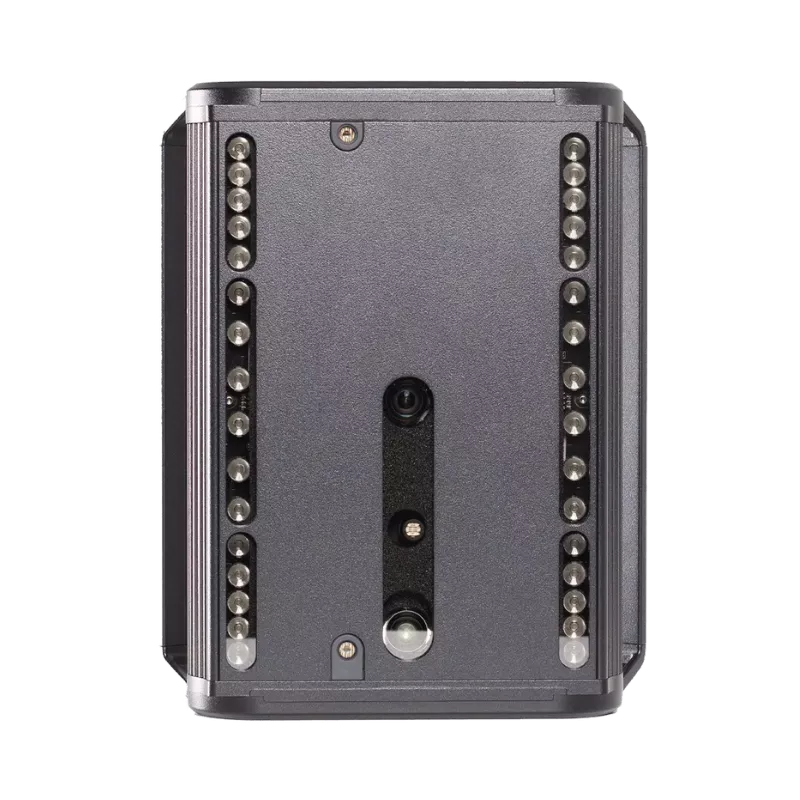

Extensomètre sans contact polyvalent Vector U200 pour essais de traction sur métaux et plastiquesSpécifications Techniques

Vector U200

La référence pour les essais standards Le Vector U200 est l’extensomètre uniaxial le plus polyvalent de la gamme Imetrum. Conçu pour couvrir un large spectre d'allongements, il s'adapte aux éprouvettes de dimensions moyennes à grandes. Sa plage de mesure étendue en fait l’outil idéal pour les laboratoires devant caractériser une grande variété de matériaux avec un seul et même appareil. Spécifications clés : Type : Uniaxial (déformation longitudinale) Base de mesure (longueur de jauge) : 25 mm à 180 mm Précision : ISO 9513 Classe 0.5 / ASTM E83 Classe B-1 Distance de travail : 300 mm (fixe) Sortie : Analogique ±10V

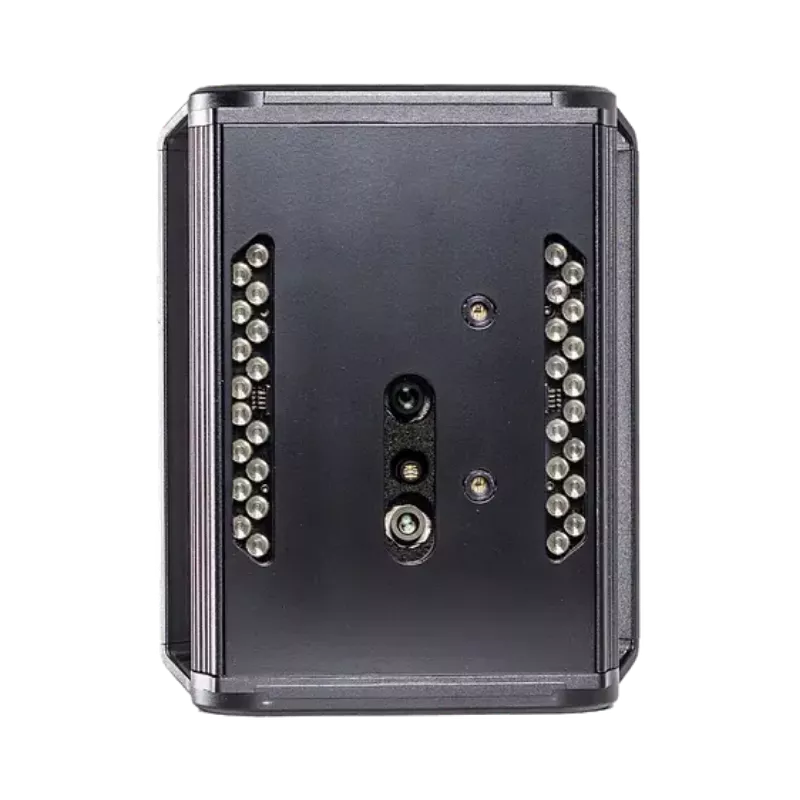

Extensomètre optique haute résolution Vector U70 pour petite éprouvette et jauge 10 à 50 mmSpécifications Techniques

Vector U70

La haute résolution pour petites éprouvettes Le Vector U70 est l'extensomètre uniaxial de référence pour les essais nécessitant une résolution extrême sur des bases de mesure réduites. Optimisé pour des longueurs de jauge allant de 10 mm à 50 mm, il est l'outil privilégié pour la caractérisation des métaux fins, des polymères techniques et des petits composants électroniques. Spécifications clés : Type : Uniaxial (déformation longitudinale) Base de mesure (longueur de jauge) : 10 mm à 50 mm Précision : ISO 9513 Classe 0.5 / ASTM E83 Classe B-1 Distance de travail : 300 mm (fixe) Sortie : Analogique ±10V

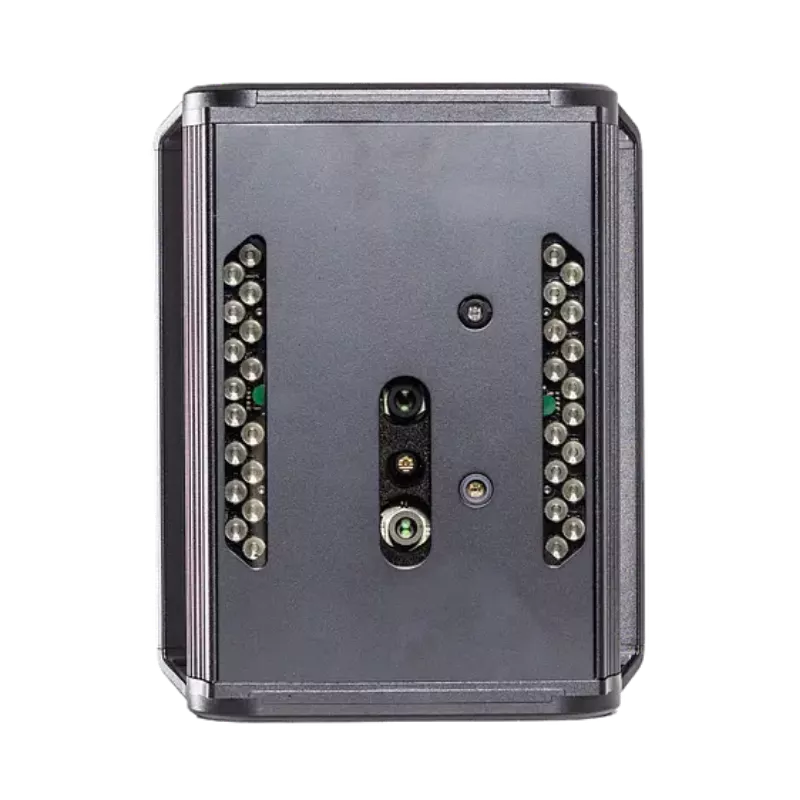

Extensomètre biaxial Vector B80 mesure simultanée de déformation axiale et transversaleSpécifications Techniques

Vector B80

L'expertise biaxiale et haute résolution Le Vector B80 est l'extensomètre spécialisé pour la mesure simultanée des déformations axiales et transversales. Il est l'outil indispensable pour déterminer les caractéristiques complexes des matériaux, telles que le coefficient de Poisson ou les coefficients d'anisotropie. Sa conception lui permet de travailler sur des éprouvettes de très petites dimensions, là où les modèles uniaxiaux atteignent leurs limites. Spécifications clés : Type : Biaxial (déformations perpendiculaires simultanées) Longueur de jauge : 7,5 mm à 70 mm (axial) / 6 mm à 25 mm (transversale) Précision : ISO 9513 Classe 0.5 / ASTM E83 Classe B-1 Distance de travail : 300 mm (fixe) Sortie : Analogique ±10V
Besoin d'aide pour choisir votre extensomètre ?
Télécharger la Documentation

Transformez vos essais mécaniques avec la technologie Vector

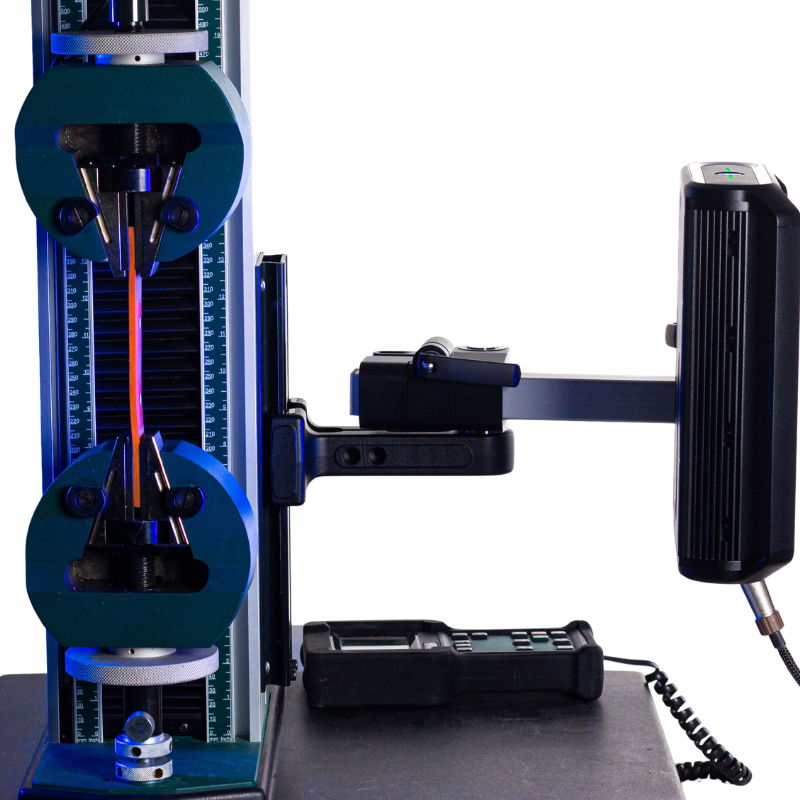

Gamme Imetrum Vector, extensomètres sans contact modèles U70, U200 et B80 à installer sur machine d'essais universelle.

Simplifiez vos essais et gagnez en productivité

Grâce à leur détection automatique de l’éprouvette, les extensomètres uniaxiaux Vector U200 et U70, ainsi que le modèle biaxial B80, accélèrent vos campagnes d’essais. Les changements de capteurs et réglages laborieux deviennent inutiles. Vous enchaînez vos tests sans modifier le paramétrage usine, même lorsque les configurations diffèrent, pour une efficacité inégalée sur le marché.

Haute précision et conformité aux normes

La précision en temps réel des extensomètres Vector couvre un large spectre d’allongements. Des métaux haute résistance aux polymères souples, chaque mesure respecte ou dépasse les exigences ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Expédiés étalonnés, nos capteurs intègrent un outil de validation automatique pour garantir des données traçables en seulement quelques secondes avant chaque série d’essais.

Polyvalence, économie et intégration directe

Conçus pour s’intégrer sans contrainte à vos installations, les systèmes Vector délivrent une sortie analogique ±10 Vcc proportionnelle à la déformation. Ils remplacent directement vos capteurs conventionnels sans interface externe requise.

  • Support de montage : Compatible rails T-Slot avec extension ajustable rotative et maintien magnétique.

  • Mesure en enceinte : Capacité unique à assurer des mesures de haute précision au travers de la vitre d'une enceinte thermique

Détection de marquage intelligent par IA

La préparation se résume à deux repères de jauge via un gabarit fourni. L'IA embarquée détecte instantanément la jauge et génère un signal de sortie précis, même en cas de rotation de l'éprouvette grâce à une gestion native de la mesure en 3D.

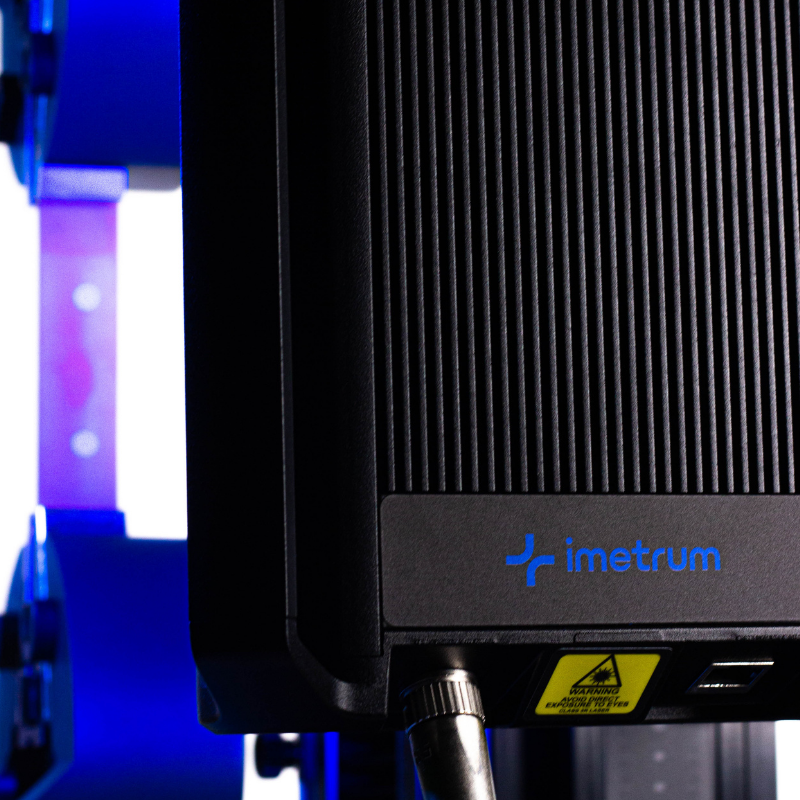

Vector : Détection de repère de jauge automatique par IA

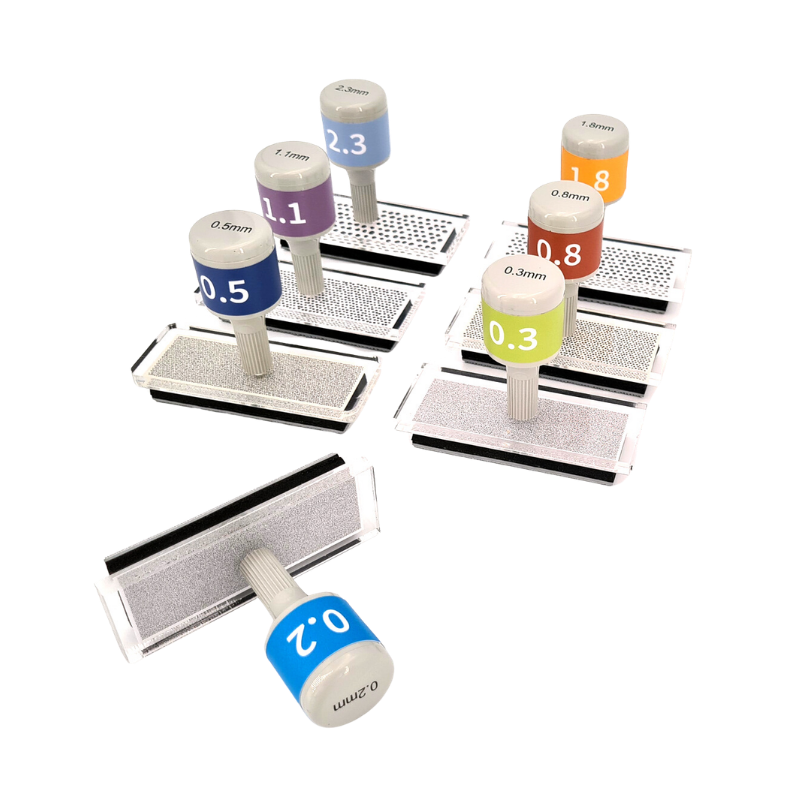

Kits de marquage Imetrum, Accessoires de marquage pour extensométrie optique DIC : stylos, gabarits de jauge et tampon encreur pour motif moucheté.

Commandez votre Kit de Marquage

Inclus avec chaque Vector, disponible en réassort.

Le secret de la réactivité et de la précision de la série Vector réside aussi dans la qualité de ses repères. Assurez-vous une détection instantanée par l'IA avec nos kits complets : feutres haute performance, gabarits de précision et tampons pour motif moucheté.

Commander des consommables

Spécifications & FAQ Vector

Quels sont les avantages concrets du Vector par rapport aux capteurs classiques ?

Le terme « sans contact » signifie qu'aucun clip, câble ou capteur n'est fixé sur l'éprouvette. Cette méthode élimine toute influence mécanique sur la mesure, ce qui est crucial pour les matériaux délicats. Un seul appareil Vector peut remplacer plusieurs extensomètres clip-on, LVDT ou systèmes vidéo traditionnels, permettant des essais jusqu'à la rupture sans interruption.

Vector fournit des mesures en temps réel via une connexion BNC analogique ±10V. Il est compatible avec la majorité des machines d'essais universelles, que ce soit à température ambiante ou à l'intérieur d'une enceinte thermique.

Absolument. Vector est opérationnel en seulement 40 secondes grâce à quatre étapes simples : Installer, Marquer, Aligner et Mesurer. Pour assister l'opérateur, il intègre un guide d'alignement laser, des indicateurs d'état et une application d'interface adaptative.

Il s'appuie sur un système de vision en boucle fermée exploitant l'intelligence artificielle. Grâce à la reconnaissance de motifs (pattern recognition), Vector détecte les marquages et produit une mesure précise en moins d'une seconde, sans nécessiter de configuration complexe de la part de l'utilisateur.

Chaque extensomètre satisfait ou excède les exigences des normes ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Chaque unité est livrée avec une éprouvette de référence permettant de vérifier automatiquement la performance du système à tout moment.

Seul le Vector B80 est biaxial, ce qui lui permet de mesurer simultanément dans deux directions perpendiculaires (axiale et transversale). Cela permet de calculer le coefficient de Poisson, le ratio de déformation plastique (r) et l'exposant d'écrouissage (n). Les modèles U70 et U200 sont strictement uniaxiaux.

Pour maintenir des performances optimales, la fenêtre frontale en acrylique de qualité optique doit rester propre :

  • Nettoyage : Utilisez exclusivement un chiffon en microfibre propre pour éviter les rayures.

  • Poussière : Utilisez de l'air comprimé à basse pression, en maintenant la buse à au moins 150 mm de la fenêtre.

  • Traces : Essuyez délicatement les marques ou taches avec le chiffon microfibre.

Imetrum met à disposition un guide de dépannage complet. Vous trouverez toutes les instructions et conseils utiles dans le manuel officiel disponible en ligne : Consulter le manuel Vector.

Documentation & Supports Techniques

Accédez à nos fiches techniques, manuels pdf, tutoriels vidéos, guides d'installation et études de cas industrielles.
Explorer les ressources

Mescan X Imetrum

Leader mondial de la mesure de précision sans contact, Imetrum développe l'algorithme breveté Video Gauge™, reconnu pour sa précision et sa stabilité de mesure haute performance en temps réel comme en post-traitement. Mescan, vous offre un accès direct à la technologie Imetrum avec la garantie d'un service de proximité et d'une expertise métier reconnue.
