Prescale 5LW
Prescale 5LW est un film de mesure de pression par empreinte couleur fabriqué par Fujifilm couvrant la plage 6 à 50 kPa.
- Mesure de 6 à 50 kPa
- Utilisation entre 20 et 35°C
- Type Ultra Extreme Low Pressure

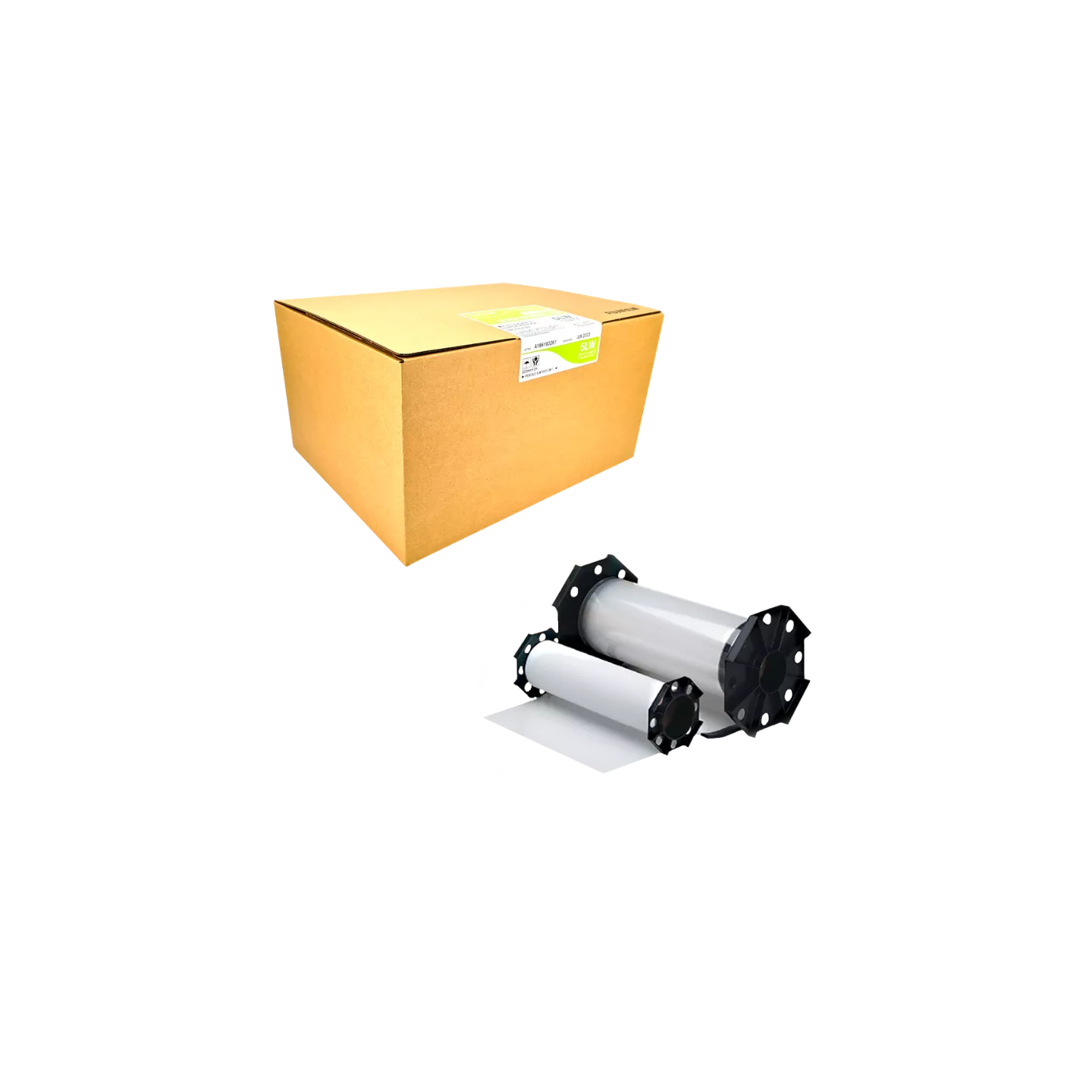

- Rouleau 320 mm x 2 m
Type de produit
Conditionnement
Caractéristique
Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.
Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.
Spécifications & Contextes d'Utilisation
Film de mesure Fujifilm Prescale 5LW "Ultra Extreme Low Pressure"
Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.
Le film Prescale 5LW cartographie les pressions comprises entre 6 kPa (seuil de détection) et 50 kPa (saturation de la couleur). Il est disponible en stock France conditionné en rouleaux de 320 mm x 2 m.
Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.
- Economique et facile à utiliser
- Pas de modification du procédé
- Vérification de la pression appliquée
- Contrôle de l'homogénéité du contact
- Interprétation visuelle instantanée
- Analyse numérique avec Prescale Mobile
Exemples d'applications
Les MEMS sont des composants minuscules (comme les accéléromètres des smartphones). Lors de leur assemblage ou de leur test, une pression de contact trop élevée peut briser les micro-structures en silicium.
Usage : Vérifier la force d'appui des pointes de test sur les micro-puces pour garantir un contact électrique sans dommage structurel.
Pour les écrans de nouvelle génération capables de détecter différents niveaux de pression (force tactile), il est nécessaire de valider la réponse du capteur sur toute sa surface.
Usage : Appliquer une pression calibrée minimale pour s'assurer que le capteur interne de l'appareil réagit uniformément, même sous un poids de quelques grammes.
En recherche sur la microfluidique, on étudie comment deux surfaces se rejoignent pour emprisonner ou guider des liquides à l'échelle du micron.
Usage : Mesurer la pression de contact entre un moule en polymère et un substrat en verre pour garantir une étanchéité parfaite des micro-canaux sans déformer les parois internes.
Les batteries à électrolyte solide nécessitent un contact intime entre les couches pour permettre le passage des ions, mais une pression trop forte peut créer des court-circuits internes par percement des couches minces.
Usage : Contrôler l'homogénéité du pressage lors du laminage des électrodes et de l'électrolyte solide à très basse pression.
Lors de la pose de revêtements optiques ou du montage de lentilles de contact haute performance, la moindre déformation mécanique change les propriétés de réfraction.
Usage : Vérifier que les supports de maintien de la lentille durant le processus de fabrication n'exercent pas de contrainte mécanique mesurable qui pourrait induire des aberrations optiques.
Les robots collaboratifs ou médicaux sont de plus en plus équipés de "peaux" sensibles pour détecter le contact avec un humain ou manipuler des objets fragiles (comme des tissus biologiques).
Usage : Calibrer les capteurs de pression tactiles intégrés aux doigts du robot en comparant les données électroniques avec la trace physique laissée sur le film 5LW.
Points de vigilance cruciaux pour Prescale 5LW
Manipulation : Ce film est si sensible que même une manipulation brusque avec les doigts ou un stockage inapproprié peut déclencher la coloration (formation de micro-points rouges).
Facteurs environnementaux : À ces niveaux de pression les variations de température et d'hygrométrie modifient considérablement le résultat. Lorsque cela est possible, l'utilisation d'une chambre à atmosphère contrôlée est préconisée pour des mesures répétables.
Analyse : Le système de lecture numérique est vivement recommandée ici, car l'œil humain ne peut pas distinguer avec précision les nuances de rose extrêmement pâles produites à ces pressions.
Caractéristiques Techniques
| Plage de mesure | 0,006 à 0,05 MPa |
|---|---|
| Température de fonctionnement | 20 à 35°C |
| Précision | ± 10% |
| Epaisseur | Film A : 95 ± 10 µm + Film C : 85 ± 10 µm |
| Conditionnement | Rouleau |
