Prescale 4LW
- Mesure de 50 à 200 kPa
- Utilisation entre 20 et 35°C
- Type Extreme Low Pressure
- Rouleau 320 mm x 3 m
Conditionnement
Prix:
684,00 €
TTC
Réapprovisionnement nécessaire
Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.
Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.
Spécifications & Contextes d'Utilisation
Film de mesure Fujifilm Prescale 4LW "Extreme Low Pressure"

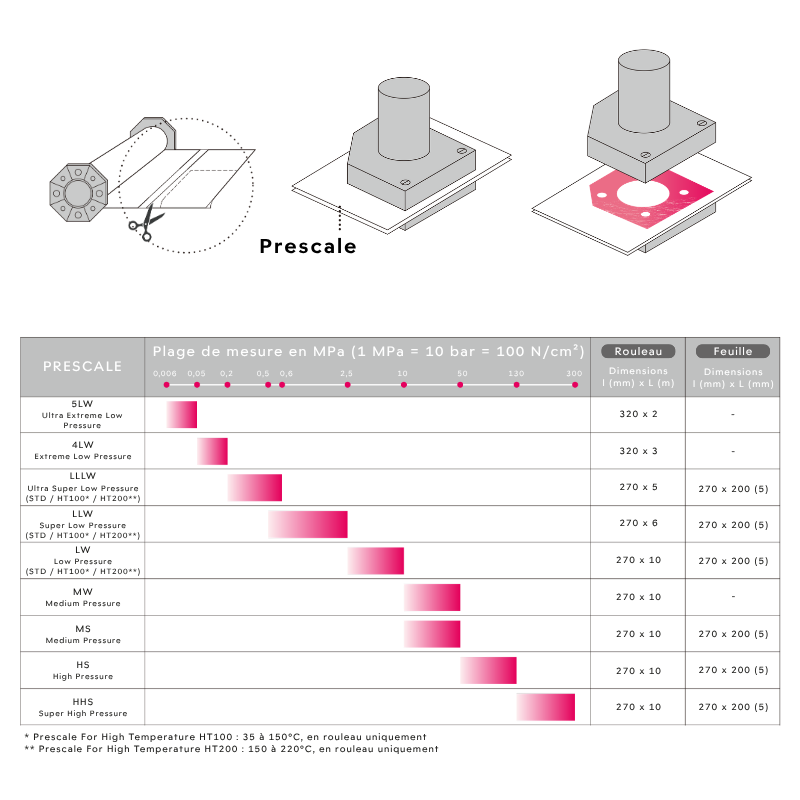

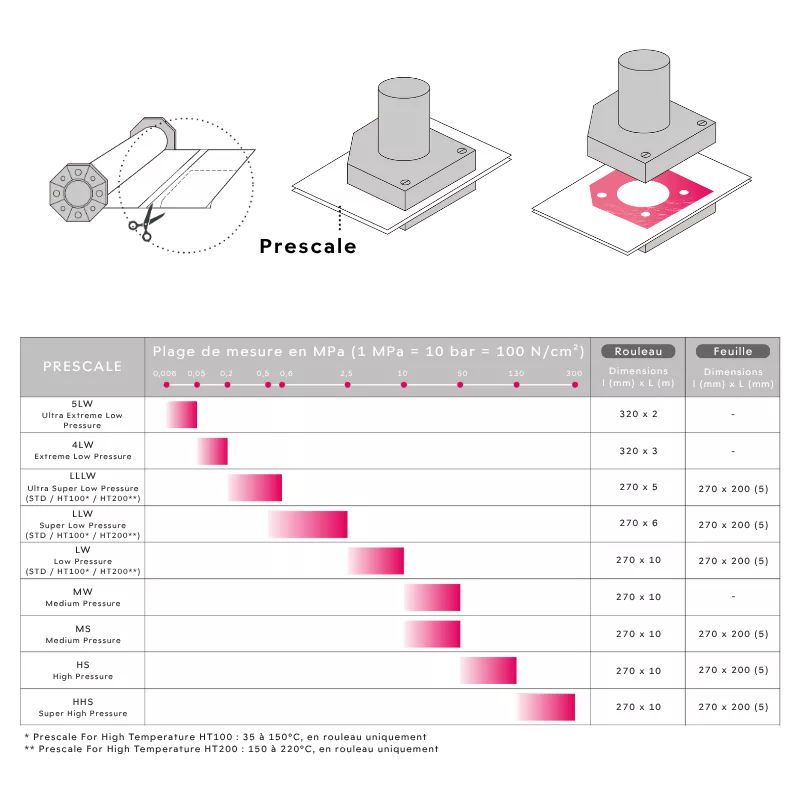

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.
Le film Prescale 4LW cartographie les pressions comprises entre 50 kPa (seuil de détection) et 200 kPa (saturation de la couleur). Il est disponible en stock France conditionné en rouleaux de 320 mm x 3 m.
Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.
- Economique et facile à utiliser
- Pas de modification du procédé
- Vérification de la pression appliquée
- Contrôle de l'homogénéité du contact
- Interprétation visuelle instantanée
- Analyse numérique avec Prescale Mobile
Exemples d'applications
Dans la fabrication de smartphones ou de tablettes, les couches de l'écran sont laminées ensemble. Une pression trop forte brise les composants, tandis qu'une pression inégale crée des bulles d'air ou des défauts d'affichage.
Usage : Vérifier que les rouleaux de lamination appliquent une pression parfaitement uniforme sur toute la largeur de la dalle.
Les piles à combustible sont composées d'un empilement de plaques bipolaires. Pour éviter les fuites d'hydrogène sans écraser les membranes fragiles, la pression de serrage doit être extrêmement précise et homogène.
Usage : Cartographier la pression de contact entre les plaques pour valider le design des joints d'étanchéité.
Pour obtenir une impression nette sans bavure, le transfert d'encre entre le cylindre porte-blanchet et le papier doit se faire avec une pression minime mais constante.
Usage : Insérer le film entre les cylindres pour détecter un éventuel parallélisme défaillant ou une usure locale du revêtement en caoutchouc.
Les blisters de médicaments ou les poches de perfusion sont scellés par chaleur et pression. Comme les matériaux sont fins, une pression excessive peut percer le plastique.
Usage : Contrôler l'alignement des mâchoires de soudure pour garantir que la force de fermeture est suffisante pour l'étanchéité, mais assez faible pour préserver l'intégrité du film plastique.
En microélectronique, le processus de Chemical Mechanical Polishing (CMP) nécessite d'appuyer le wafer contre un disque de polissage. La pression doit être infime pour retirer des nanomètres de matière de façon uniforme.
Usage : Mesurer la répartition de la charge exercée par la tête de polissage sur le wafer pour éviter les variations d'épaisseur de la puce.
Le film 4LW est assez sensible pour réagir à des pressions corporelles légères qui ne seraient pas détectées par des films standards.
Usage : Analyser la zone de contact et la répartition de la charge sous la plante du pied lors d'une phase statique ou l'ajustement d'une orthèse, afin d'identifier les points de pression susceptibles de causer des ulcères chez les patients diabétiques.
Point de vigilance pour Prescale 4LW
Facteurs environnementaux : À ces niveaux de pression le film est très sensible à l'humidité et à la température ambiante. Pour une précision optimale, il est recommandé d'utiliser le système d'analyse numérique Prescale Mobile plutôt qu'une simple comparaison visuelle avec la charte de couleurs.
Caractéristiques Techniques
| Plage de mesure | 0,05 à 0,2 MPa |
|---|---|
| Température de fonctionnement | 20 à 35°C |
| Précision | ± 10% |
| Epaisseur | Film A : 95 ± 10 µm + Film C : 85 ± 10 µm |
| Conditionnement | Rouleau |
