Système d’Analyse FPD-8010E
Système d'analyse métrologique haute résolution
La solution de référence pour la quantification et la cartographie scientifique des pressions de contact.
- Haute résolution : Analyse fine des empreintes via scanner étalonné.
- Métrologie avancée :Réduction de l'incertitude de mesure à ±-5%
- Modélisation 3D : Visualisation avancée de la distribution des forces.
- Rapports complets : Analyse statistique détaillée et export de données.
Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.
Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.
Spécifications & Contextes d'Utilisation
L'excellence de l'analyse numérique pour un diagnostic de haute précision.
Le système FPD-8010E est l'outil de référence pour les laboratoires de R&D, les services qualité et les centres de maintenance exigeant une quantification rigoureuse. En convertissant les nuances chromatiques des films Prescale en données numériques via un scanner de haute résolution, ce système élimine la subjectivité de l'interprétation visuelle pour laisser place à une analyse de précision.
Une puissance d'analyse approfondie

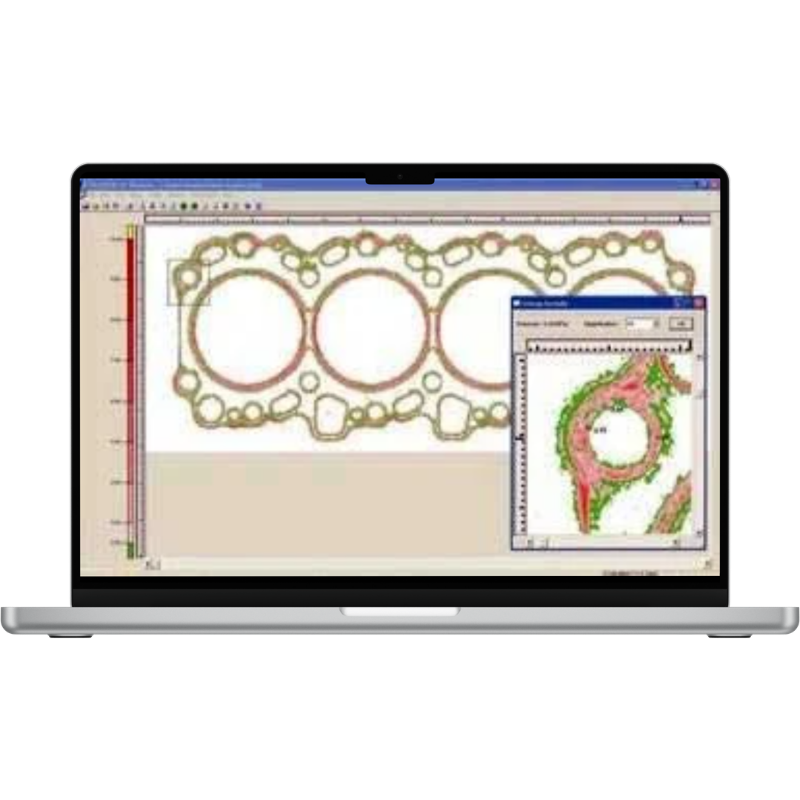

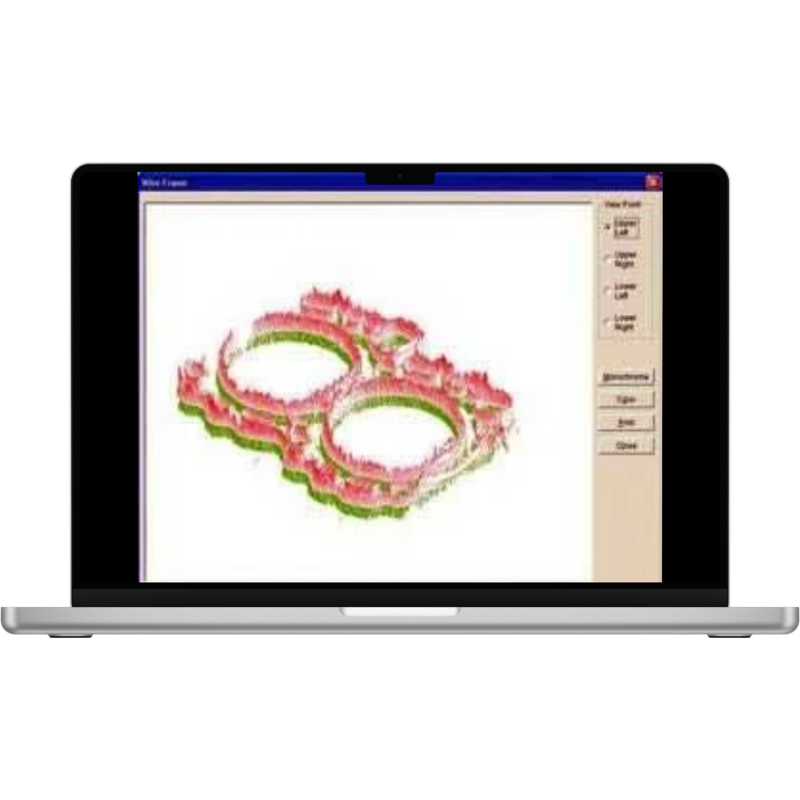

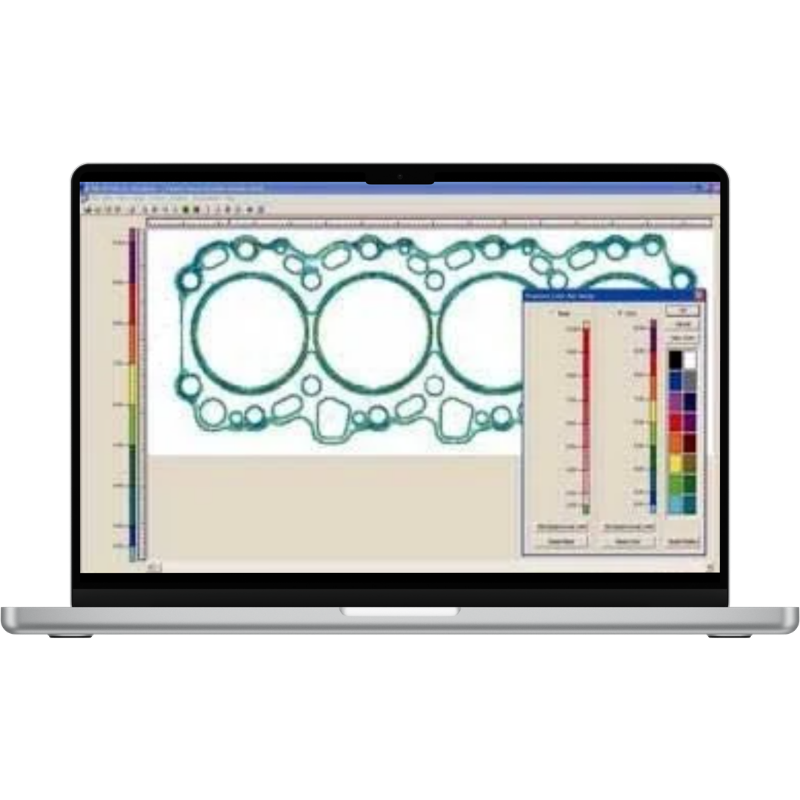

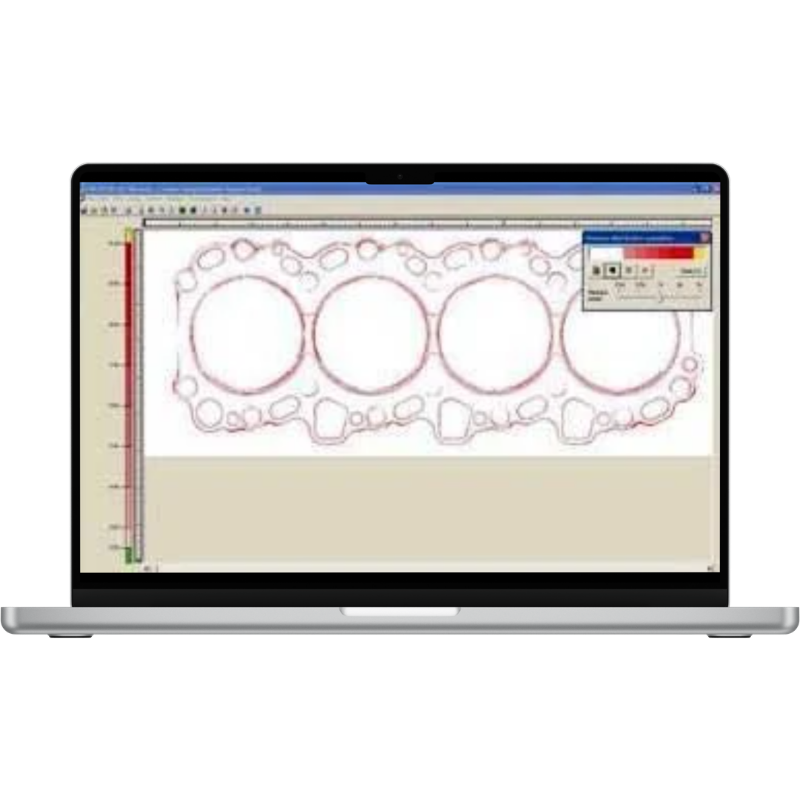

Le logiciel FPD-8010E permet d'aller bien au-delà de la simple estimation de pression. Il offre une compréhension globale des interactions mécaniques grâce à des outils de modélisation 2D et 3D. Chaque zone d'intérêt peut être isolée pour en extraire des données critiques telles que la charge totale exercée en Newtons, la pression moyenne et la surface de contact effective.
Pourquoi choisir le système FPD-8010E ?
Expertise de laboratoire : Idéal pour valider le parallélisme de rouleaux, l'étanchéité de joints ou la répartition de charge sur des assemblages complexes.
Stabilité des données : Le système intègre des fonctions de filtrage et de lissage permettant d'identifier les points de pression critiques tout en garantissant l'intégrité de la mesure.
Conformité technique : Utilisé par les leaders de l'industrie pour la validation de protocoles, le système FPD garantit des mesures alignées sur les spécifications les plus strictes.
Analyse de Section

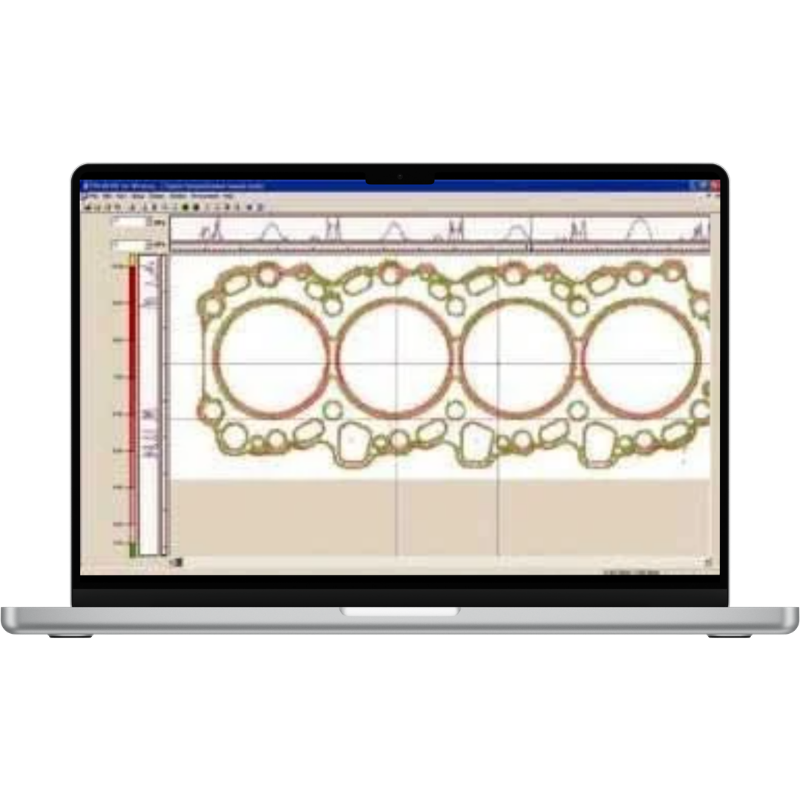

Tracez une ligne sur l'empreinte pour visualiser le profil de pression transversal sous forme de graphique.
Fonction Histogramme
Analysez la distribution statistique des niveaux de pression sur toute la surface capturée.
Conversion de Charge

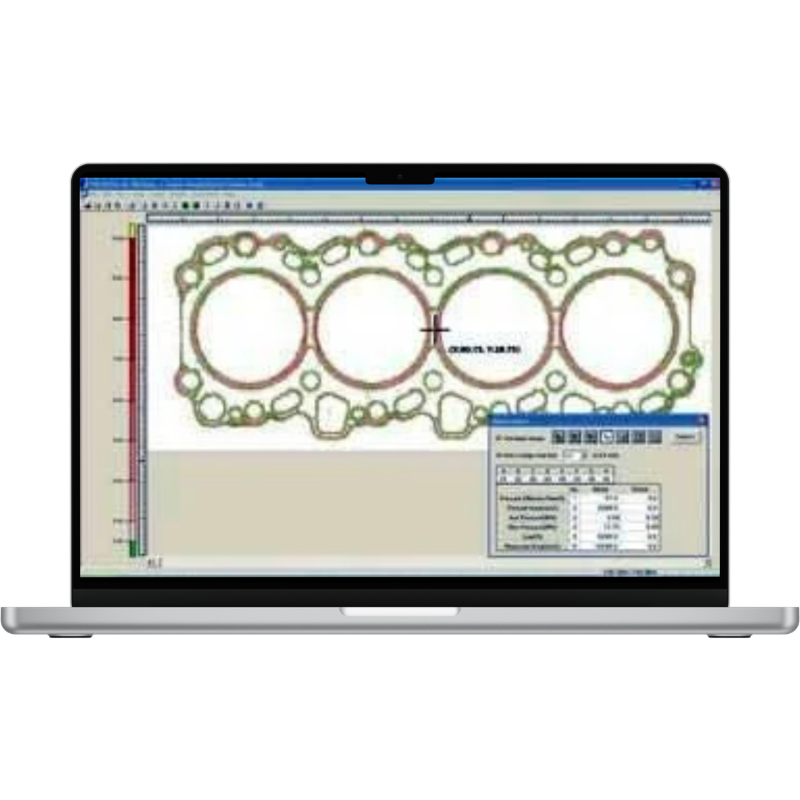

Calculez automatiquement la force totale (en N ou kgf) exercée sur la surface analysée.
Rapport d'Expertise
Consolidez toutes les données (images, graphiques, tableaux) dans un document d'analyse complet.
Caractéristiques Techniques

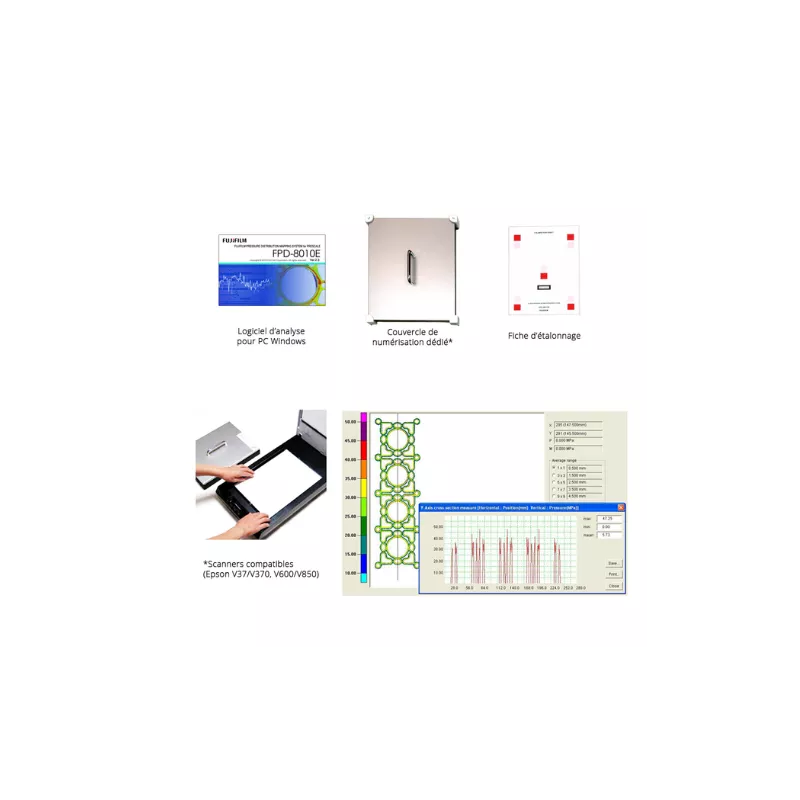

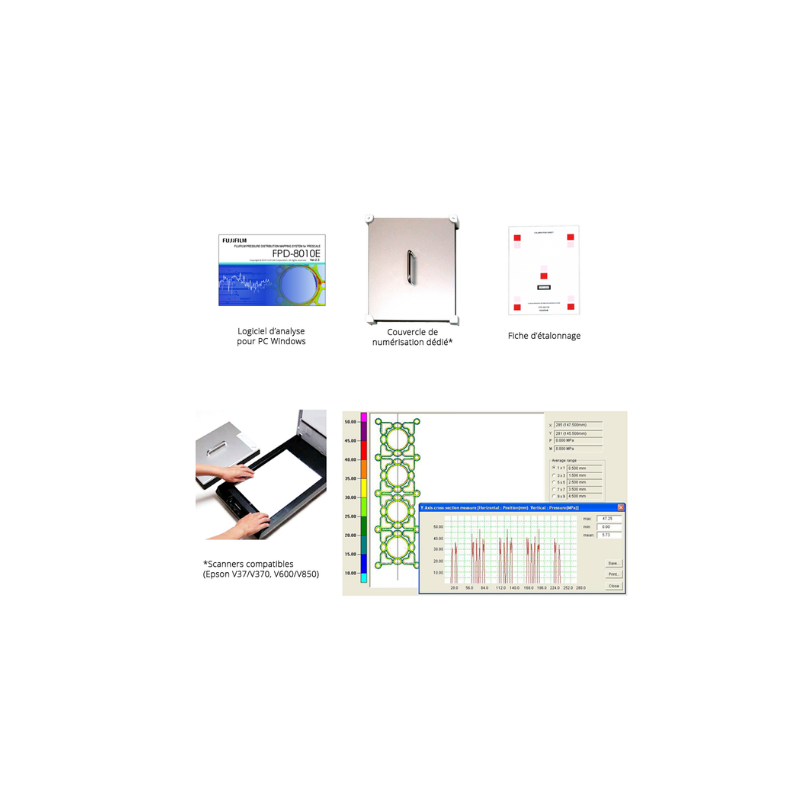

| Contenu du kit | 1 logiciel, 1 couvercle A4 pour scanners compatibles, 1 fiche d'étalonnage |
|---|---|
| Compatibilité | Prescale 5LW, 4LW, LLLW, LLW, LW, MW, MS, HS, HHS |
| Configuration minimale | Windows 7/8/10/11 |
| Non inclus | Scanner Epson A4 V37/V370/V600/V850 |
| Options | Scanner Epson V600 |
Documentation & Téléchargements
Films de mesure Fujifilm
document PDF
Fujifilm FPD8010E.pdf
document PDF
Informations Complémentaires
Documentation & Supports Techniques
Retrouvez tous les éléments nécessaires à la mise en œuvre de vos tests : fiches produits, notes d'application, guides de sélection, ...
Infos & Devis
Nos spécialistes répondent sous 24h à vos demandes techniques et commerciales
À propos de notre partenaire
Leader mondial de l’imagerie et des technologies de précision, Fujifilm développe depuis des décennies la gamme Prescale, devenue le standard international pour la mesure de pression par empreinte. En tant que distributeur expert, Mescan vous apporte le support technique et la maîtrise de ces solutions pour vos applications les plus critiques.
