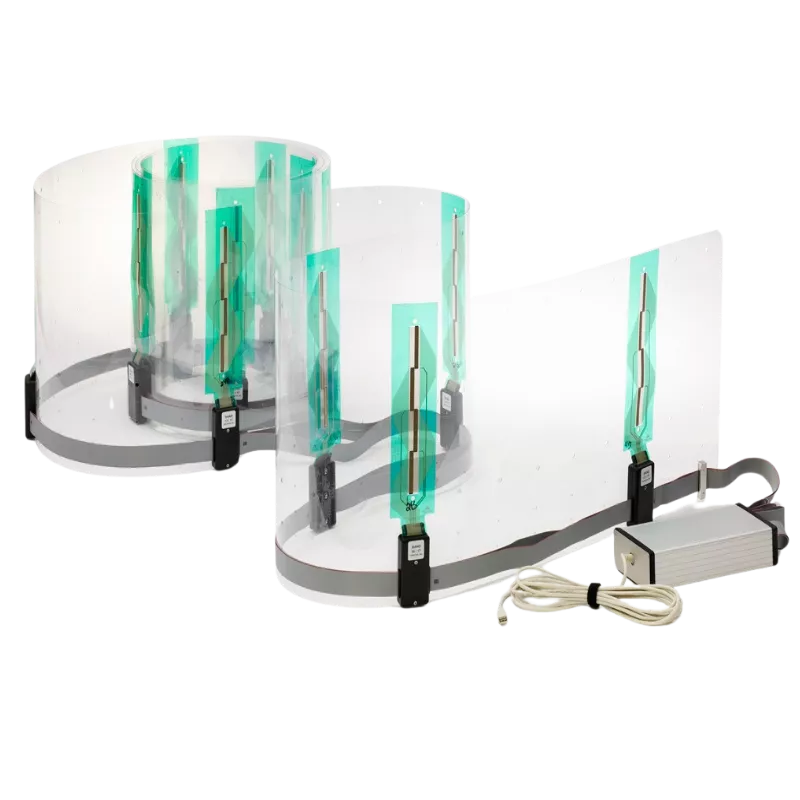

Système NPAT Tekscan connexion USB
Système Tekscan NPAT™ : Mesure de Pression entre Rouleaux | Mescan

Système NPAT™

Partenaire Tekscan

Profil de pincement et alignement de rouleaux (Nip)

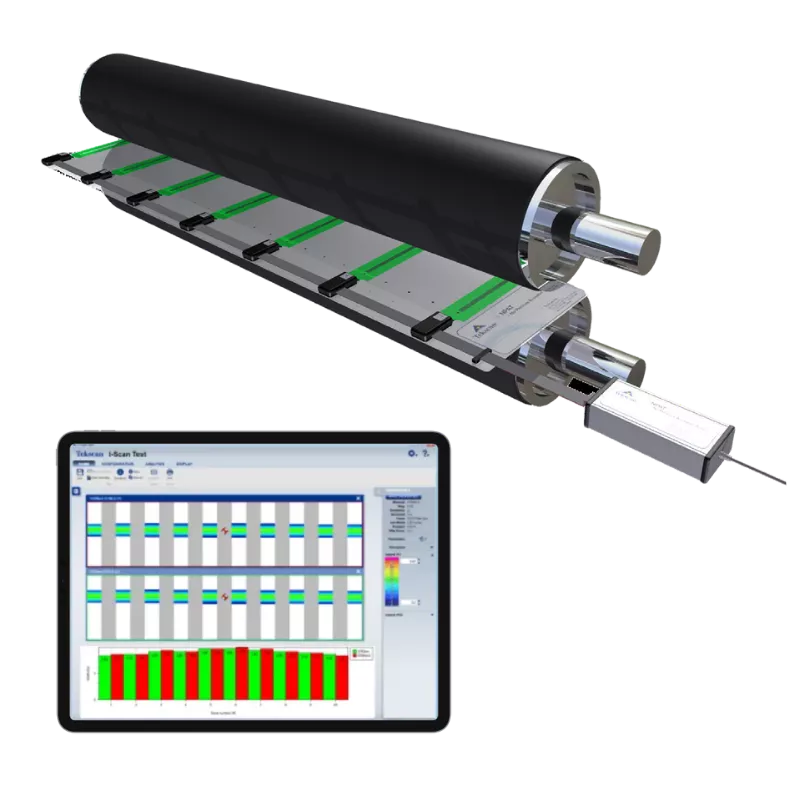

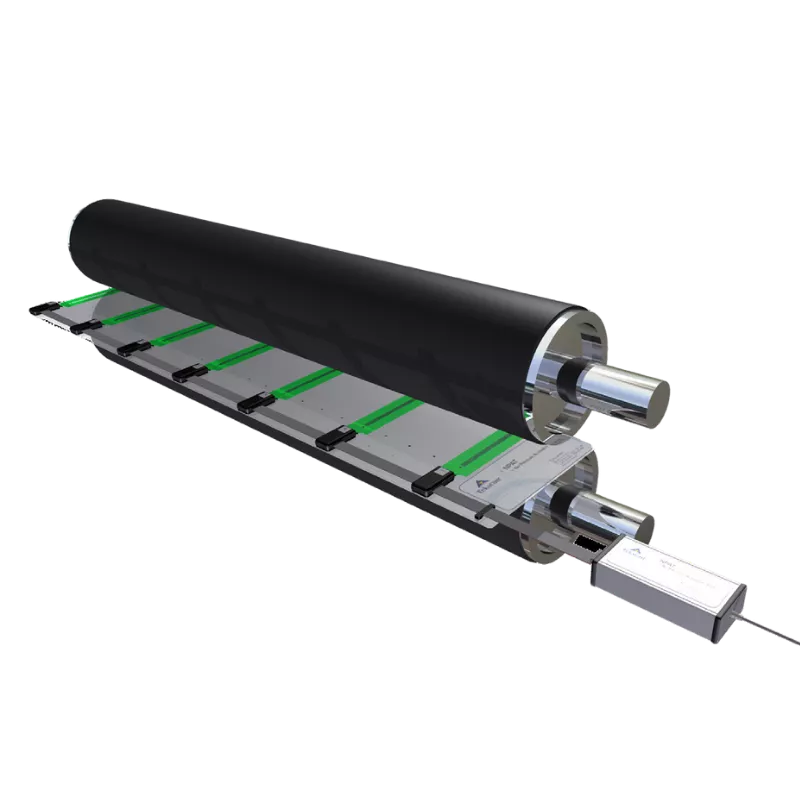

L'outil de terrain NPAT™ (Nip Pressure Alignment Tool) affiche en direct le profil de contact dynamique et mesure la répartition relative des pressions entre deux rouleaux. Conçu pour s'adapter à de nombreuses dimensions industrielles, il permet d'optimiser objectivement le réglage des machines afin d'éliminer les défauts d'alignement.

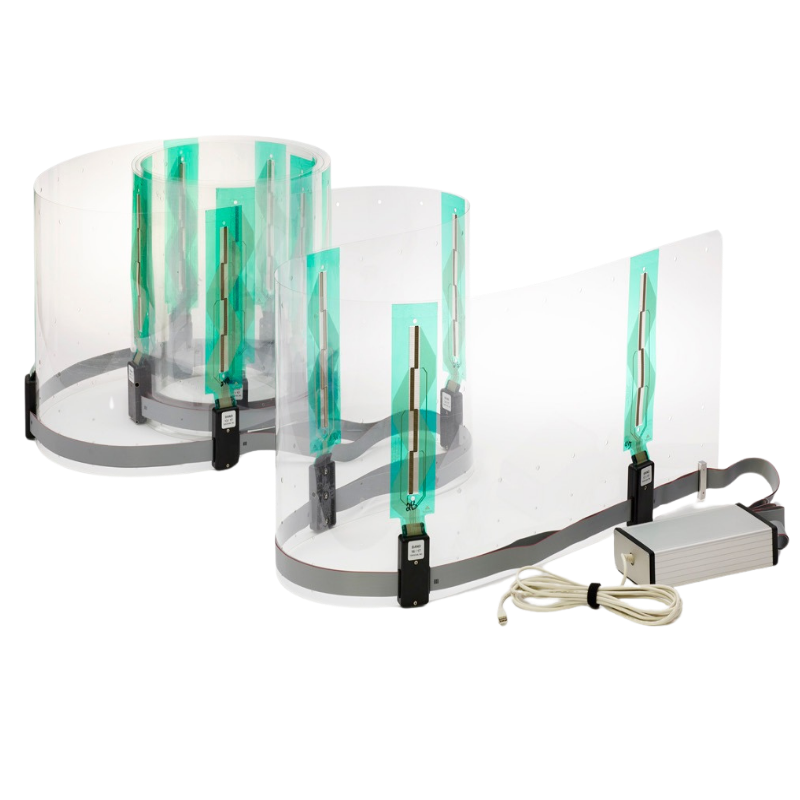

  • Conception modulaire: Bande à capteurs de pression flexible adaptée en longueur selon la taille des rouleaux.
  • Résolutions optimisées : 3 modèles aux résolutions spatiales fonction du diamètre de l'équipement.
  • Maintenance simplifiée : Capteurs individuels faciles à entretenir ou à remplacer.
  • Rangement pratique : Bande de mesure enroulée pour le stockage se remettant à plat instantanément pour l'utilisation.
Système de mesure de pression de nip entre rouleaux Tekscan NPAT
Système NPAT Tekscan connexion USB
Système Tekscan NPAT™ : Mesure de Pression entre Rouleaux | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Cartographie de pincement et d'alignement entre rouleaux

Le NPAT™ est le système de référence pour cartographier les empreintes de pincement (nip) et analyser la répartition de la pression relative entre deux rouleaux de lamination. Grâce à un réseau configurable de bandes de capteurs minces et flexibles, il s’adapte précisément aux dimensions de vos installations. En fournissant des données visuelles claires, le NPAT™ garantit un alignement parfait de vos rouleaux et un paramétrage optimal de vos machines, réduisant les rebuts tout en maximisant votre rendement de production.

Logiciel d'acquisition clair, intuitif et efficace

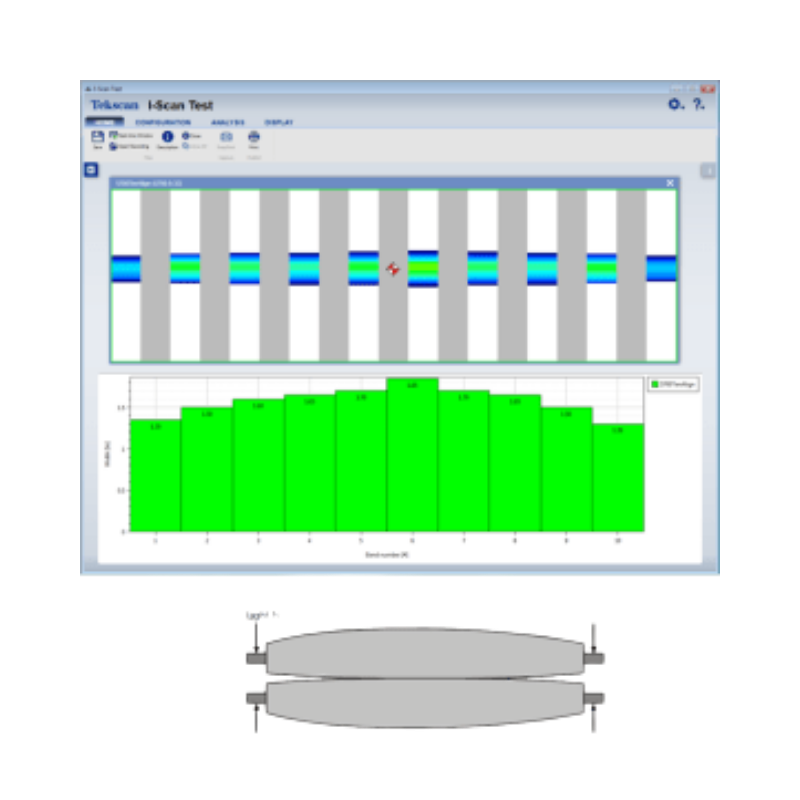

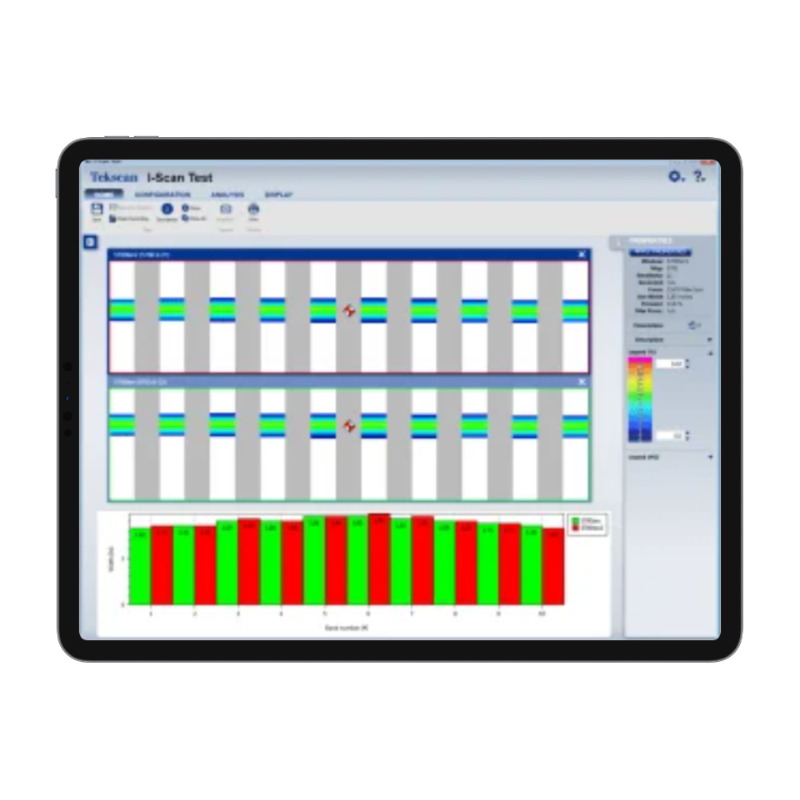

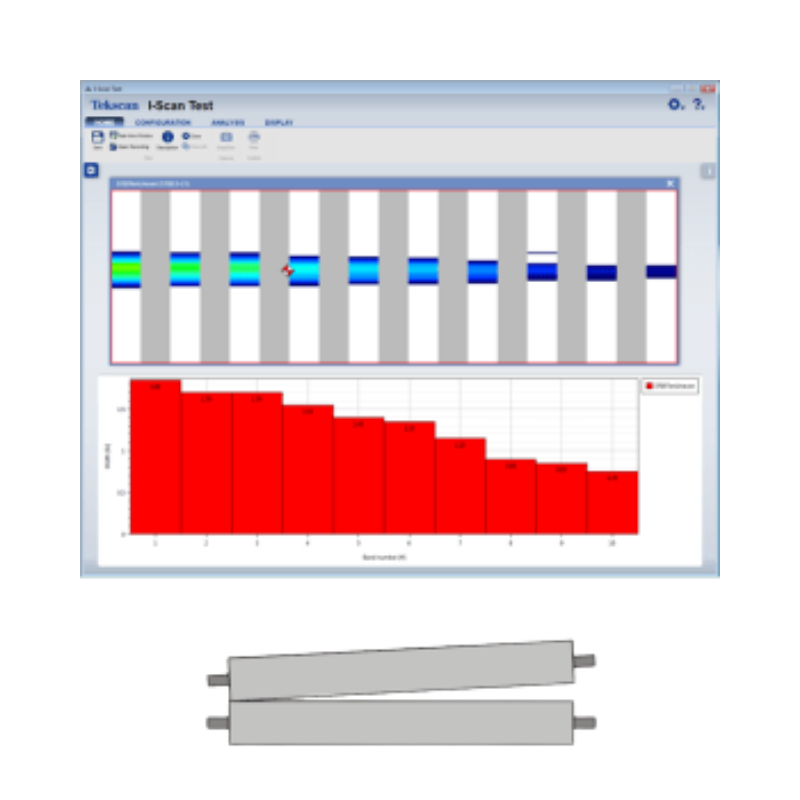

Le logiciel dédié propose une interface épurée pour identifier instantanément les défauts d'uniformité d'écrasement. La répartition de la pression est affichée en temps réel par bande de mesure sur toute la longueur du rouleau et peut être sauvegardée en un clic.

Fonctionnalités clés incluses :

  • Profils & Graphiques : Visualisation dynamique des forces relatives et de la largeur moyenne du nip.
  • Équilibre des charges : Indicateur intégré du centre de gravité des forces pour valider la symétrie du serrage.
  • Comparaison avancée : Échelle de couleurs claire et confrontation en temps réel des mesures avec vos profils de référence.
  • Évolutivité : Compatibilité totale avec l'électronique de poignée Evolution™ existante.

Des configurations modulaires adaptées à vos machines

Le système se décline en neuf configurations standards d'espacement pour couvrir toutes les architectures industrielles. Conçu pour mesurer des pressions allant jusqu'à 4 500 psi, le matériel se distingue par sa robustesse et sa praticité sur le terrain.

  • Modularité totale : Trois résolutions de capteurs disponibles pour s'adapter à des largeurs de contact comprises entre 44,45 mm et 223,5 mm.
  • Maintenance simplifiée : Bandes de mesure interchangeables à chaud et faciles à entretenir directement à l'atelier.
  • Ergonomie industrielle : Porte-bandes maintenant l'alignement parfait pendant l'essai, boîtier de protection pour l'électronique Evolution™, et structure souple facilement enroulable pour un rangement compact.

Caractéristiques Techniques

Compatibilité Windows 10 / 11
Connexion USB
Résolution Modèle 5700 : 1,3 mm Modèle 5705 : 1,3 mm Modèle 5707 : 1,5 mm

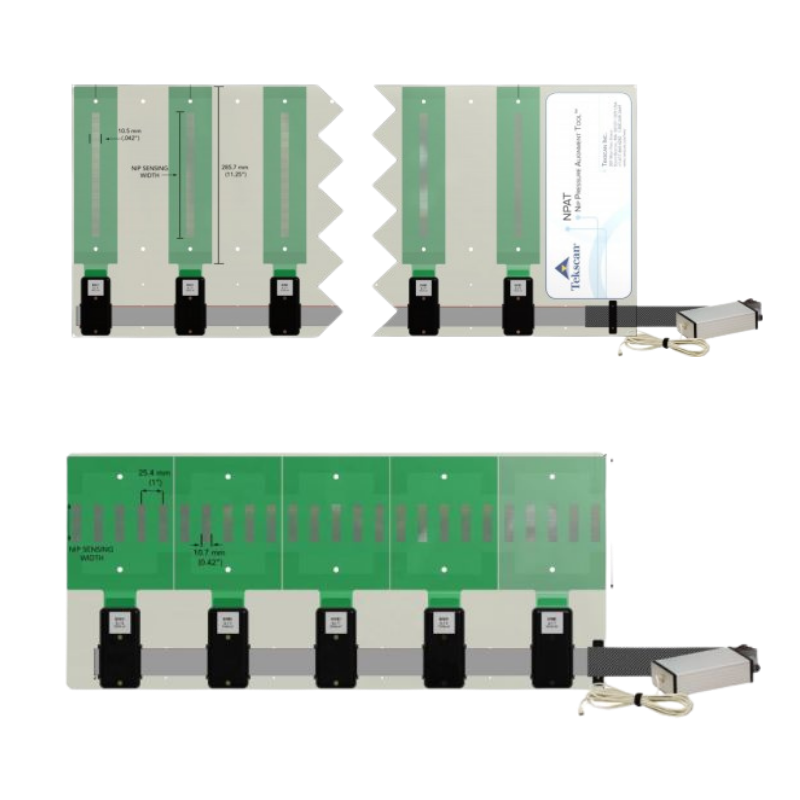

Dimensions Modèle 5700 : 223,5 x 457,2 mm à 223,5 x 6400,8 mm Modèle 5705 : 44,5 x 355,6 mm à 44,5 x 1625.6 mm Modèle 5707 : 201,2 x 1524 mm à 201,2 x 10 000 mm
