Système Grip™

Partenaire Tekscan

Analyse des pressions tactiles de préhension

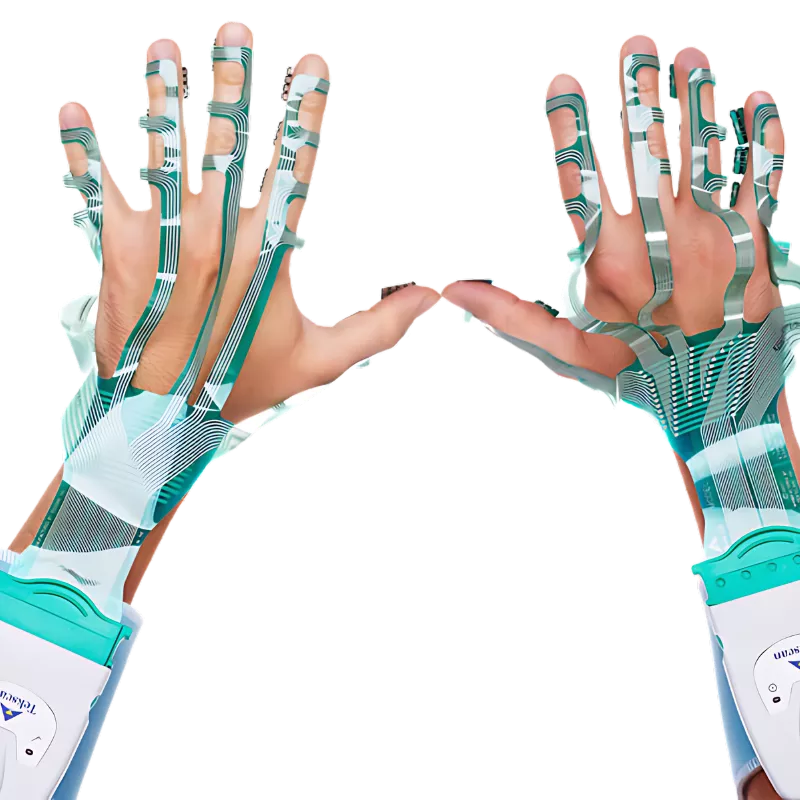

Le système Tekscan Grip™ mesure et quantifie en dynamique les forces, les surfaces et la durée des contacts à l'interface de la main. Il permet d'instrumenter un gant ou un objet pour analyser précisément la biomécanique de la préhension.

  • Confort et ergonomie : Idéal pour optimiser le design d'objets, d'outils, de packagings ou d'équipements sportifs.
  • Santé au travail : Permet d'étudier les mouvements répétés, le syndrome du canal carpien et les risques de TMS.
  • Capteur unique : Évalue les pressions statiques et dynamiques sur la paume et les doigts.
  • Polyvalence : Une solution clé pour la R&D industrielle, le sport, la médecine et la robotique.
Capteur de pression de préhension pour la main et les doigts Tekscan Grip
Tekscan Grip™ : Mesure des Pressions Tactiles de Préhension | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Configurations polyvalentes Grip™ & Électronique VersaTek™

Le système Grip™ est proposé en versions filaires ou sans fil afin de s'adapter précisément aux exigences de mobilité et au champ d'action de vos applications.

S'appuyant sur l'architecture hautes performances VersaTek™, il utilise des boîtiers de numérisation compacts appelés Cuffs. Directement connectés aux capteurs pour collecter les données, les Cuffs traitent et transmettent les signaux vers l’ordinateur via USB, WiFi ou stockage flash. Ultra-rapide, cette électronique est compatible avec de nombreux autres capteurs Tekscan (semelles, prothèses, assises), maximisant ainsi la rentabilité de votre investissement.

Trois modes de connexion et d'acquisition

VersaTek™ Wireless (Sans fil)

Idéal pour une totale liberté de mouvement, il transmet les données en temps réel à l'ordinateur jusqu'à une distance de 30 mètres, à une fréquence d'échantillonnage de 100 Hz.

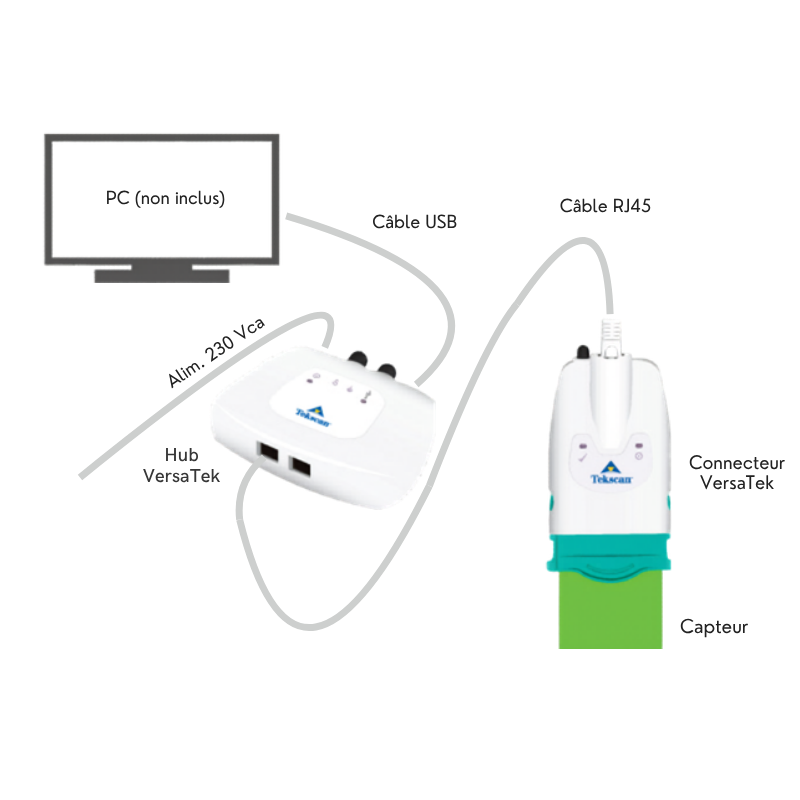

VersaTek™ Tethered (Filaire)

Relie directement l’électronique portée par le sujet à l'ordinateur via un port USB. Cette configuration est optimisée pour capturer les événements hautement dynamiques avec une fréquence d'échantillonnage élevée pouvant atteindre 750 Hz.

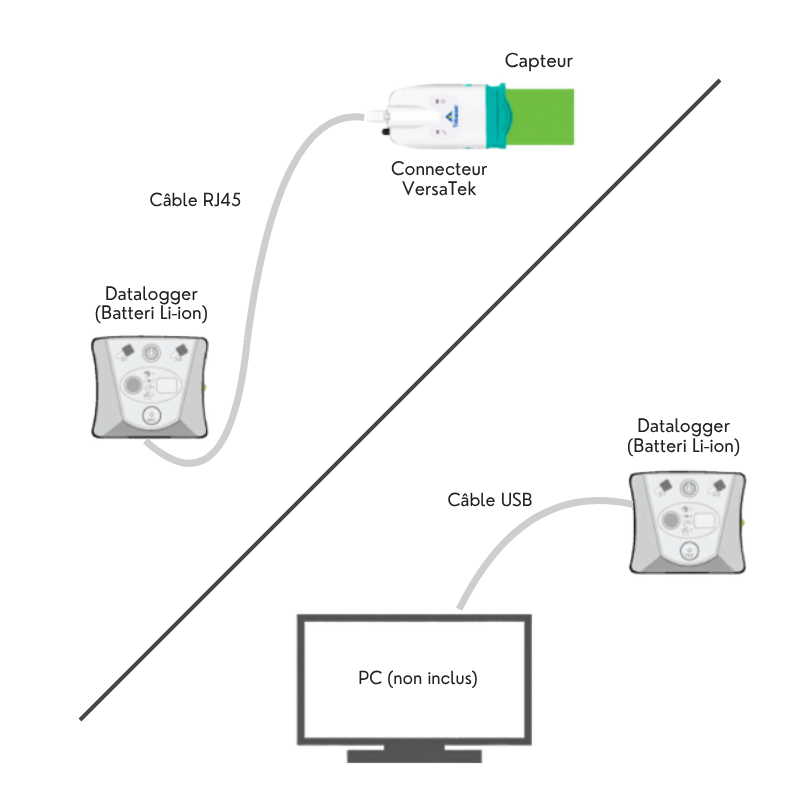

VersaTek™ Datalogger (Enregistreur autonome)

Permet au sujet de s'éloigner sans limite de distance et de réaliser des essais sur de longues périodes. Les mesures sont stockées dans la mémoire interne de l'appareil à une fréquence allant jusqu'à 750 Hz, pour un téléchargement ultérieur sur PC.

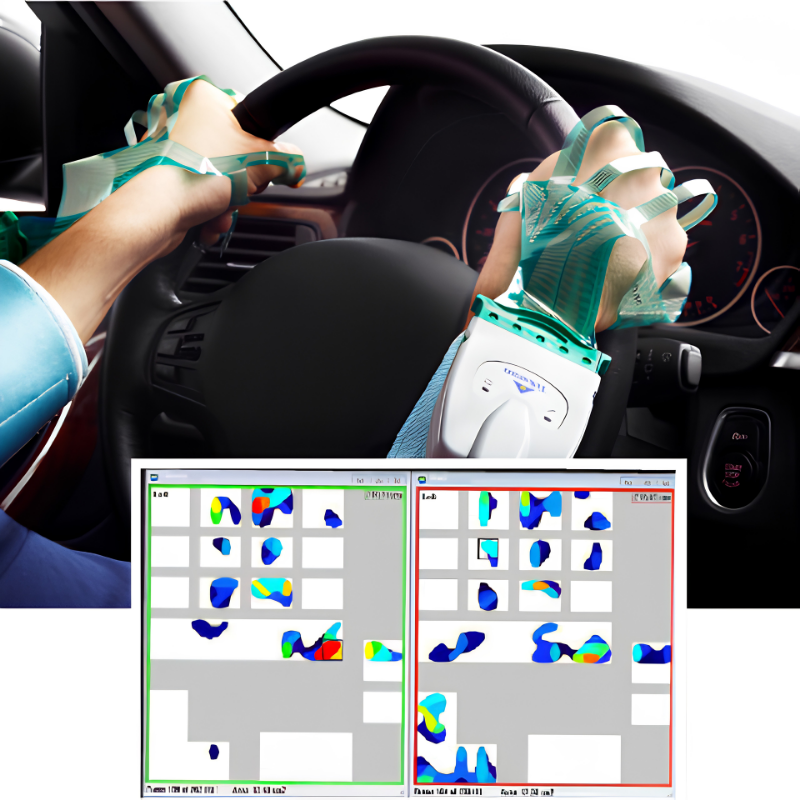

Logiciel expert Grip™

Le logiciel dédié rationalise l'exploitation de vos essais en combinant puissance d'analyse visuelle et flexibilité :

  • Visualisation temps réel et relecture : Affichage dynamique des données en modes 2D et 3D.
  • Indicateurs clés instantanés : Calcul automatique de la force totale, des pics de pression et de la trajectoire du centre des forces.
  • Analyse comparative : Outils graphiques avancés, ouvertures simultanées de plusieurs séquences et possibilité d'associer une image numérique ou une vidéo à chaque enregistrement de pression.
  • Export universel : Exportation simplifiée des données au format ASCII pour vos calculs, ou au format AVI pour vos présentations.

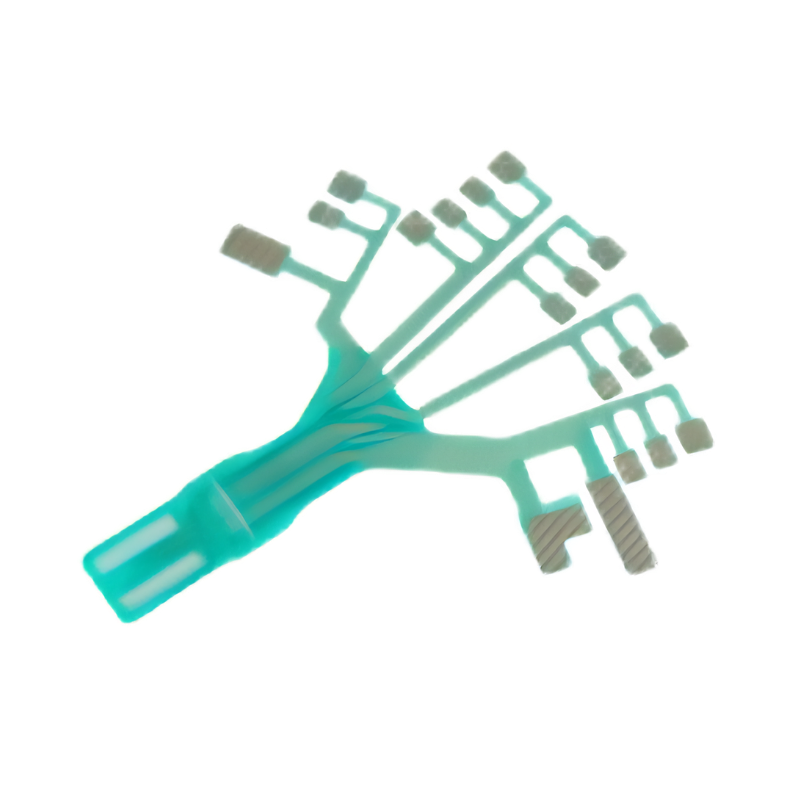

Des capteurs de préhension fins et anatomiques

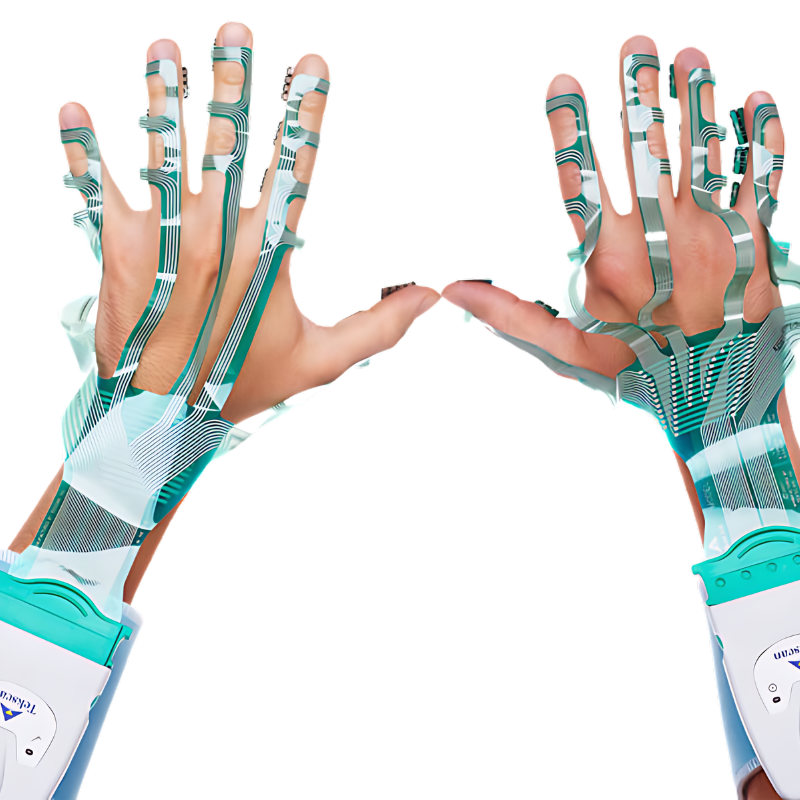

Le système Grip™ utilise des capteurs ultra-fins à haute résolution, conçus pour être appliqués directement sur la peau ou intégrés à un gant d'essai.

  • Cartographie ciblée : Chaque capteur dispose de 18 zones de mesure distinctes, à positionner précisément sur la paume et les différentes phalanges des doigts.
  • Zonage articulé : La séparation physique des zones sensibles permet de contourner les articulations afin de préserver une parfaite liberté de mouvement, sans interférer avec le geste naturel de préhension.
  • Précision locale : Chaque zone est subdivisée en de multiples sous-éléments de mesure pour localiser et quantifier finement les points de pression sur la main.

Caractéristiques Techniques

Compatibilité Windows 10/11
Connexion USB (USB / WiFi))
Plage de mesure 0-345 kPa
Résolution 6,2 points / cm²
Échantillonnage 750 Hz (filaire) 200 Hz (WiFi) 750 Hz (datalogger)
Dimensions 349 points dans 18 régions
