Série REC

Partenaire Elap Référence REC

Codeur incrémental optique certifié UL

Les codeurs compacts de la série REC s'adaptent à toutes les applications où des dimensions réduites sont requises avec un boîtier de longueur 38 mm seulement.

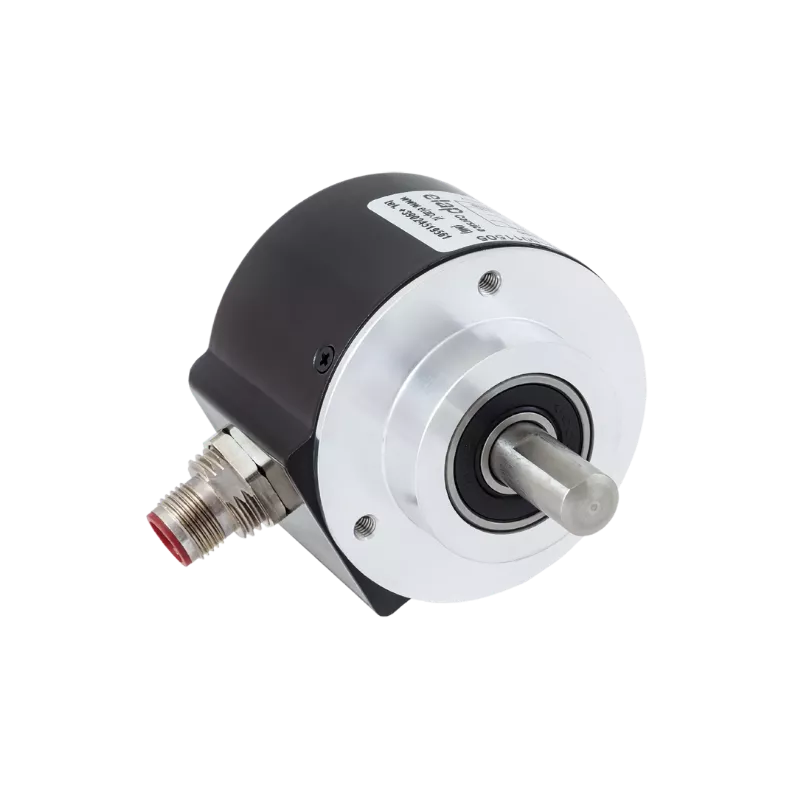

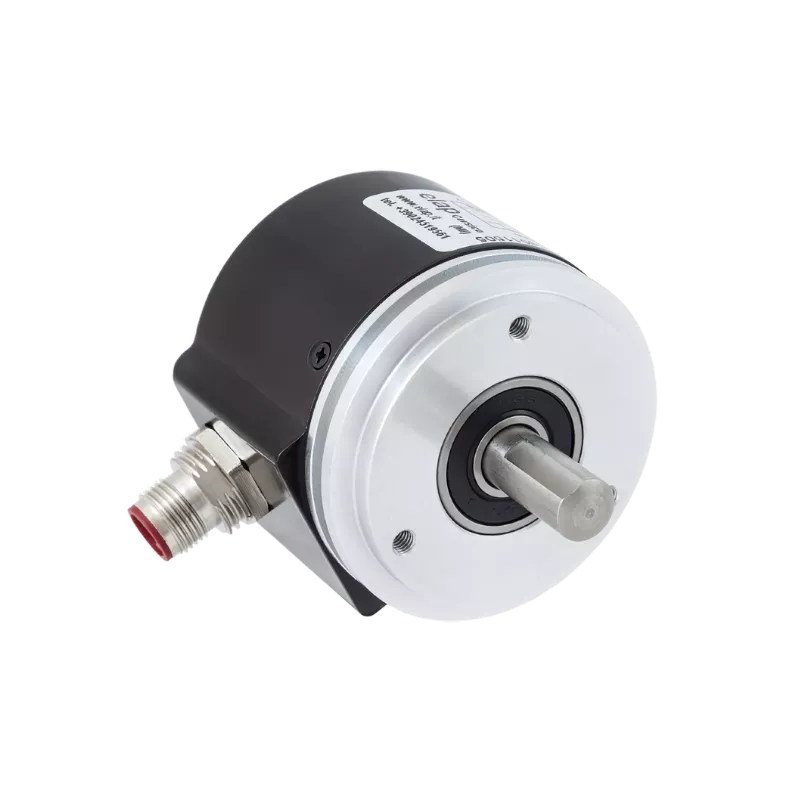

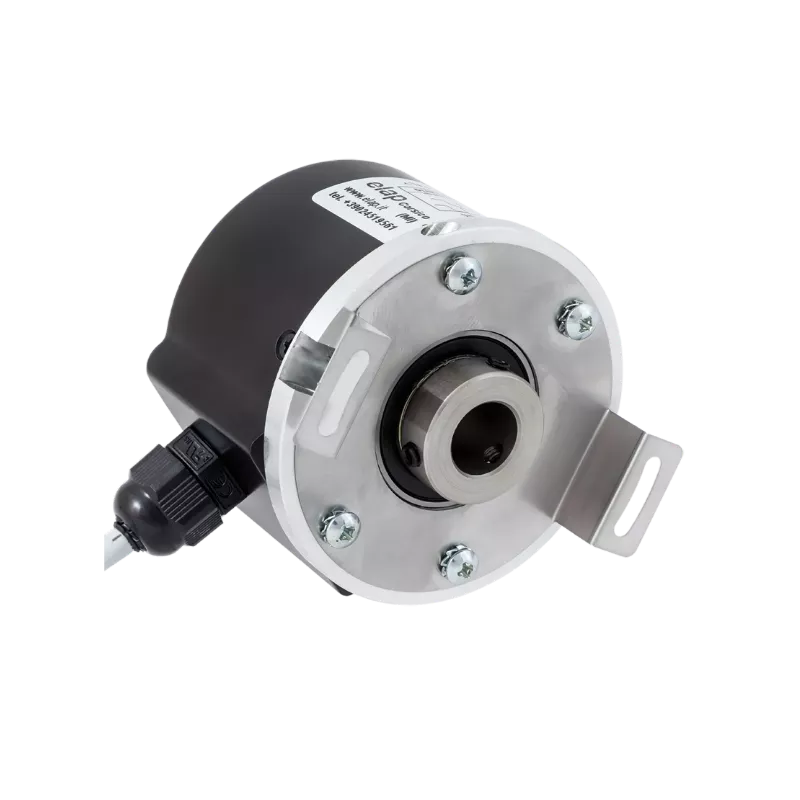

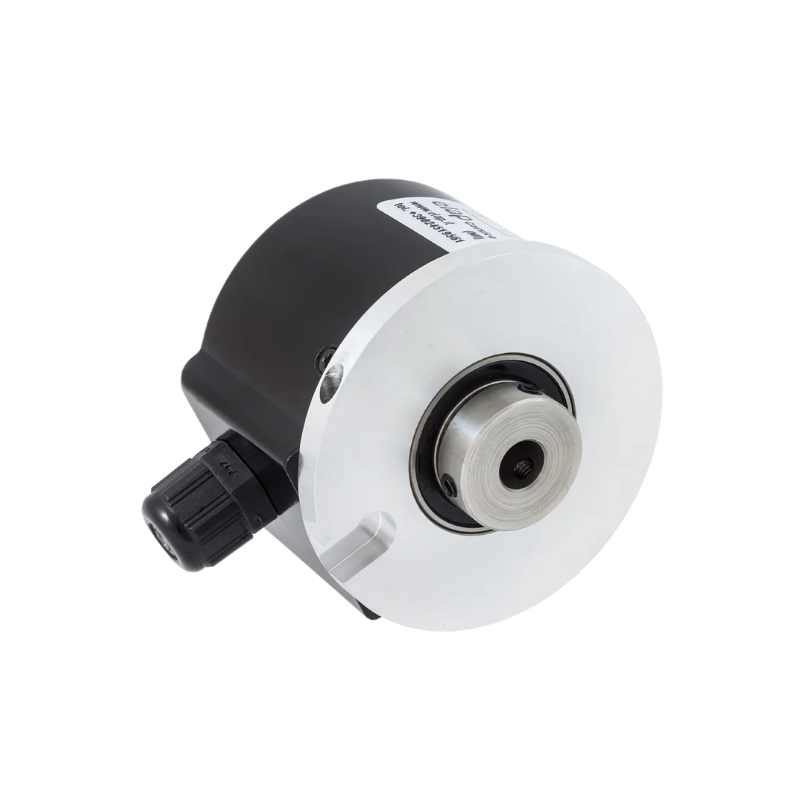

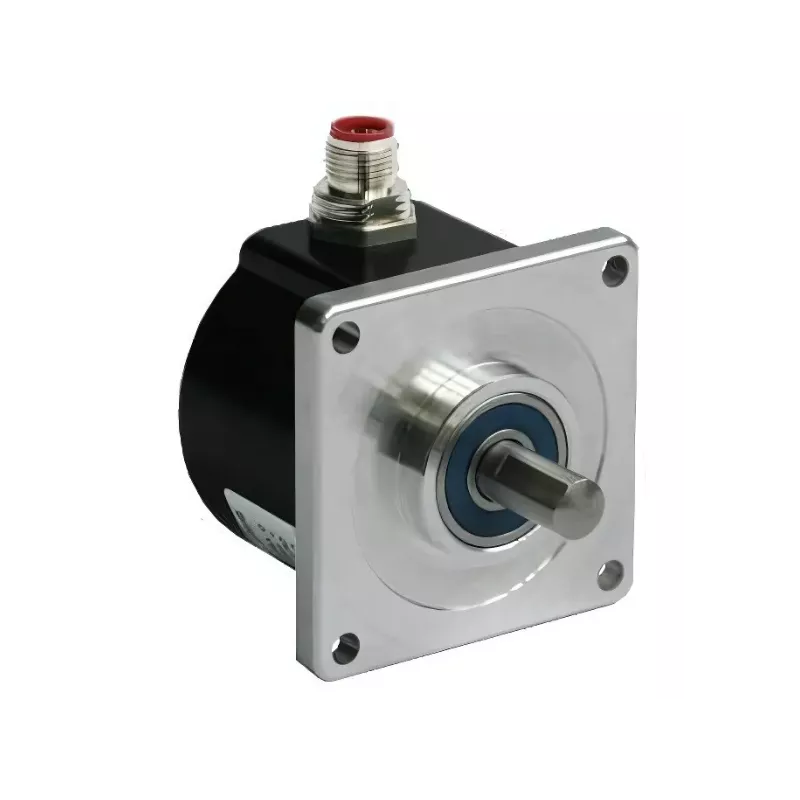

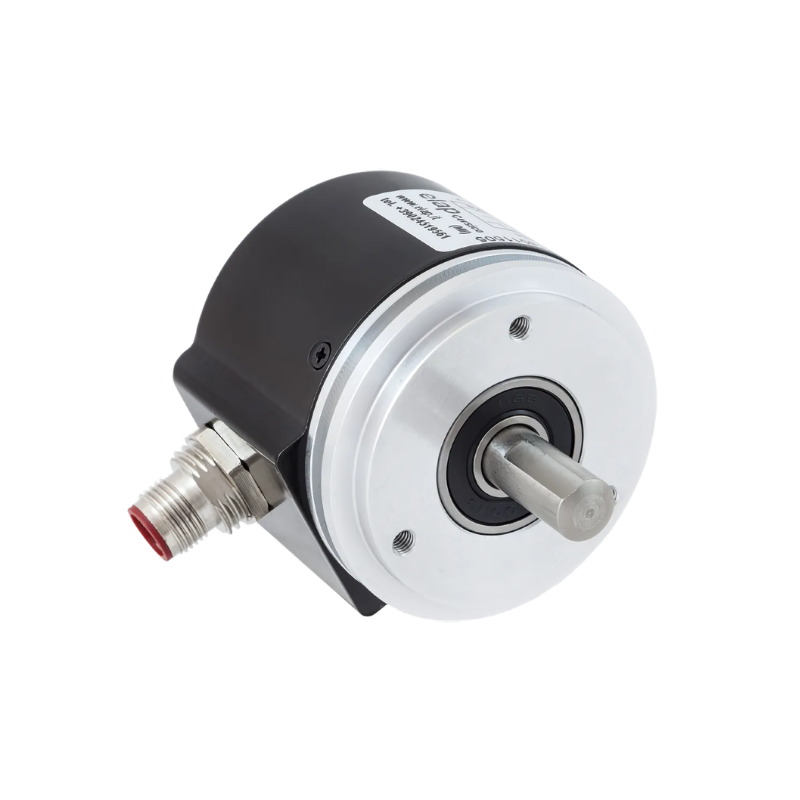

Les produits de la famille des encodeurs type REC sont disponibles en différentes versions de raccordement mécaniques : bride circulaire (types REC520 et REC540), bride carrée (REC620) ou arbre creux avec (REC450) ou sans support élastique (REC440).

Le boîtier des codeurs REC est fait en aluminium résistant et les connexions électriques sont assurées par un connecteur M12 ou en option par une sortie câble. Le codeur avec sortie par connecteur M12 est homologué UL pour les marchés canadien et américain.

Les codeurs optiques incrémentaux compacts REC sont proposés avec 2 à 12500 impulsions / tour.

Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Elap REV, codeurs incrémentaux optiques haute résolution certifiés UL
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Connexion Câble ou connecteur M12 radial
Résolution 2 à 12500 imp/tr
Sortie push-pull, 5V line driver alim 5/30V), 5/30V line driver alim 5/30V)
Alimentation 5 - 30 Vcc
Dimensions Boitier aluminium Ø58 mm
Informations complémentaires Axe Ø 6, 8, 10,12, 14, 15 mm suivant variante
Protection IP65
