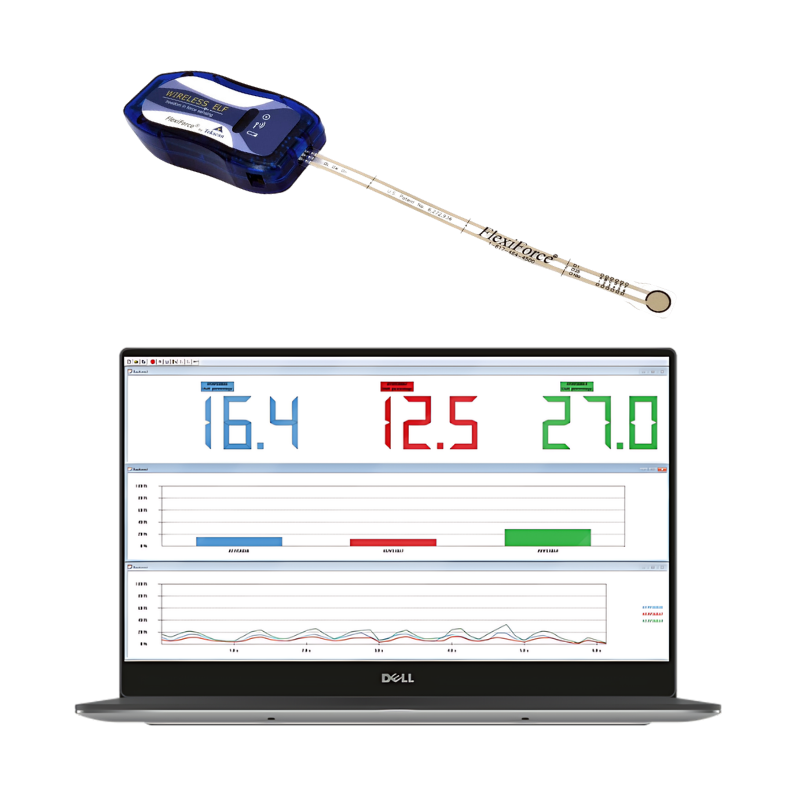

Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201

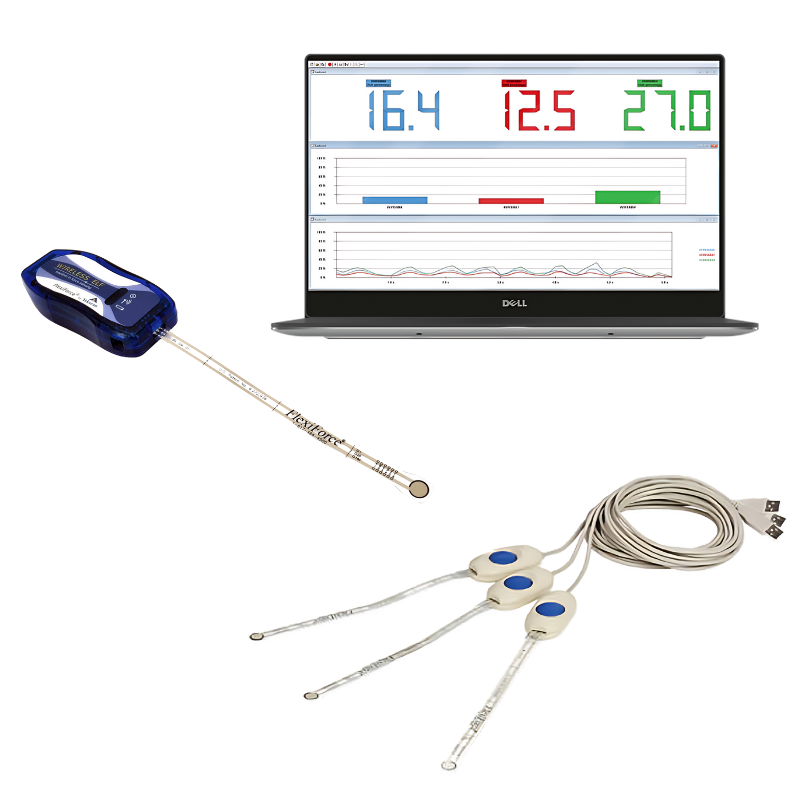

Système de mesure de force sans fil Tekscan WELF | Mescan

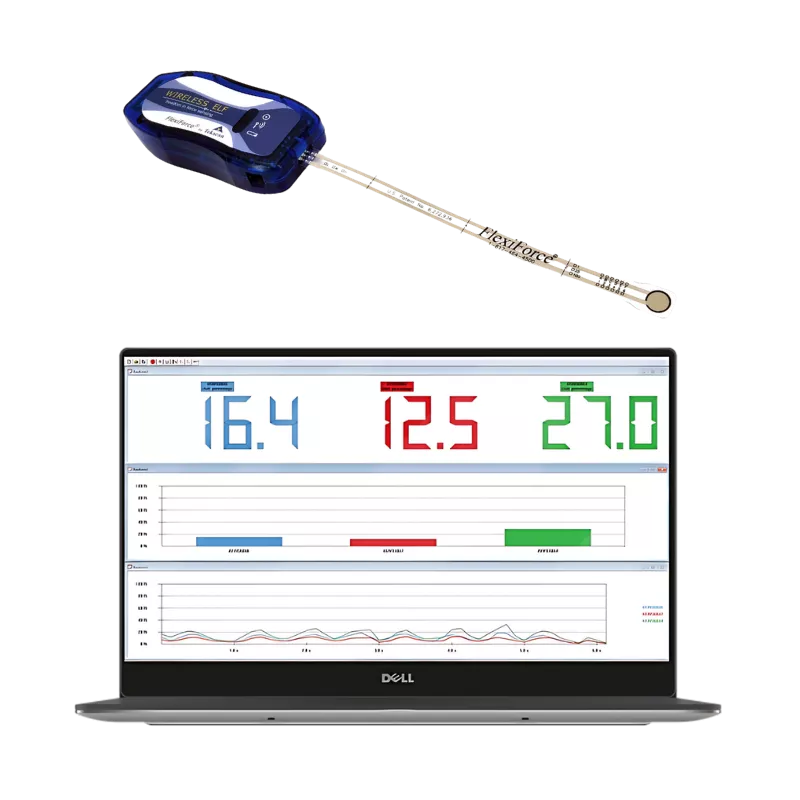

Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201

Système WELF™

Partenaire Tekscan Référence WELF

Solution de mesure de force FlexiForce sans fil

Le système WELF de Tekscan permet de mesurer les forces de contact à distance grâce à sa poignée d'acquisition WiFi. Idéal pour les essais sur le terrain ou les mesures en mouvement, il transmet vos données en temps réel sur PC Windows sans encombrement de câble. Il s’affranchit de tout développement électronique pour vos tests et validations.

  • Connexion WiFi : Transmission radio robuste et standard.
  • Logiciel temps réel : Affichage en direct sous forme de courbes, outils d'étalonnage et fonction tare.
  • Multipoints : Possibilité de connecter de 1 à 16 capteurs simultanément sur le même PC.
  • Export direct : Enregistrement et exportation de vos données au format CSV.
  • Plug and play : Livré complet avec des capteurs FlexiForce de la série A201.
Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201

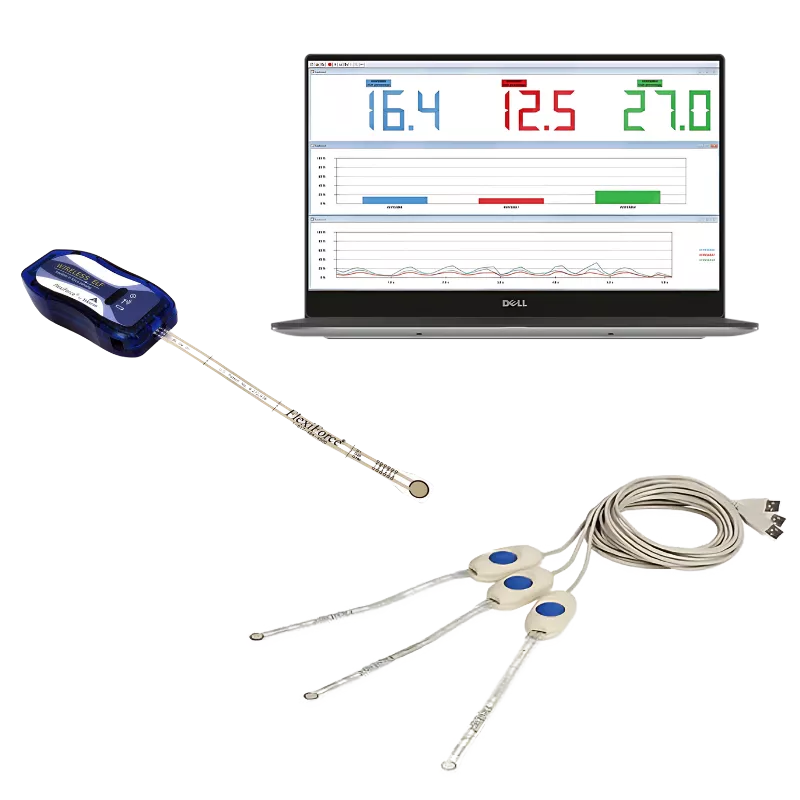

Système de mesure de force sans fil Tekscan WELF | Mescan
Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Contenu du kit 1 Logiciel WELF, 1 transmetteur WELF, 1 capteur A201-1, 1 capteur A201-25 et 1 capteur A201-100
Compatibilité Windows 10 / 11
Connexion WiFi
Plage de mesure A201-1 : 0 - 4.5 N à 0 - 110 N suivant amplification A201-100 : 0 - 670 N à 0 - 4500 N suivant amplification A201-25 : 0 - 110 N à 0 - 670 N suivant amplification
Précision ± 5% PE
Alimentation 3 x AAA
Dimensions Transmetteur 92 x 45 x 26 mm
Poids Transmetteur 85 g (piles comprises)
Informations complémentaires Compatibilité avec toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) via adaptateur en option.
Options Logiciel High Speed (6 kHz) Transmetteurs WiFi additionnels (16 max total)
