Analysez et enregistrez vos données de force en temps réel grâce aux systèmes de mesure ELF et WELF prêts à l'emploi. Associant la finesse des capteurs FlexiForce™ à des électroniques d'acquisition pratiques et des logiciels d'analyse dédiés, ces solutions plug-and-play vous permettent de visualiser, étalonner et exporter vos mesures de force instantanément, sans développement électronique préalable.

Explorer la gamme
Systèmes FlexiForce
ELF (USB) / WELF (WiFi)
Accessoires
Spécifications & FAQ
Les films Prescale de Fujifilm cartographie et quantifie en couleur le contact entre 2 pièces

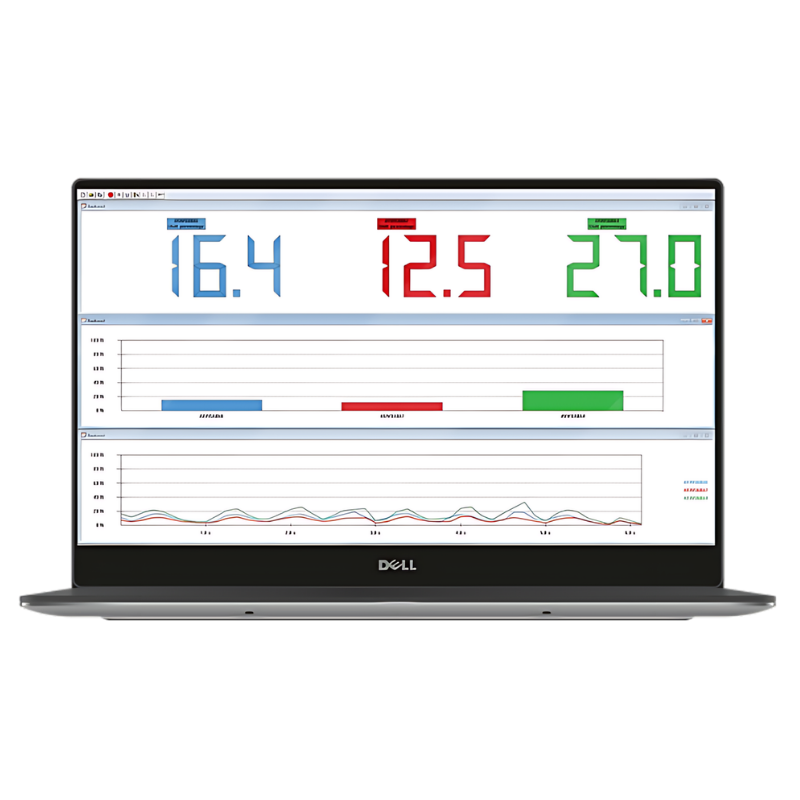

Logiciel plug-and-play

Visualisez vos données de force en direct sur votre PC. Ces systèmes enregistrent les mesures à haute fréquence et permettent des exports rapides pour vos analyses R&D.

8 plages de mesure de pression jusqu'à 300 MPa

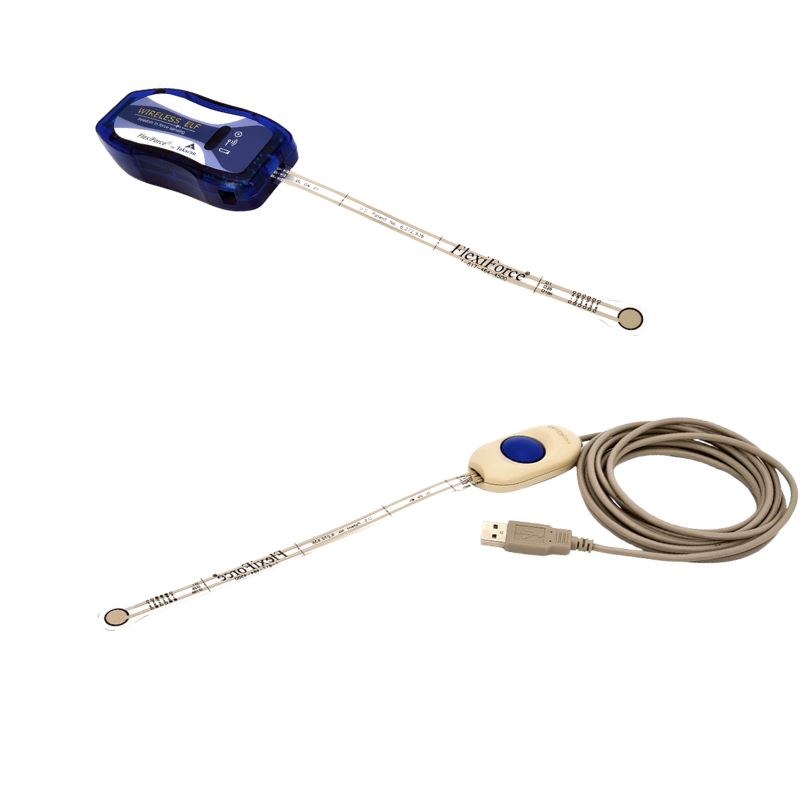

Électroniques USB ou WiFi

Enregistrez, tracez des graphiques en direct et exportez vos données de force vers Excel en quelques clics grâce à l'interfaces intuitive du logiciel Tekscan ELF ou WELF.

Films de mesure de pression Prescale en rouleaux et paquets de 5 feuilles. Utilisation économique, facile et rapide

Étalonnage simple et précis

Optimisez la linéarité et la répétabilité de vos essais grâce aux fonctions logicielles d'étalonnage et de sensibilité ajustable individuellement pour chaque capteur.

Systèmes de mesure FlexiForce

Poigne d acquisition USB du systeme ELF connectee a un capteur FlexiForce B201Spécifications Techniques

Système ELF™

Solution de mesure de force USB prête à l'emploi pour PC Windows Le système ELF™ de Tekscan permet d'exploiter facilement les capteurs FlexiForce™ sans concevoir de circuit électronique. Composé d'une ou plusieurs poignées d'acquisition filaire et d'un logiciel dédié, il est idéal pour le laboratoire, la R&D ou le contrôle qualité. Visualisez, étalonnez et analysez vos forces en temps réel en toute simplicité. Plug-and-Play : Connexion USB directe à votre ordinateur. Logiciel complet : Affichage graphique en temps réel, fonctions de tare et d'étalonnage. Multipoints : Possibilité de suivre plusieurs capteurs simultanément. Export CSV : Enregistrement et exportation rapide des données pour vos analyses. Pack prêt à mesurer : Livré de base avec des capteurs FlexiForce B201.
Capteur de force Tekscan FlexiForce B201 compatible avec systeme d acquisition ELFSpécifications Techniques

FlexiForce B201

Capteur FlexiForce pour système ELF™ Doté d'une connectique spécifique, le B201 se branche directement sur le connecteur du système d’acquisition de données FlexiForce ELF™. Interface directe : Contacts spécifiques adaptés pour l'électronique USB ELF Zone de mesure : Diamètre de 9,5 mm avec languette longueur de 200 mm Étalonnage logiciel : Idéal pour tracer des courbes de réponse en temps réel sous Windows
255,00 €
Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201Spécifications Techniques

Système WELF™

Solution de mesure de force FlexiForce sans fil Le système WELF de Tekscan permet de mesurer les forces de contact à distance grâce à sa poignée d'acquisition WiFi. Idéal pour les essais sur le terrain ou les mesures en mouvement, il transmet vos données en temps réel sur PC Windows sans encombrement de câble. Il s’affranchit de tout développement électronique pour vos tests et validations. Connexion WiFi : Transmission radio robuste et standard. Logiciel temps réel : Affichage en direct sous forme de courbes, outils d'étalonnage et fonction tare. Multipoints : Possibilité de connecter de 1 à 16 capteurs simultanément sur le même PC. Export direct : Enregistrement et exportation de vos données au format CSV. Plug and play : Livré complet avec des capteurs FlexiForce de la série A201.
Capteur piezoresistif standard Tekscan FlexiForce A201 pour analyse des appuisSpécifications Techniques

FlexiForce A201

Capteur de force piézorésistif polyvalent de référence pour vos projets Modèle standard le plus courant de la gamme Tekscan, le A201 offre un excellent équilibre entre dimensions et plage de mesure pour l'analyse des appuis ou le contrôle d'effort. Format miniature : Zone sensible de Ø 9,5 mm seulement. Gamme dynamique étendue : 3 variantes de 4 N Pleine Echelle à 4 500 N en adaptant l'électronique. Modulable : Disponible en versions raccourcies de 20 cm à 5 ou 10 cm (autres longueurs personnalisées possibles).
255,00 €

Accessoires

Messcan, distributeur officiel de Fujifilm, vous propose de tester des échantillons de film Prescale, Thermoscale et UVscale

Besoin d'un équipement pour l'étalonnage de vos capteurs FlexiForce ?

Découvrez notre banc dynamométrique 1 kN clé en main

Garantissez la précision de vos mesures. Ce système complet haut de gamme associe un bâti à volant mécanique et un dynamomètre numérique pour appliquer des charges axiales, fluides et parfaitement contrôlées. C'est l'outil indispensable pour tracer vos courbes de réponse, ajuster la linéarité et étalonner vos capteurs FlexiForce de manière répétable, sans aucun biais de manipulation manuelle.

En savoir plus sur le banc SVH-STN-1kN

Spécifications & FAQ

Quelle est la différence au niveau de la connexion entre les systèmes ELF et WELF ?

La différence réside dans le mode de transmission vers l'ordinateur :

  • Le système ELF utilise un connecteur USB (ou « poignée ELF ») relié par câble.
  • Le système WELF s'appuie sur un transmetteur WiFi (ou « poignée ELF sans fil ») pour une communication sans fil.

Les deux systèmes permettent un conditionnement individuel et une mesure multipoints allant de 1 à 16 capteurs simultanément sur un PC équipé de Windows 10 ou 11.

Les configurations de base diffèrent selon le système choisi :

  • La solution de base ELF (USB) intègre des capteurs FlexiForce B201 de chaque gamme (L-M-H).
  • La solution de base WELF (WiFi) comprend quant à elle des capteurs FlexiForce A201 de chaque gamme (1-25-100).

Note : Les systèmes restent compatibles avec l'ensemble des capteurs de la gamme

Le système propose une fréquence d'acquisition standard de 200 Hz par capteur, et peut atteindre 6 kHz par capteur en option avec le logiciel d'acquisition haute vitesse. L'amplification (sensibilité) de chaque voie se règle individuellement via le logiciel.

Le logiciel complet dédié à ces systèmes permet d'effectuer les actions suivantes :

  • La lecture et l'affichage des mesures en direct (temps réel) sous forme de courbes.
  • L'étalonnage individuel multipoints et la fonction de tare.
  • Le paramétrage du déclenchement au clic ou sur dépassement d'un seuil de force.
  • L'enregistrement et l'exportation complète des données collectées au format CSV.
