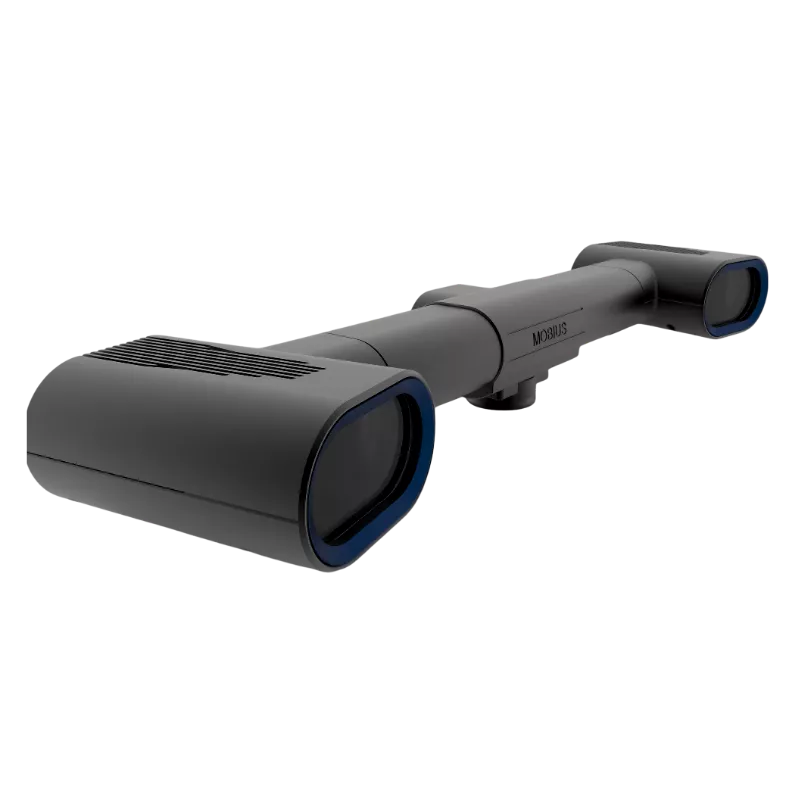

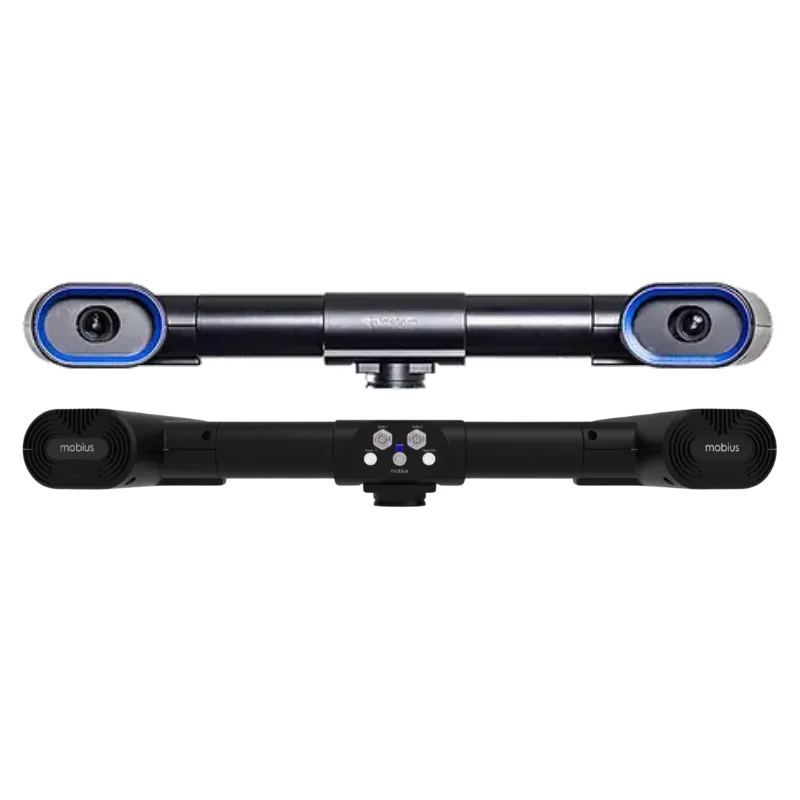

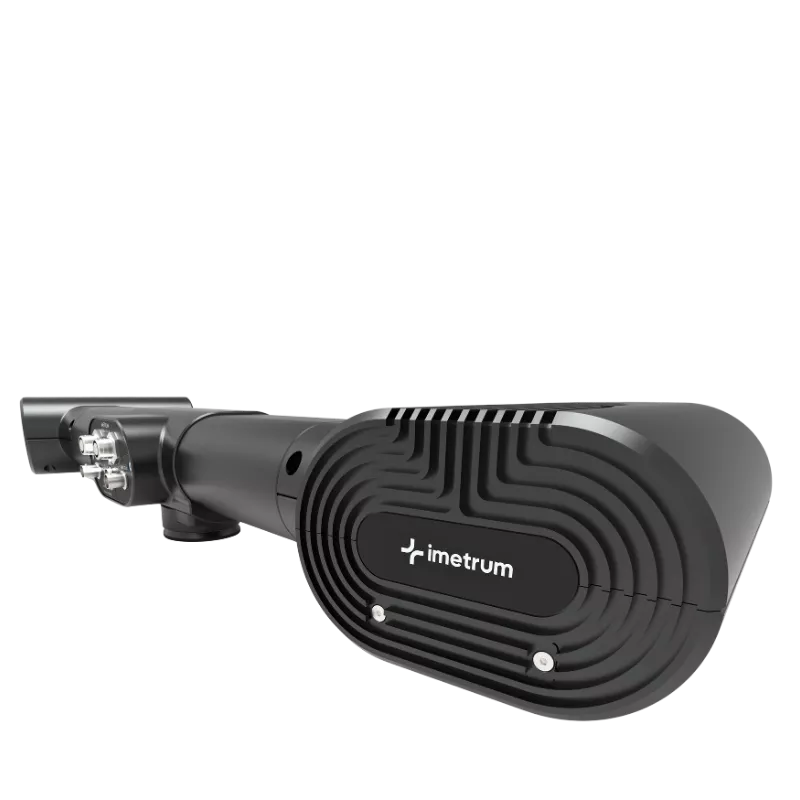

Système Imetrum Mobius

Partenaire Imetrum Référence mobius

Mesure optique 3D temps réel pour les essais dynamiques et de structures grandes dimensions

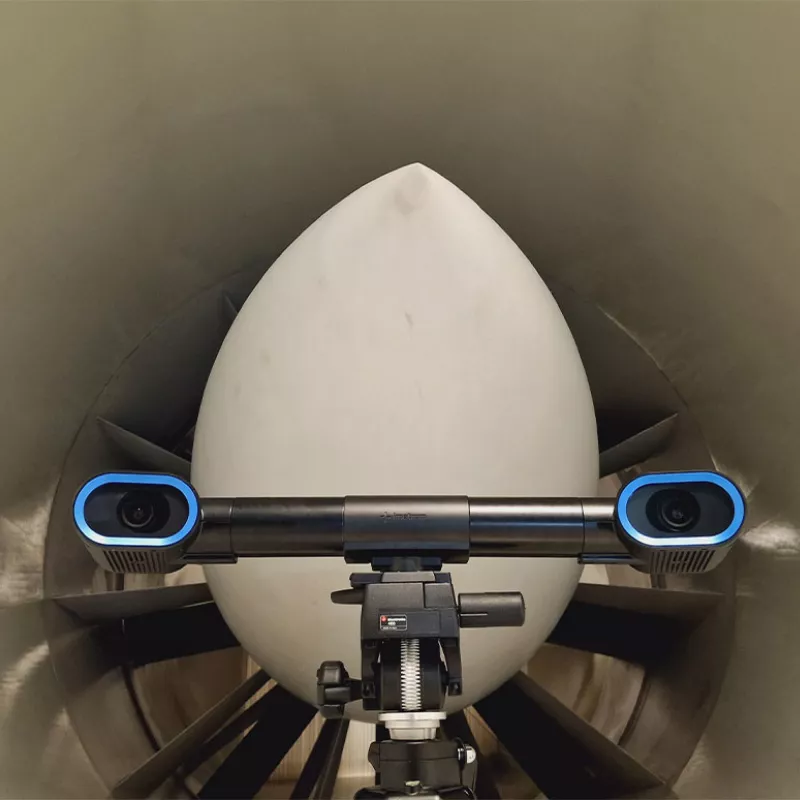

Le système Imetrum en configuration Mobius est une solution haute performance conçue pour les défis de mesure les plus exigeants, qu'il s'agisse de caractérisations structurelles, de suivis dynamiques à haute vitesse ou d'essais en conditions complexes comme en soufflerie. Sa conception robuste le rend aussi efficace en laboratoire que pour des applications critiques sur le terrain.

  • Configuration vidéo sur mesure
  • Suivi dynamique multipoints jusqu'à 500 Hz en temps réel
  • Système unifié multi-optiques
  • Suite logicielle intégrale
  • Compensation de mouvement intégrée
  • Temps réel + Post-traitement
Optiques de mesure 3D Imetrum Mobius haute performance pour étude cinématique et suivi dynamique haute vitesse en soufflerie
Système Imetrum Mobius | Suivi Dynamique 3D Haute Vitesse | Mescan
Système Imetrum Mobius | Suivi Dynamique 3D Haute Vitesse | Mescan
Système Imetrum Mobius | Suivi Dynamique 3D Haute Vitesse | Mescan
Système Imetrum Mobius | Suivi Dynamique 3D Haute Vitesse | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Configuration optique sur mesure

Contrairement aux systèmes figés, la configuration Mobius ne repose pas sur des modules optiques standards. Chaque système est défini spécifiquement pour répondre précisément aux contraintes de votre application.

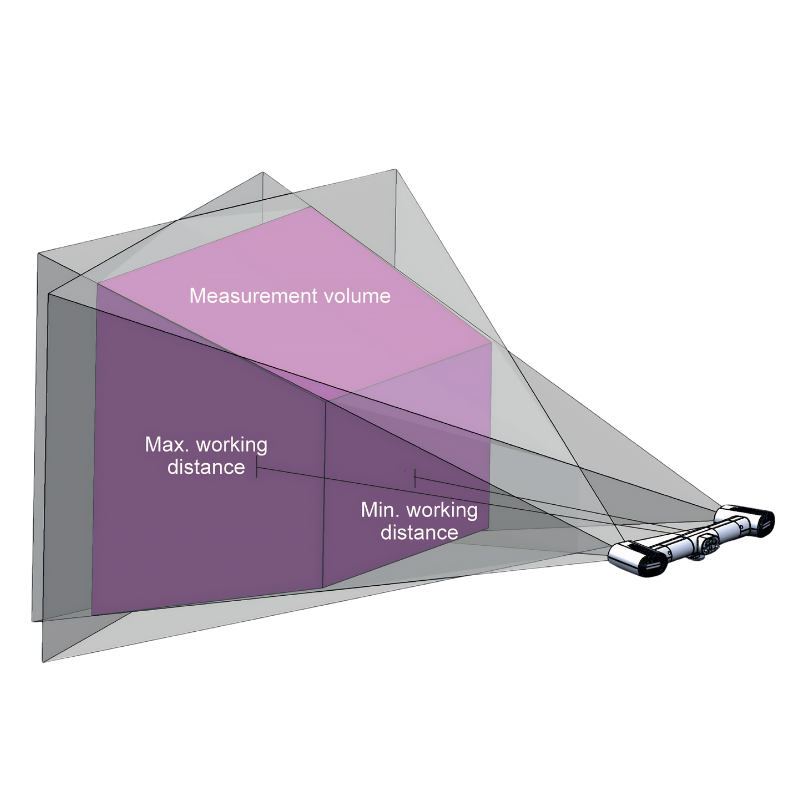

  • Adaptation totale : Le choix des optiques et des caméras est dicté par votre volume de travail, la distance de recul nécessaire et la résolution souhaitée.

  • Performance extrême : Capacité de suivi dynamique jusqu'à 500 Hz avec une résolution pouvant atteindre moins de 0,1 µm, même en conditions de faible luminosité.

Fiche Exemple : Mobius 1000-12
Fiche Exemple : Mobius 3000-05

Contrôleur haute performance et logiciel tout compris

Avec la configuration Mobius, vous bénéficiez de toute la puissance du logiciel Video Gauge™ sans compromis. Toutes les fonctionnalités, y compris les plus avancées, sont intégrées en standard pour une exploitation maximale de vos données.

  • Outils de mesure illimités : Suivi en temps réel de la position, du déplacement, de la distance, de la déformation et de la rotation.

  • Outils avancés de caractérisation : Extensomètres virtuels, LVDTs, jauges de cisaillement, jauges biaxiales et calcul du Coefficient de Poisson.

  • Post-traitement et archivage : Possibilité de traiter les vidéos après l'essai pour extraire de nouvelles données sans immobiliser vos installations.

  • Connectivité complète : Sorties analogiques via BNC et intégration TCP/IP pour une synchronisation parfaite avec vos systèmes d'acquisition et de contrôle.

Voir la fiche Video Gauge™
Fiche du Contrôleur de système

Fonctions spécialisées intégrées

Grâce à l'inclusion de tous les modules optionnels, le système Mobius offre nativement des capacités d'analyse supérieures.

  • Compensation de mouvement de corps rigide : Algorithme inclus permettant d'isoler les déplacements relatifs de chaque composant en annulant les vibrations et déplacements globaux de la structure ou du support.

  • Cartographie DIC (Corrélation d'Images Numériques) : Visualisation en gradients de couleurs des champs de déformation et de déplacement 2D et 3D par zones sélectionnées sur la surface de la pièce.

  • Système unifié : Il est possible de combiner jusqu'à trois modules vidéos Mobius pour couvrir des champs de vision larges ou multiples, tout en partageant un référentiel de coordonnées unique sans nécessité de recouvrement des champs.

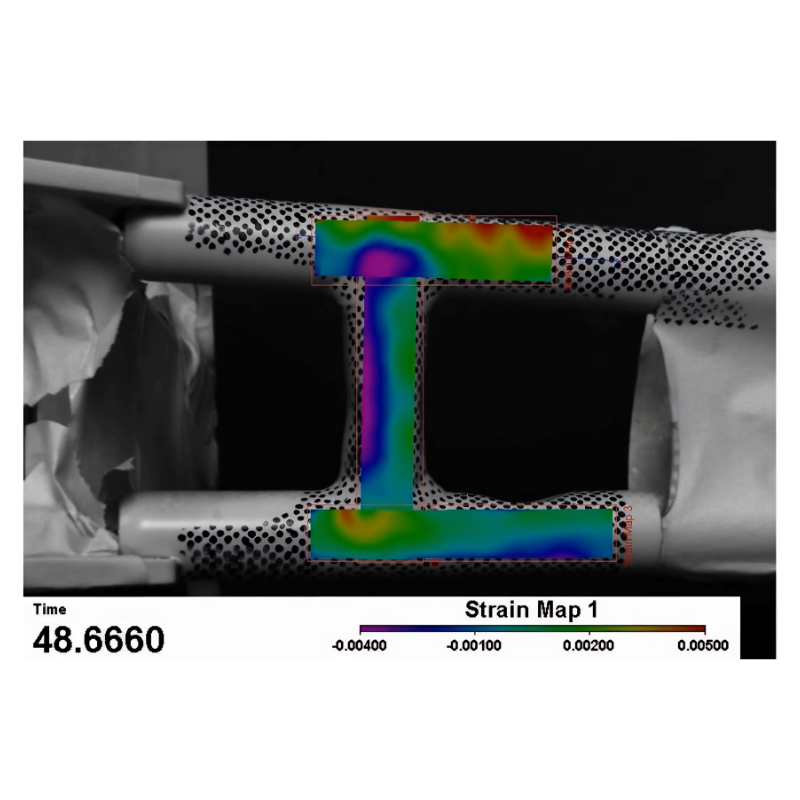

Champs de déformation / déplacement (DIC)

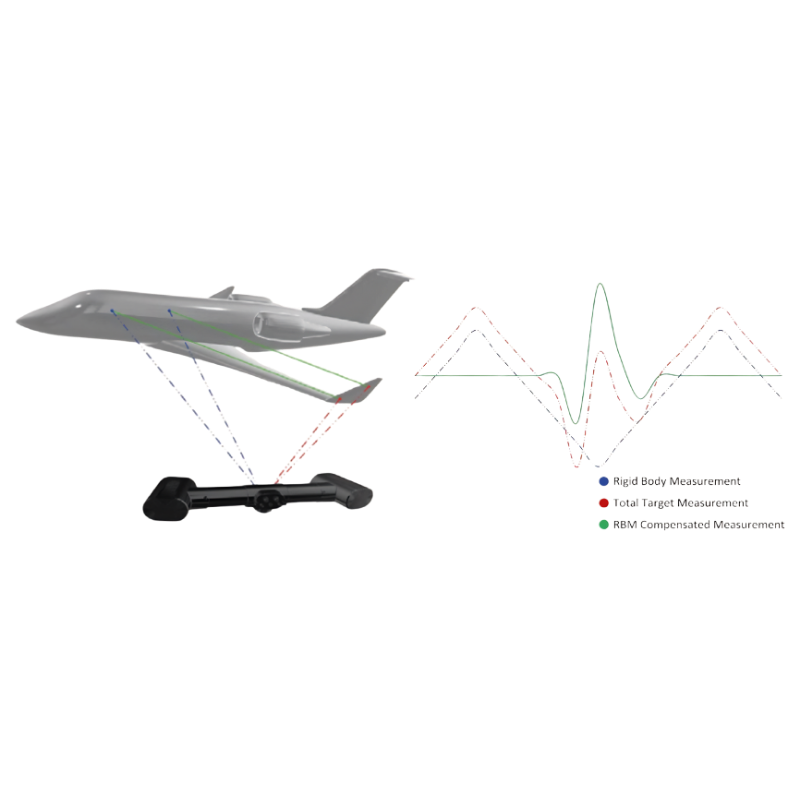

Compensation de mouvement d'ensemble

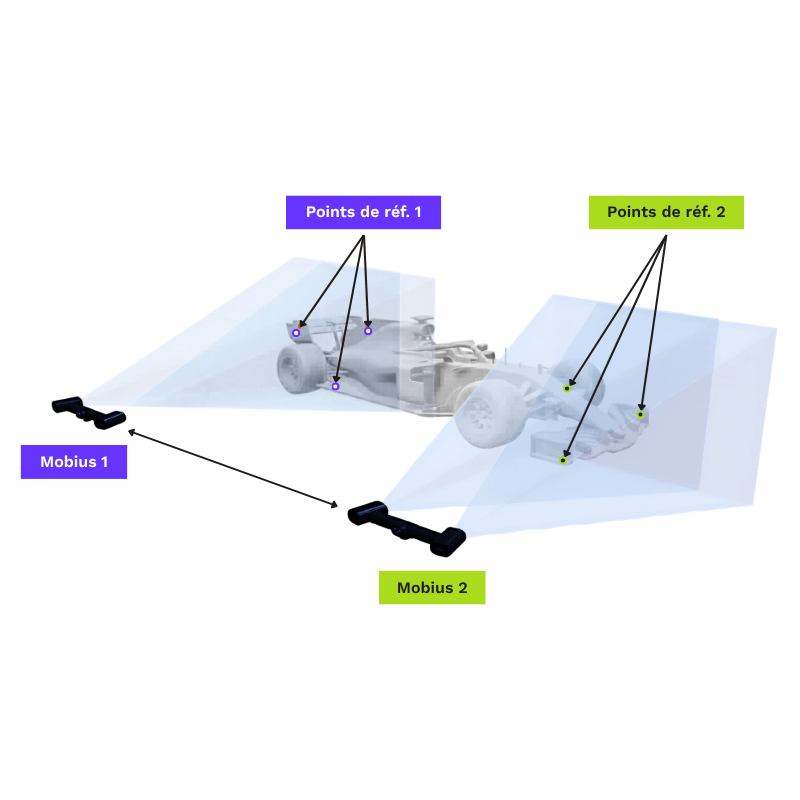

Référentiel multi-optiques unifié

Caractéristiques Techniques

Contenu du kit Optique(s) Mobius), Contrôleur Haute performance en rack 19" convertible en tour, Barre de validation d'étalonnage, Logiciel Video Gauge version Mobius
Échantillonnage Jusqu'à 120 Hz (champ de vision complet), 240 Hz ou 500 Hz
Alimentation 230 Vac
Informations complémentaires API TCP/IP Compensation de mouvement de solide DIC (champs de déplacements / déformations) Etalonnage usine en mm Outils de mesure en quantité illimitée : position, déplacement, rotation, lvdt, distance, déformation axiale, déformation bi-axiale, jauge de cisaillement, extensomètre Temps réel, Post-traitement, Export CSV
Options Boitier E/S analogiques numériques sur USB, trépied 3D, support de plafond, éclairage LED
