Logiciel d'analyse extensométrique et cinématique vidéo 2D /3D

Video Gauge™ est la plateforme applicative Imetrum universelle qui transforme les flux vidéo en sources de données de mesures à haute précision. Capable de suivre un nombre illimité de points et de surfaces, il offre une flexibilité totale pour l'analyse du mouvement et la caractérisation des matériaux, aussi bien en laboratoire que sur le terrain.

  • Mesure multi-outils : Déployez simultanément différents instruments de mesure virtuels en cliquant dans l'image.
  • Haute résolution : Capacité de détection de déplacement sub-pixel, atteignant des précisions inférieures au micron selon la configuration optique.
  • Temps réel et post-traitement : Mesurez en direct ou analysez vos enregistrements a posteriori pour extraire de nouvelles mesures.
Logiciel Imetrum Video Gauge™ pour extensométrie vidéo, analyse cinématique 2D / 3D, corrélation d'images numériques (DIC)
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Le logiciel Video Gauge™ constitue l'intelligence centrale du système Imetrum, capable de transformer les flux vidéos en support de mesure de haute précision. Sa polyvalence modulaire s'exprime à travers différentes versions logicielles, chacune optimisée pour le type d'optique et l'architecture matérielle utilisée :

  • Version Flexi : Optimisée pour l'extensométrie vidéo 2D, elle permet une flexibilité totale dans le choix et l'utilisation de une ou plusieurs caméras et objectifs pour s'adapter aux besoins spécifiques et variés d'applications de laboratoire et de terrain.
  • Version UVX3D : Edition spécialisée pour l'extensométrie vidéo 3D sur machines d'essais universelles exploitant la technologie stéréoscopique pour des analyses tridimensionnelles sans contact de très haute précision, garantissant des résultats conformes aux exigences de précision les plus strictes.
  • Version Axiom : Dédiée aux mesures de cinématique et de caractérisation de matériaux dans des volumes de travail standards (modèles 300 et 500), elle offre une interface simplifiée pour des mesures 3D de haute précision sur éprouvettes de grandes dimensions et composants mécaniques sur bancs d'essais en laboratoire, ou en atelier de montage.
  • Version Mobius : Conçue pour offrir des performances de mesure sans équivalent dans les configurations de mesure de positionnement haute précision et d'essais de caractérisation cinématique 3D haute vitesse les plus exigeantes, elle intègre nativement l'ensemble des modules avancés pour le suivi de grandes structures et les analyses dynamiques sans contact.
Video Gauge™ UVX3D

Extensométrie vidéo 3D pour UTM

  • Mesure temps réel et enregistrement
  • Post-traitement d'essais archivés
  • Outils de mesure cinématiques* 3D
  • Outils de mesure extensométriques** 3D
  • Suivi de propagation de fissure
  • Corrélation d'images numériques 3D
  • Compensation de mouvement relatif
  • E/S signaux analogiques et numériques
  • Export vidéo + CSV + TCP/IP
Voir les modules étalonnés UVX3D
  • Contrôleur Imetrum Standard
Video Gauge™ Flexi

Extensométrie vidéo 2D polyvalente

  • Mesure temps réel et enregistrement
  • Post-traitement d'essais archivés
  • Outils de mesure cinématiques* 2D
  • Outils de mesure extensométriques** 2D
  • Suivi de propagation de fissure
  • Corrélation d'images numériques 2D
  • Compensation de mouvement relatif
  • E/S signaux analogiques et numériques
  • Export vidéo + CSV + TCP/IP
Voir les caméras et objectifs Flexi
  • Contrôleur Imetrum Standard
Video Gauge™ Axiom

Extensométrie & Cinématique 3D​

  • Mesure temps réel et enregistrement
  • Post-traitement d'essais archivés
  • Outils de mesure cinématiques* 3D
  • Outils de mesure extensométriques** 3D
  • Suivi de propagation de fissure
  • Corrélation d'images numériques 3D
  • Compensation de mouvement relatif
  • E/S signaux analogiques et numériques
  • Export vidéo + CSV + TCP/IP
Voir les modules étalonnés Axiom
  • Contrôleur Imetrum Standard / Ultra
Video Gauge™ Mobius

Cinématique 3D pour grands volumes

  • Mesure temps réel et enregistrement
  • Post-traitement d'essais archivés
  • Outils de mesure cinématiques* 3D
  • Outils de mesure extensométriques** 3D
  • Suivi de propagation de fissure
  • Corrélation d'images numériques 3D
  • Compensation de mouvement relatif
  • E/S signaux analogiques et numériques
  • Export vidéo + CSV + TCP/IP
Voir les modules étalonnés Mobius
  • Contrôleur Imetrum Ultra
  • Standard
  • Option
  • Indisponible

*Mesures cinématiques en quantités illimitées : position, déplacement, distance, rotation, LVDT (sauf UVX3D) + déformation

**Mesure extensométriques en quantités illimitées : extensomètre, jauge de cisaillement, jauge biaxiale, jauge double moyenne, coefficient de Poisson

Corrélation d'Images Numériques (DIC)

Le module DIC permet une analyse complète de la surface de l'échantillon plutôt que de simples points isolés. Il génère des cartographies en gradients de couleurs montrant les champs de déformation et de déplacement sur l'ensemble de la zone observée, facilitant la validation des modèles par éléments finis.

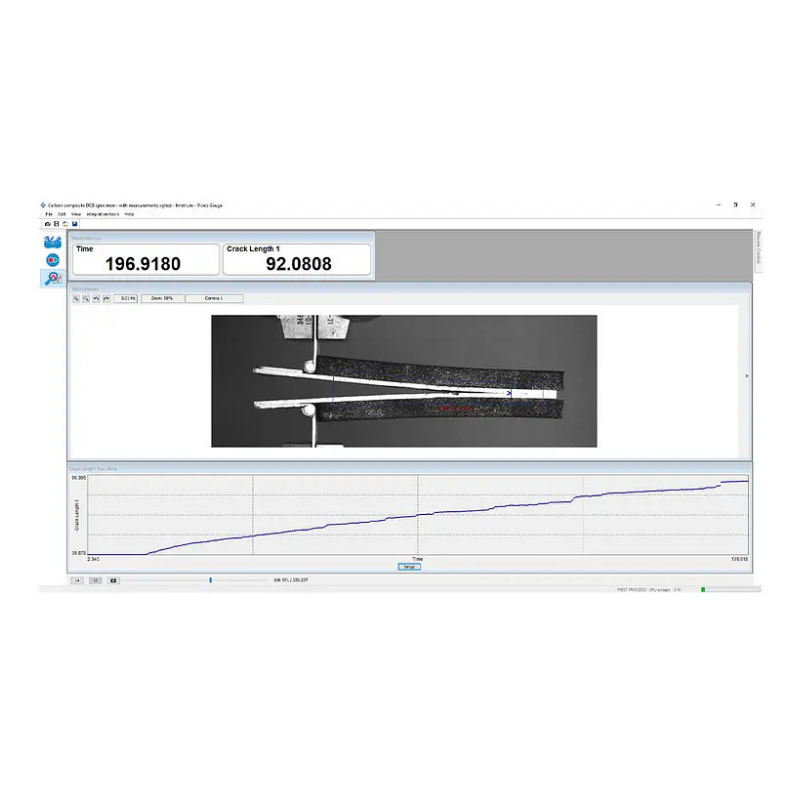

Suivi de propagation de fissure

Ce module spécialisé est dédié à l'étude de la mécanique de la rupture. Il permet de suivre l'évolution de la pointe d'une fissure sous charge, de mesurer sa longueur et sa vitesse d'ouverture avec une précision sub-pixellique.

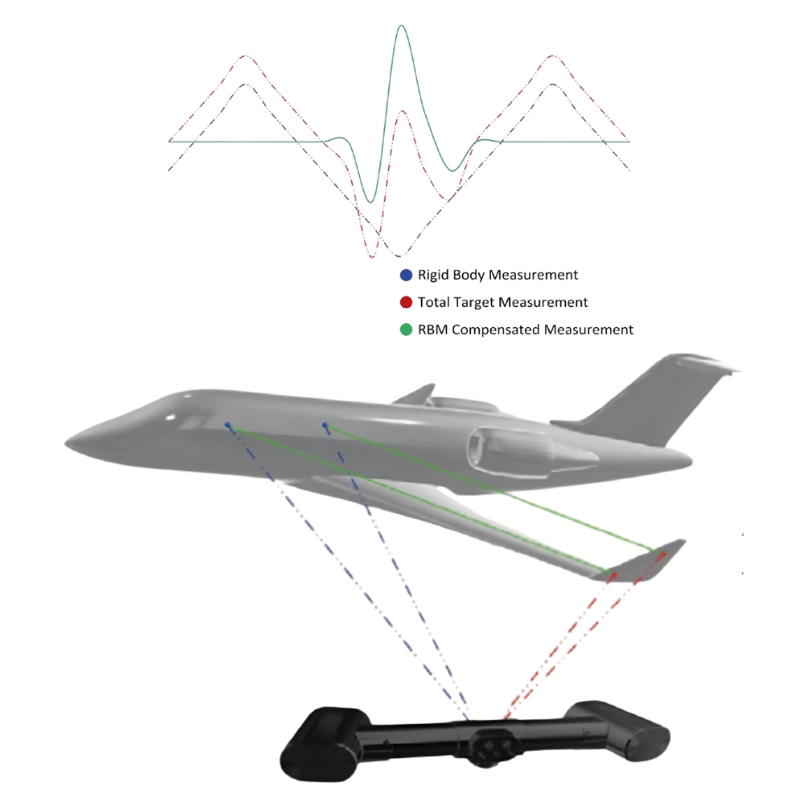

Compensation de mouvement de solide

Essentiel pour les mesures en environnements instables, ce module isole les déformations réelles de la pièce en annulant automatiquement les mouvements globaux ou les vibrations parasites du support. Il garantit ainsi des mesures de déplacement relatif pur, même sur des structures en mouvement.

Caractéristiques Techniques

Compatibilité Contrôleur de système Standard (Flexi (2) / UVX3D (1) / Axiom (1) / Mobius (1)) Contrôleur de système Ultra (Axiom (3) / Mobius (3))
Sortie Vidéo + CSV + TCP/IP
Informations complémentaires Compensation de mouvement relatif (option) Corrélation d'images numériques (option) Mesure extensométriques en quantités illimitées : extensomètre, jauge de cisaillement, jauge biaxiale, jauge double moyenne, coefficient de Poisson Mesures cinématiques en quantités illimitées : position, déplacement, distance, rotation, LVDT (sauf UVX3D) + déformation Suivi de propagation de fissure (option)
