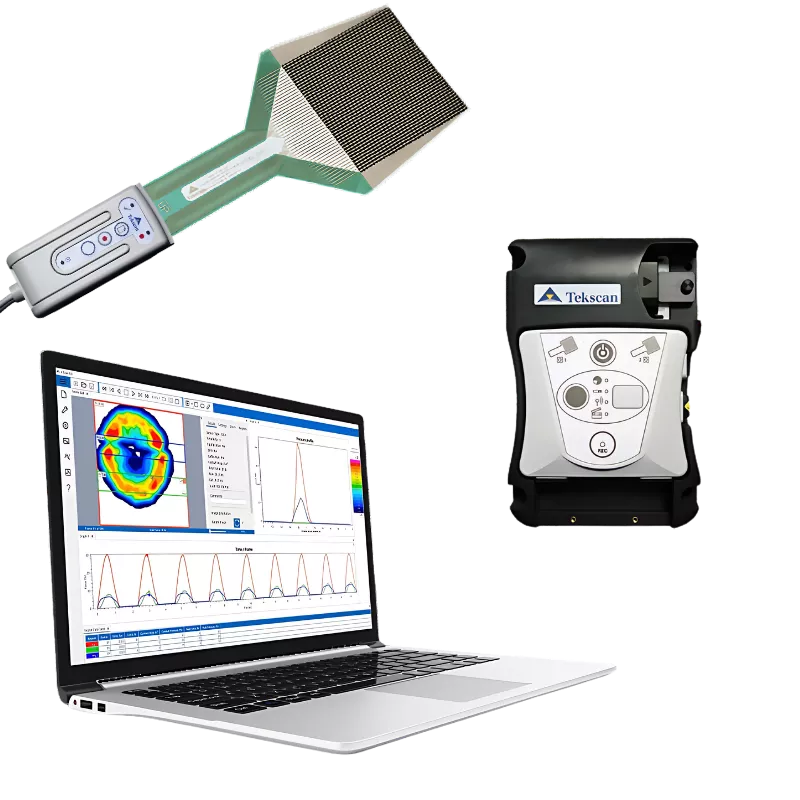

I-Scan VersaTek™
Cartographie de pression haute performance
Le système I-Scan VersaTek pousse la mesure matricielle à son maximum pour la recherche avancée et l'industrie. Cette architecture offre une vitesse d’acquisition élevée et une connectivité avancée pour saisir les phénomènes dynamiques les plus complexes.
- Vitesse jusqu'à 20 kHz : Enregistrez les impacts et transferts de charge ultra-rapides en combinant l'électronique VersaTek au capteur 9550.

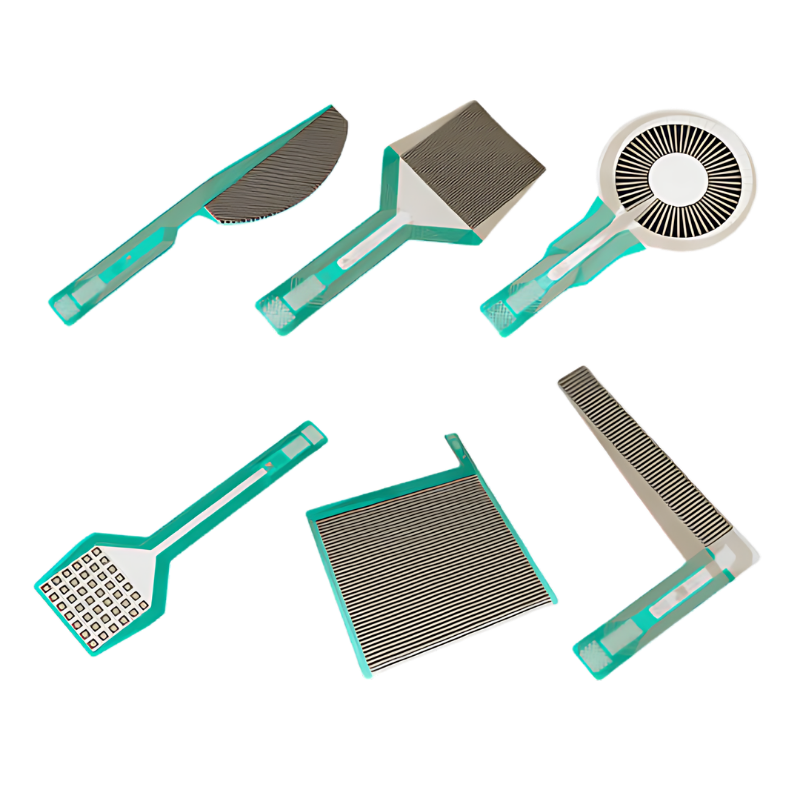

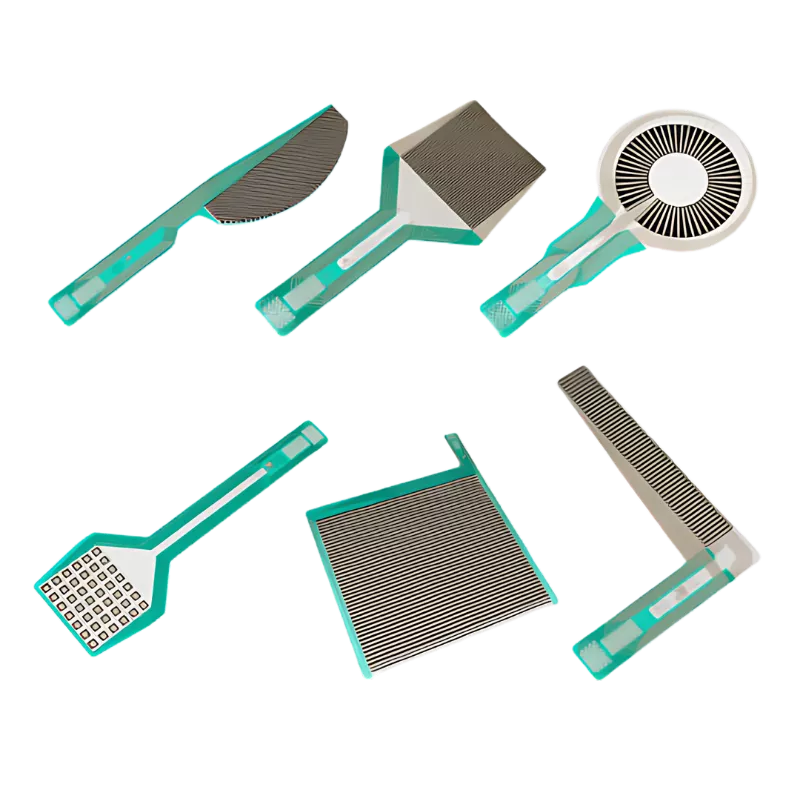

- Grands formats sans compromis : Compatible avec les capteurs I-Scan associant haute résolution spatiale et grande surface active.
- Triggering par connecteurs BNC In/Out : Synchronisez et déclenchez l'acquisition avec vos autres instruments de mesure sur banc d'essais.
- Mesure non-intrusive : Exploite les capteurs fins et flexibles (>0,2 mm) de Tekscan.
Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.
Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.
Spécifications & Contextes d'Utilisation
Optimisez et personnalisez votre système I-Scan
Au-delà du logiciel et des capteurs de pression I-Scan, maximisez le potentiel de vos campagnes de mesures grâce à laux d'outils matériels et logiciels dédiés. Qu'il s'agisse de maintenir une précision de mesure optimale, d'automatiser vos acquisitions ou d'intégrer vos données à vos propres environnements de développement, ces solutions étendent les capacités de votre système de cartographie de pression.
- Équilibrateurs : Garantissez la précision et prolongez la durée de vie de vos capteurs.
- Module ASR : Automatisez vos captures en série pour les essais de longue durée.
- SDK Tekscan : Pilotez l'électronique et intégrez la mesure à vos processus industriels.
- DRT Tekscan : Automatisez la lecture et l'extraction de vos fichiers de données .FSX.
Caractéristiques Techniques
| Contenu du kit | Logiciel I-Scan + 1 à 8 électroniques VersaTek filaires ou 1 à 2 électroniques VersaTek sans fil + Capteurs I-Scan |
|---|---|
| Compatibilité | Windows 10/11 |
| Connexion | USB / WiFi |
| Température de fonctionnement | -10 à 60 °C (capteurs standards) ou -40 à 200 °C (capteurs haute température) |
| Précision | ± 5% |
| Échantillonnage | jusqu'à 20 kHz |
| Sortie | FSX (format propriétaire) + CSV |
| Alimentation | 230 Vac / Batterie Li-ion |
| Informations complémentaires | Visualisations cartes et barycentre, graphiques (histogrammes + courbes temporelles) et mesures temps réel + post-traitement (forces, pressions, surfaces totales et par zones) - enregistrement de clichés et séquences dynamiques |
| Options | APIs, entrées tensions analogiques, ASR (enregistrements séquentiels automatisé) |
Informations Complémentaires
Documentation & Supports Techniques
Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Infos & Devis
Nos spécialistes répondent sous 24h à vos demandes techniques et commerciales
