Sélection Technologique : Solution de cartographie dynamique polyvalente I-Scan
Système Tekscan I-Scan Temperature cartographie de chaleur d'interface
Capteur de cartographie de température Tekscan modèle T800 192 points 0-120°C

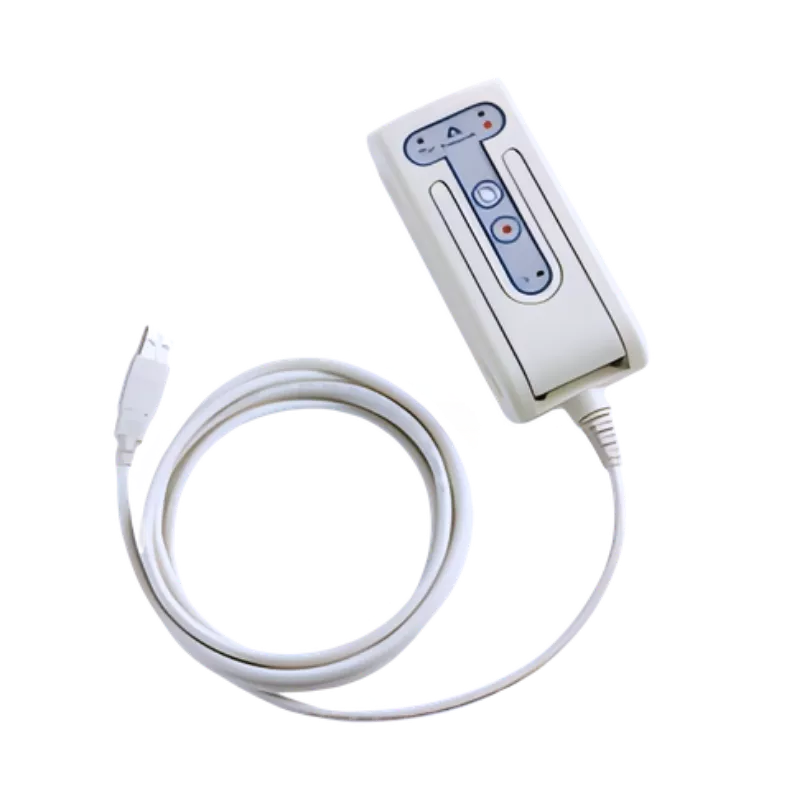

Electronique d'acquisition Tekscan Evolution pour i-Scan

I-Scan Temperature

Partenaire Tekscan

Cartographie thermique sur film mince

I-Scan Température est une solution unique dédiée à la mesure et à l'analyse des gradients thermiques d'interface. Grâce à un réseau matriciel de capteurs résistifs ultra-fins, il permet de visualiser en temps réel la propagation de la chaleur et d'identifier les points chauds au cœur des assemblages.

  • Mesure thermique non-intrusive : Le capteur flexible d'à peine 0,2 mm d’épaisseur s'insère facilement dans les espaces les plus restreints sans altérer le contact mécanique.
  • Gradients couleurs en temps réel : Visualisez et enregistrez la distribution dynamique de la chaleur.
  • Idéal de la R&D à la maintenance : Traquez les faiblesses thermiques, analysez la propagation de la chaleur (ex: cellules de batteries) et optimisez les procédés de scellage.
Système Tekscan I-Scan Temperature cartographie de chaleur d'interface
Capteur de cartographie de température Tekscan modèle T800 192 points 0-120°C
Electronique d'acquisition Tekscan Evolution pour i-Scan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Contenu du kit Logiciel I-Scan + 1 à 16 électroniques Evolution + Capteur(s) T800
Compatibilité Windows 10/11
Connexion USB
Plage de mesure 0-120°C
Précision ± 2°C
Échantillonnage jusqu'à 100 Hz
Sortie FSX (format propriétaire) + CSV
Informations complémentaires Visualisations cartes et barycentre, graphiques (histogrammes + courbes temporelles) et mesures temps réel + post-traitement (forces, températures, surfaces totales et par zones) - enregistrement de clichés et séquences dynamiques
Options APIs, tensions analogiques, ASR (enregistrements séquentiels automatisé), cartographie de pression
Electronique d'acquisition Tekscan Evolution pour i-Scan

Documentation & Téléchargements

Capteur de cartographie de température Tekscan modèle T800 192 points 0-120°C
Système I-Scan Temperature

document PDF

Informations Complémentaires

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Explorer les ressources

Infos & Devis

Nos spécialistes répondent sous 24h à vos demandes techniques et commerciales
Obtenir un renseignement

Mescan X Tekscan

Leader mondial de la cartographie de pression dynamique, Tekscan développe une technologie de capteurs matriciels brevetée, reconnue pour sa capacité à quantifier les contraintes d'interface avec une précision et une résolution spatiale exceptionnelles. Mescan vous offre un accès exclusif à la technologie Tekscan avec la garantie d'un service de proximité et d'une expertise métier reconnue.
Distribution Exclusive
Produits associés
Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Système d'acquisition compact et économique Tekscan I-Scan LiteSpécifications Techniques

I-Scan Lite

La cartographie de pression accessible et essentielle Le système I-Scan Lite est la solution idéale pour débuter en mesure matricielle ou pour des applications de diagnostic rapide. Compacte et économique, cette version allégée de la gamme I-Scan offre l'essentiel de la technologie Tekscan sans compromis sur la précision de la mesure. Budget maîtrisé : Accédez à la cartofgraphie de pression avec un investissement optimisé. Mise en œuvre simplifiée : Electronique intuitive et logiciel épuré pour des premières analyses de contact en quelques minutes. Capteurs I-Scan : Utilise les mêmes modèles ultra-fins (>0,2 mm) et flexibles que le système Evolution. Idéal pour le contrôle qualité et la maintenance : Validez rapidement les alignements, serrages et parallélismes de composants sur le terrain.
Électronique haute vitesse Versatek pour capteurs de pression Tekscan I-ScanSpécifications Techniques

I-Scan VersaTek™

Cartographie de pression haute performance Le système I-Scan VersaTek pousse la mesure matricielle à son maximum pour la recherche avancée et l'industrie. Cette architecture offre une vitesse d’acquisition élevée et une connectivité avancée pour saisir les phénomènes dynamiques les plus complexes. Vitesse jusqu'à 20 kHz : Enregistrez les impacts et transferts de charge ultra-rapides en combinant l'électronique VersaTek au capteur 9550. Grands formats sans compromis : Compatible avec les capteurs I-Scan associant haute résolution spatiale et grande surface active. Triggering par connecteurs BNC In/Out : Synchronisez et déclenchez l'acquisition avec vos autres instruments de mesure sur banc d'essais. Mesure non-intrusive : Exploite les capteurs fins et flexibles (>0,2 mm) de Tekscan.
