La plateforme d'empreinte de pneu haute résolution

Le système TireScan™ CrossDrive est une solution tout-en-un conçue pour cartographier avec précision la surface de contact d'un pneumatique. Sans aucun compromis sur la qualité de mesure et axé la simplicité d'utilisation, il intègre capteur et électronique dans une plateforme robuste, fine et transportable.

  • Plateforme intégrée : Capteur protégé des efforts verticaux et transverses de plusieurs kN, garantissant la qualité des résultats pour des essais variés.
  • Prête à l'emploi : Mesures faciles en compression statique en bord de piste ou sur banc pour des essais de carrossage, dérive ou freinage.
  • Analyses avancées : Le logiciel puissant permet d'exploiter la haute résolution pour inspecter chaque sculpture et générer des rapports détaillés.
Système de mesure d'empreinte de pneu robuste Tekscan TireScan CrossDrive
Plateforme de mesure intégrée Tekscan TireScan CrossDrive
TireScan™ CrossDrive : Plateforme Empreinte Pneu Intégrée | Mescan
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Une plateforme intégrée, robuste et de faible épaisseur

Le système TireScan™ CrossDrive de Tekscan intègre, au cœur d’un boîtier en aluminium ultra-mince et robuste, une électronique de numérisation avancée et un capteur de pression matriciel à haute résolution spatiale. Grâce à sa grande surface active, cet équipement polyvalent prend en charge une large gamme de pneumatiques. De plus, il inclut un dispositif d’équilibrage pneumatique pour normaliser la réponse de chaque élément sensible et garantir une précision métrologique absolue dans le temps.

Haute protection contre le cisaillement et les efforts transverses

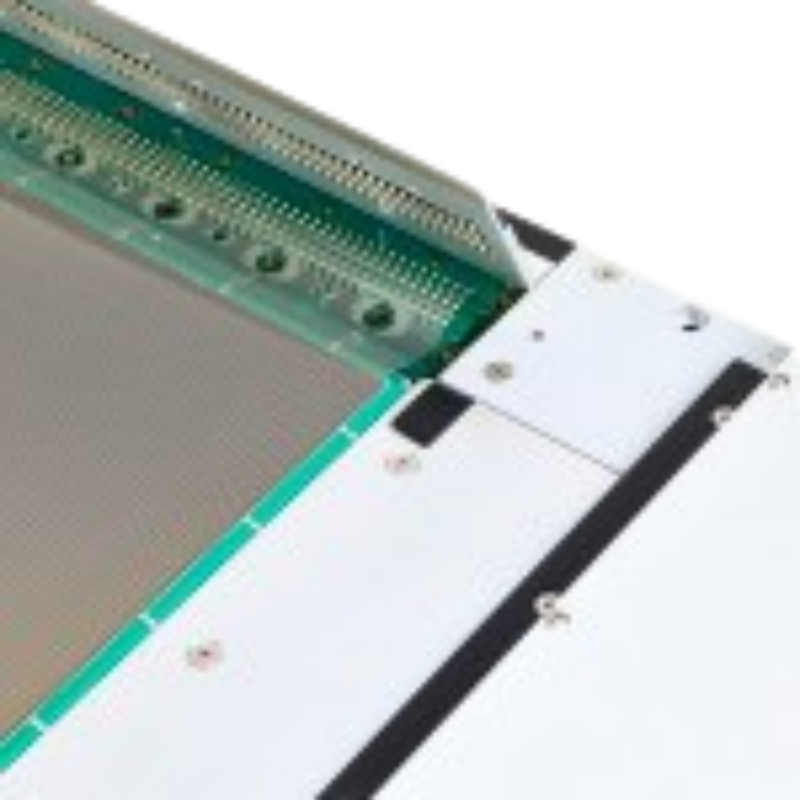

Conçu pour endurer les conditions d'essais les plus exigeantes (forts angles de carrossage, dérive), le capteur matriciel est confiné dans un environnement mécanique protecteur spécifique. Cette architecture lui permet de résister à des sollicitations agressives et d'éliminer les artefacts de mesure, comme le démontrent les tests validés sous des forces de cisaillement atteignant 5 kN.

Conception tout-en-un et ergonomie industrielle

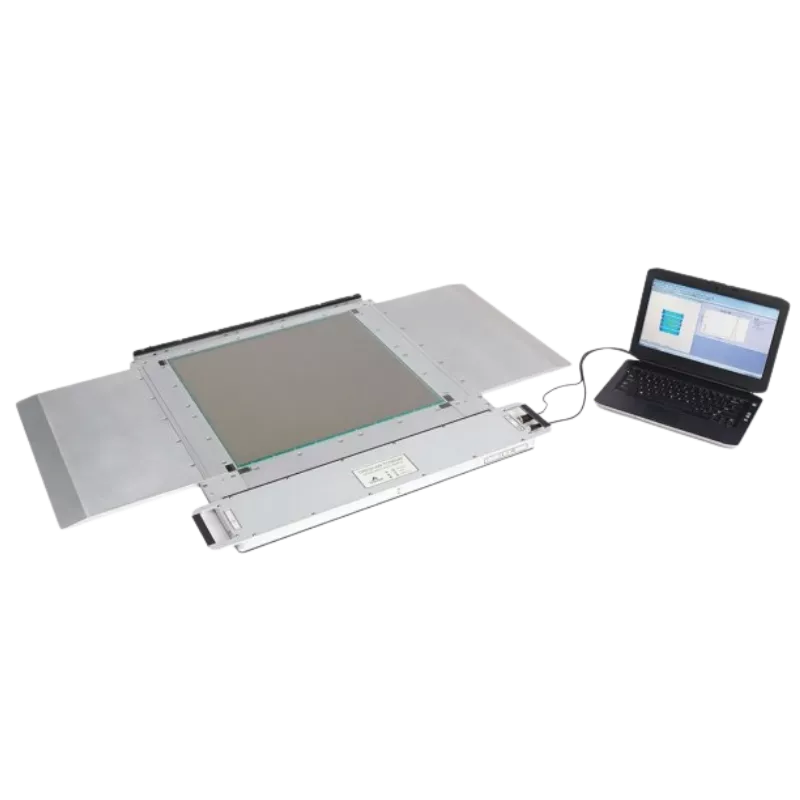

La plateforme en aluminium offre une surface de montage parfaitement lisse et rigide, conçue pour supporter le passage direct de la roue sur l’électronique. Sa configuration épurée se connecte simplement via un câble USB 2.0 (3 m) pour le transfert de données et un bloc d'alimentation 12 V.

  • Essais de roulage : Des rampes d’entrée et de sortie amovibles sont fournies pour faciliter le passage du véhicule.

  • Essais statiques : Les rampes se démontent en quelques secondes pour intégrer facilement la plateforme sous une machine de compression.

Analyse avancée et quantification de l'empreinte

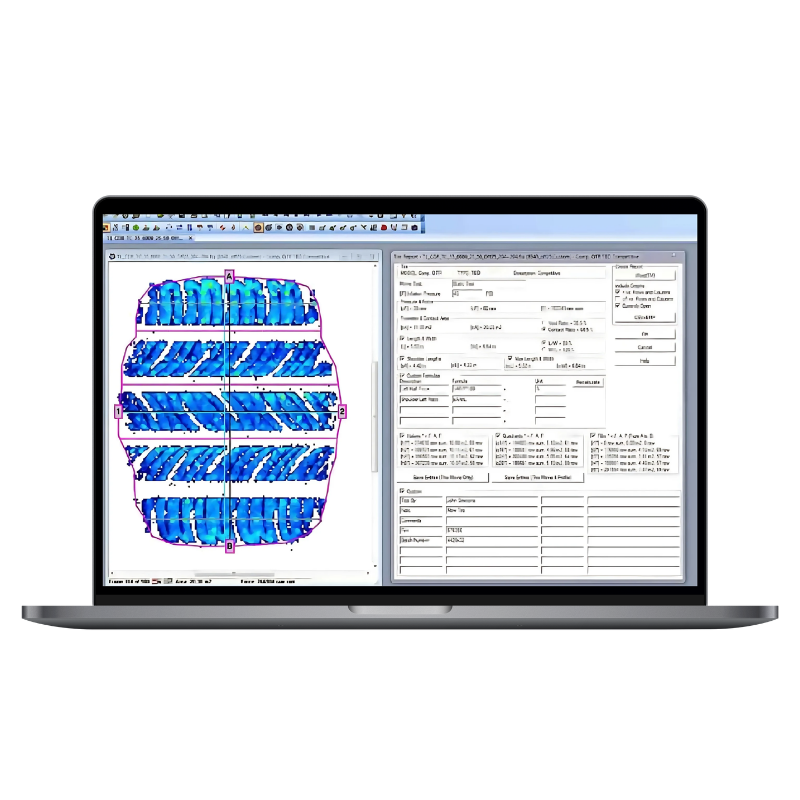

Le logiciel dédié TireScan™ fournit des outils d’analyse exhaustive de haute qualité sans aucun compromis. Il affiche la répartition des pressions sous plusieurs modes graphiques et chiffrés. La fonction d'empreinte quantifiée permet notamment de cartographier et de figer l'image des pressions maximales subies par chaque point du capteur, révélant la trace exacte et détaillée du pneu.

Génération automatisée de rapports

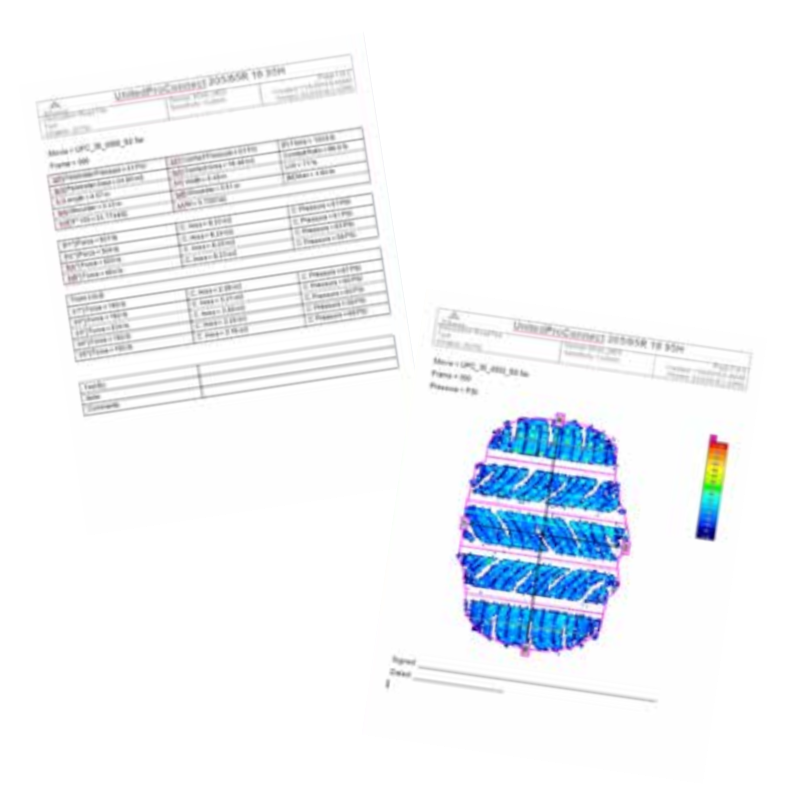

Le logiciel offre la possibilité de créer et personnaliser vos propres indicateurs de performance. Exportez instantanément vos résultats et indicateurs clés sous forme de fichiers de données brutes CSV ou via des rapports d'essais mis en page automatiquement au format MS Word.

Caractéristiques Techniques

Contenu du kit Logiciel TireScan, plateforme de mesure, rampes d'entrée et sortie amovibles
Compatibilité Windows 10/11
Connexion USB
Plage de mesure jusqu'à 2 000 kPa
Précision ± 5%
Résolution 1,0 x 1,0 mm
Échantillonnage 22 Hz
Alimentation 230 Vac

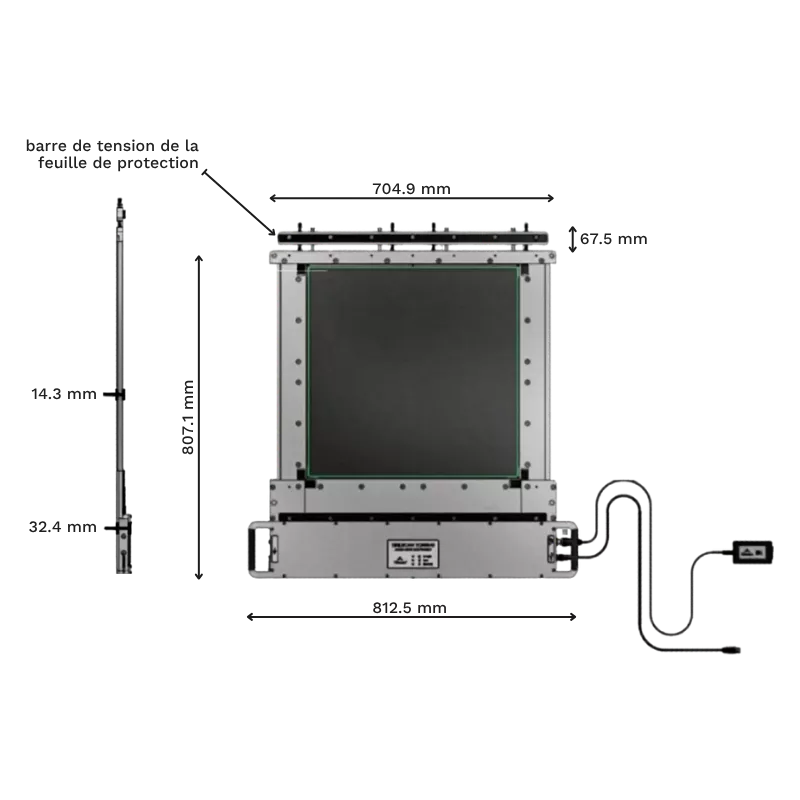

Dimensions 812 x 807 x 14 mm (zone active 508 x 508 mm)
Poids 36 kg
