Sélection Technologique : Systèmes Spécialisés TireScan & NPAT pour l’expertise industrielle
Système modulaire d'analyse d'empreinte de pneu Tekscan TireScan VersaTek
Cartographie de pression, Empreinte de pneu Tekscan

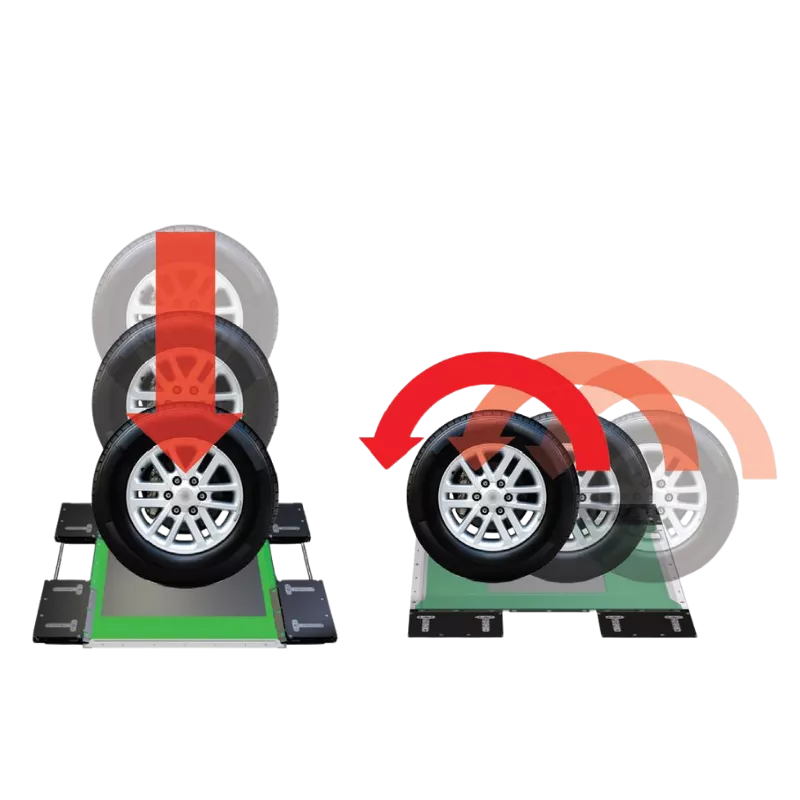

Système d'analyse des pressions de la bande de roulement Tekscan Versatek

TireScan™ VersaTek

Partenaire Tekscan

La référence pour l'analyse de la bande de roulement

Le système TireScan™ VersaTek™ est la solution de cartographie de pression standard pour mesurer et analyser avec précision les empreintes de pneus. Grâce à son architecture modulaire, cette famille de produits est adaptable à toutes les dimensions de pneumatiques, des véhicules légers aux engins lourds.

  • Modularité et flexibilité : Electronique compatible avec une large variété de capteurs.
  • Toutes dimensions de pneus : Multiples variantes pour toutes les tailles d'empreintes.
  • Électronique durcie : Boîtiers d'acquisition robustes maintenant la connexion parfaitement alignée pendant les essais.
  • Analyse quantitative complète : Logiciel puissant affichant la distribution des pressions en temps réel et générant des rapports automatisés.
Système modulaire d'analyse d'empreinte de pneu Tekscan TireScan VersaTek
Cartographie de pression, Empreinte de pneu Tekscan
Système d'analyse des pressions de la bande de roulement Tekscan Versatek
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Configurations pour pneus vélos, motos, automobiles, petits camions

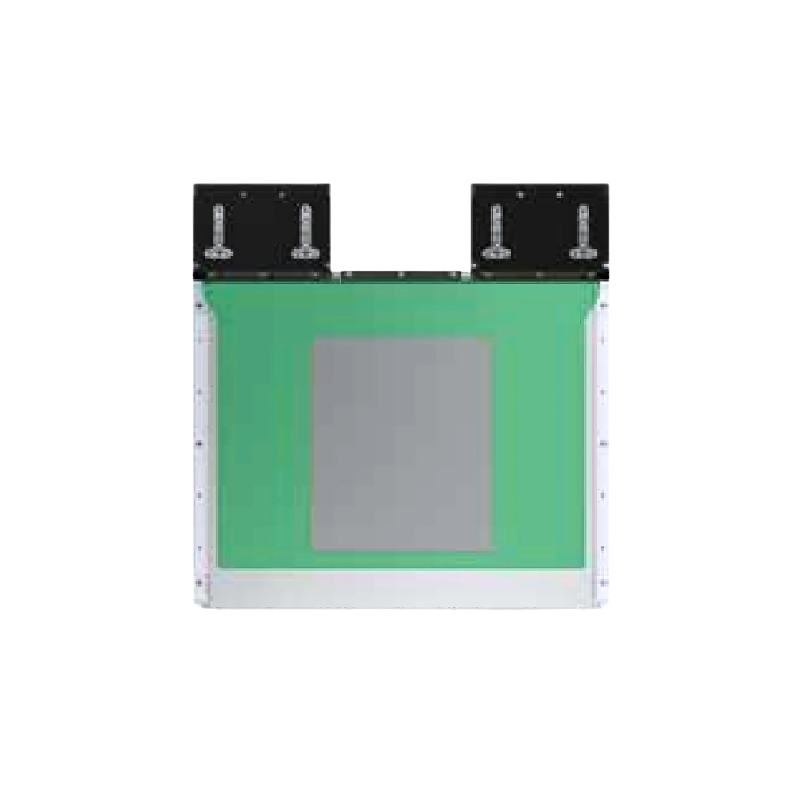

Modèle 8404

  • Dimensions : 292,6 x 268,2 mm
  • Résolution : 3,0 x 3,0 mm

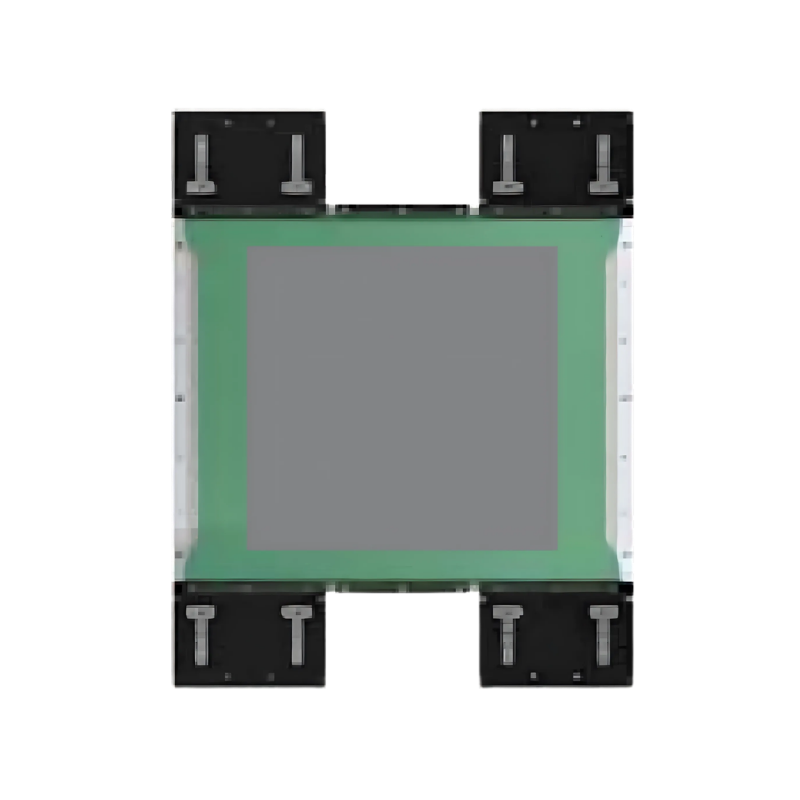

Modèle 8406

  • Dimensions : 268,2 x 317 mm
  • Résolution : 1,0 x 1,0 mm

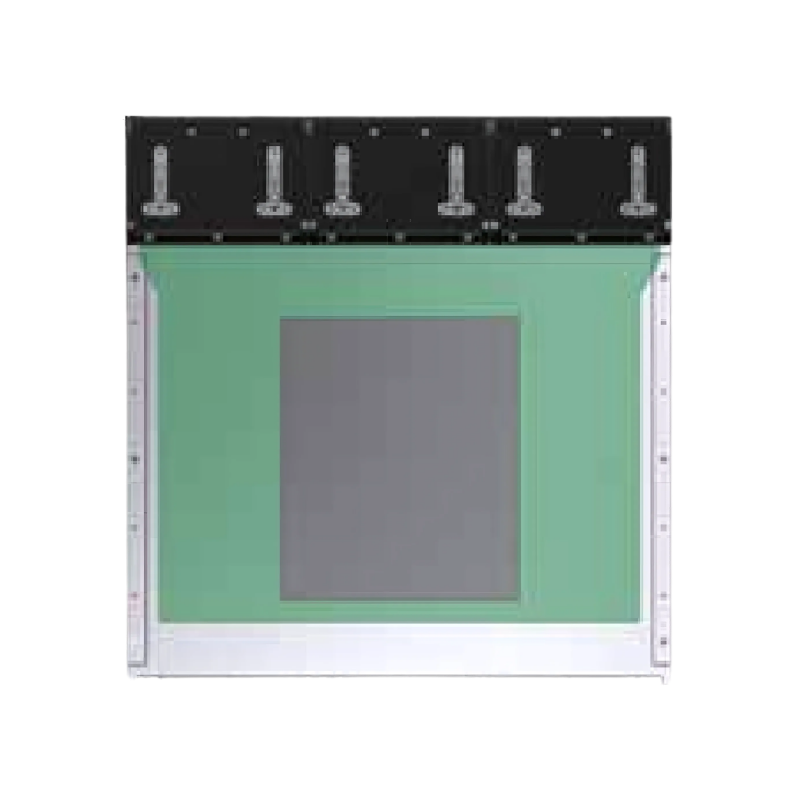

Modèle 8408

  • Dimensions : 402,3 x 433,2 mm
  • Résolution : 1,1 x 1,1 mm

Configurations pour pneus avions, engins agricoles, camions et cars

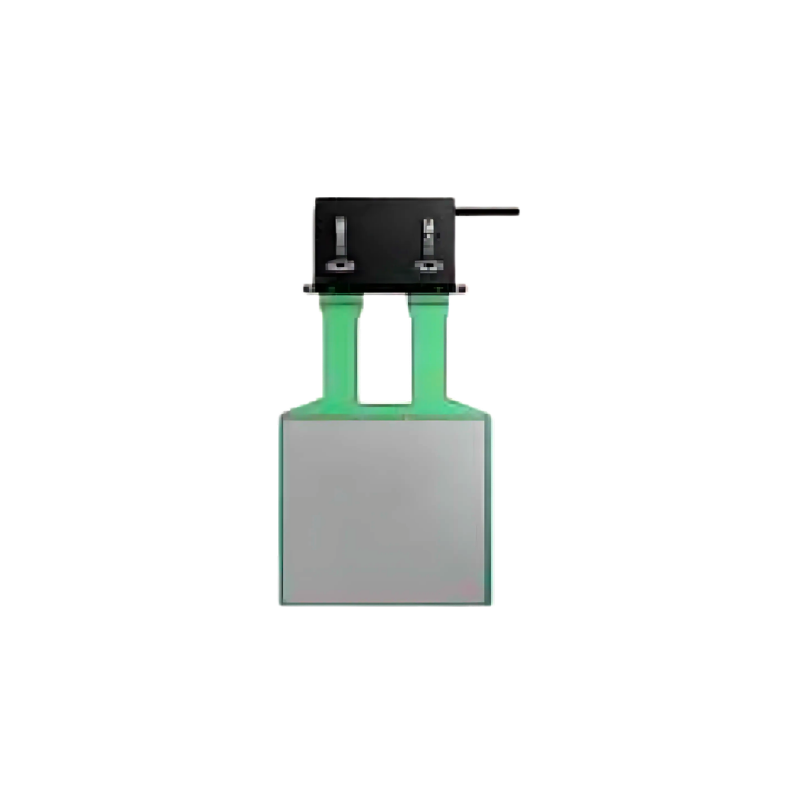

Modèle 8001

  • Dimensions : 292,6 x 268,2 mm
  • Résolution : 3,0 x 3,0 mm

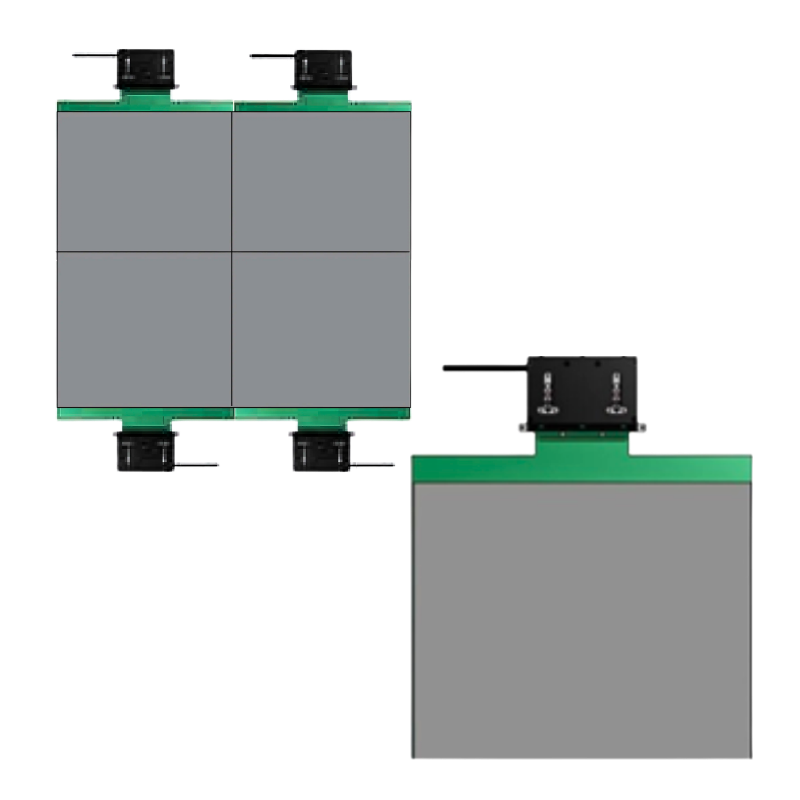

Modèles 7105 / 7105Q

  • Dimensions 7105 : 447 x 528 mm
  • Dimensions 7105Q : 899 x 1062 mm
  • Résolution : 5,0 x 5,0 mm

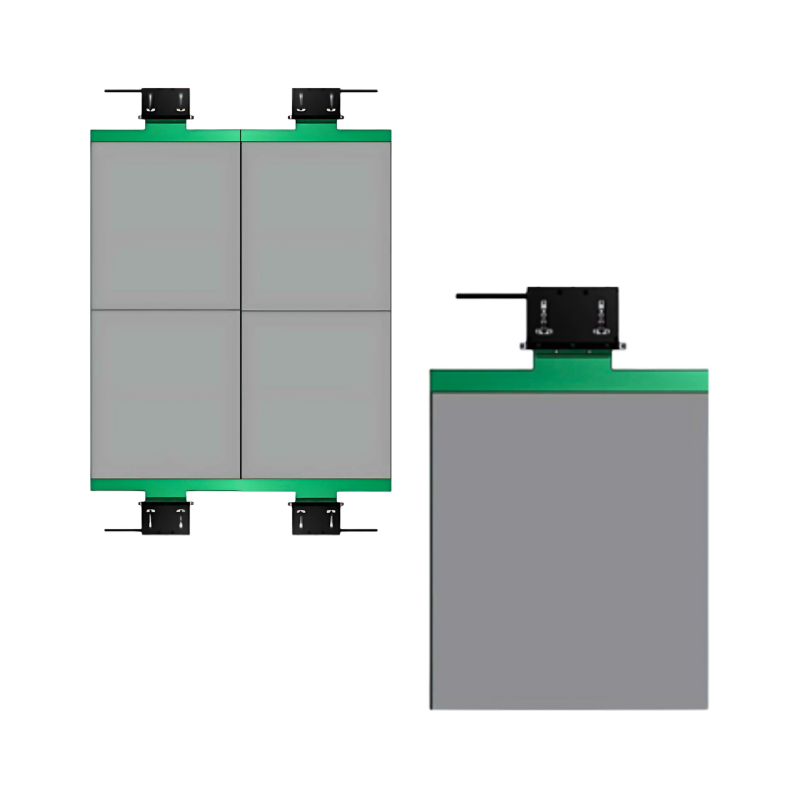

Modèles 7202 / 7202Q

  • Dimensions 7202 : 704 x 626 mm
  • Dimensions 7202Q : 1415 x 1259 mm
  • Résolution : 7,1 x 7,1 mm

Analyse avancée et quantification de l'empreinte

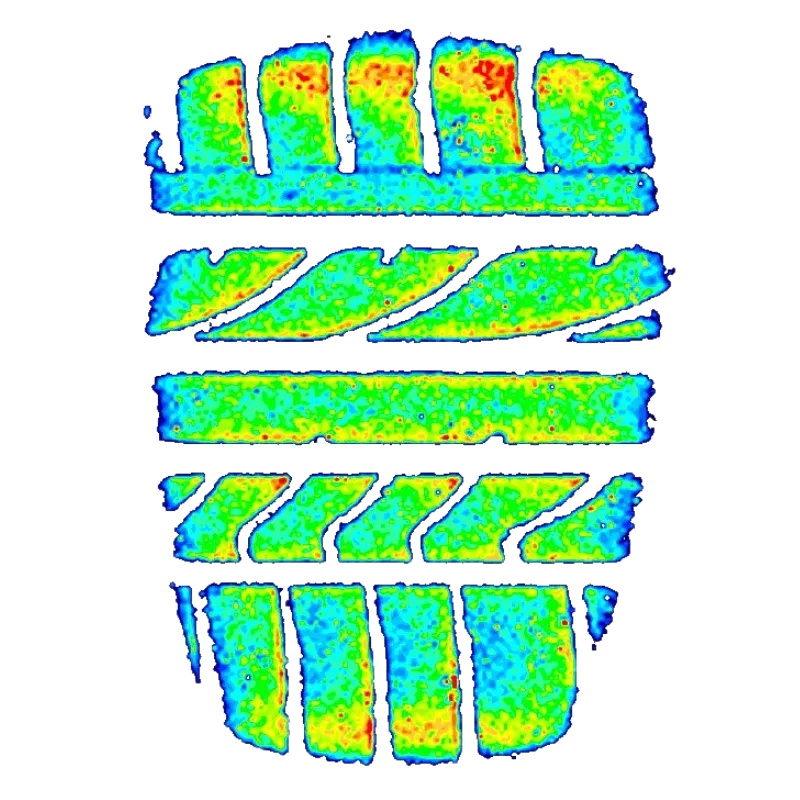

Le logiciel dédié TireScan™ fournit des outils d’analyse exhaustive de haute qualité sans aucun compromis. Il affiche la répartition des pressions sous plusieurs modes graphiques et chiffrés. La fonction d'empreinte quantifiée permet notamment de cartographier et de figer l'image des pressions maximales subies par chaque point du capteur, révélant la trace exacte et détaillée du pneu.

Génération automatisée de rapports

Le logiciel offre la possibilité de créer et personnaliser vos propres indicateurs de performance. Exportez instantanément vos résultats et indicateurs clés sous forme de fichiers de données brutes CSV ou via des rapports d'essais mis en page automatiquement au format MS Word.

Caractéristiques Techniques

Contenu du kit Logiciel TireScan, 1 Hub VersaTek 8 ports, Connecteurs VersaTek, Capteur(s) TireScan au choix 7105(Q) / 7202(Q) / 8001 / 8404 / 8406 / 8408
Compatibilité Windows 10/11
Connexion USB
Plage de mesure jusqu'à 2 000 kPa
Précision ± 5%
Résolution 7105 : 5,0 x 5,0 mm 7202 : 7,1 x 7,1 mm 8001 : 3,0 x 3,0 mm 8404 : 1,5 x 1,5 mm 8406 : 1,0 x 1,0 mm 8408 : 1,1 x 1,1mm
Échantillonnage 7105 : 160 Hz 7202 : 191 Hz 8001 : 173 Hz 8404 : 106 Hz 8406 : 71 Hz 8408 : 29 Hz
Alimentation 230 Vac
Dimensions 7105 : 704 x 626 mm / 899 x 1062 mm (7105Q) 7202 : 704 x 626 mm / 1415 x 1259 mm (7202Q) 8001 : 293 x 268 mm 8404 : 268 x 317 mm 8406 : 268 x 317 mm 8408 : 402 x 433 mm
Système d'analyse des pressions de la bande de roulement Tekscan Versatek

Documentation & Téléchargements

Cartographie de pression, Empreinte de pneu Tekscan
Système TireScan

document PDF
