Analyse du contact pneu-chaussée à haute vitesse

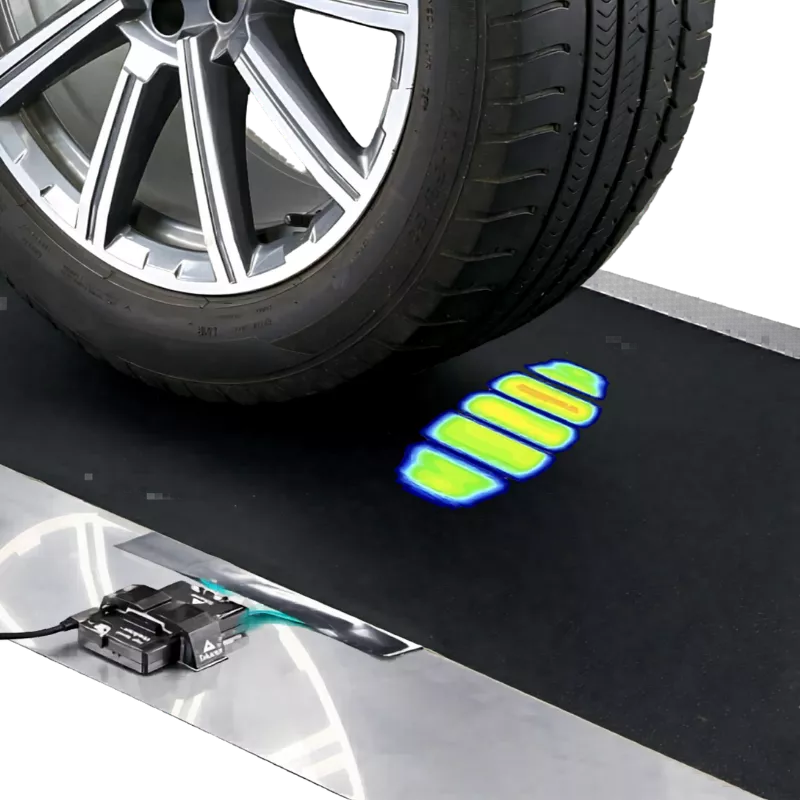

High Speed TireScan™ est conçu spécifiquement pour mesurer l'empreinte de pression au passage d'un pneu sur bancs d'essais (tambour, rouleau, flat track). Il objective précisément les effets de la force centrifuge sur la géométrie et le profil de pression du contact, jusqu'à plus de 265 km/h.

  • Ultra-résistant: Capteur très faible épaisseur prévu pour s'intégrer sur les bancs de mesure.
  • Haute vitesse et autonome : Enregistreur compact WiFi jusqu'à 20 000 images par seconde.
  • Signature du contact : Restitue fidèlement l'évolution quantifiée de la forme, de l'aire et du profil de pression du pneu selon la vitesse et le gonflage.
  • Analyse précise : Logiciel dédié pour l'évaluation des profils de force, du centre des pressions et l'export des données.
Système très haute vitesse pour profil de contact de pneu Tekscan High Speed TireScan

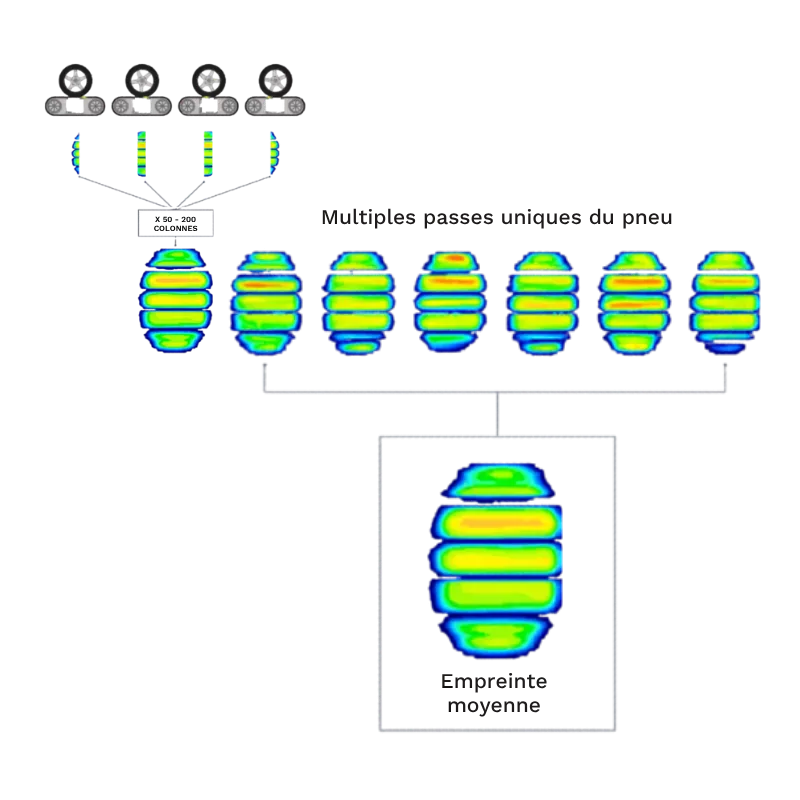

TireScan High Speed : mesure du profil de contact pneu à haute vitesse
Capteurs de cartographie de pression Tekscan TireScan High Speed 9602 et 9606
Demander un devis
Demander un devis

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Électronique d'acquisition autonome TekDAQ 210

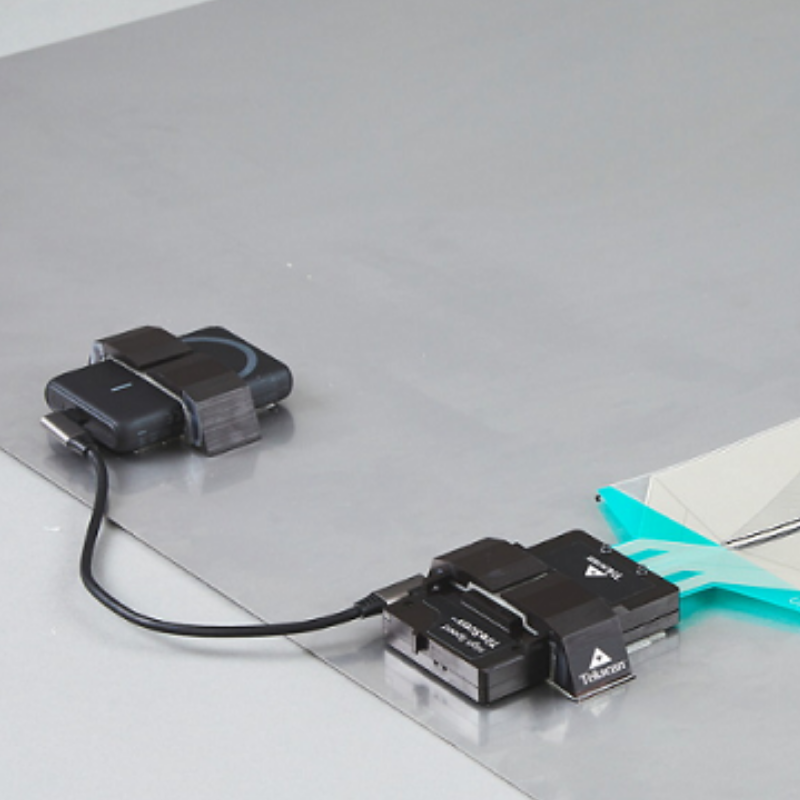

Le système intègre l'électronique légère TekDAQ 210, spécialement conçue pour s'affranchir des contraintes filaires. Configurable et déclenchable à distance, elle enregistre directement les données sur sa carte mémoire SD interne ou les transfère sans fil (WiFi) vers un PC. Son alimentation par batterie externe garantit une autonomie de collecte de données en continu pendant 3 heures.

Capteur selon le type de pneu

Le système s'adapte à vos besoins grâce à deux modèles de capteurs résistifs de très faible épaisseur :

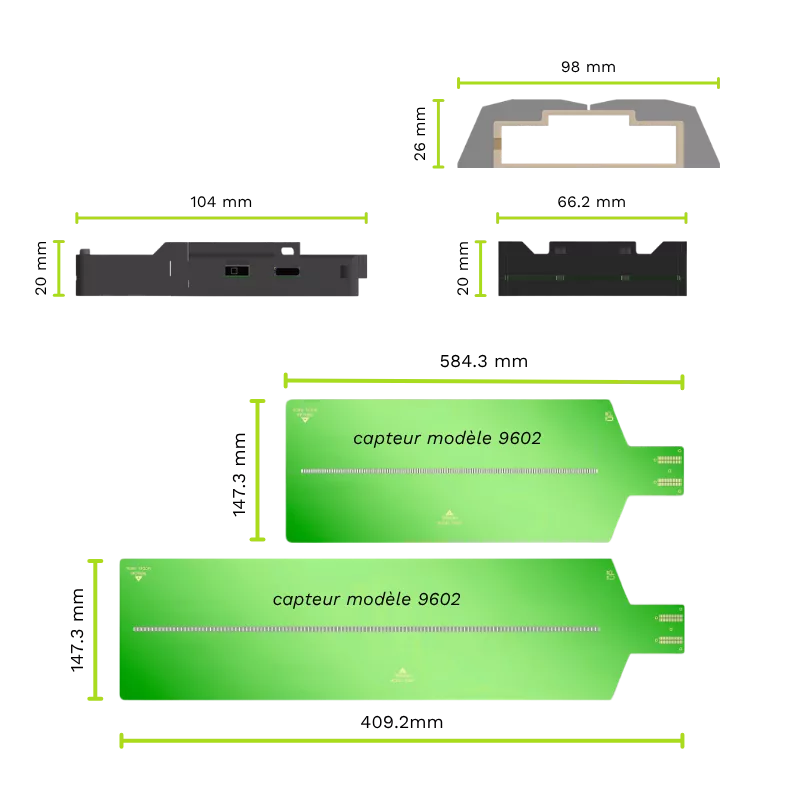

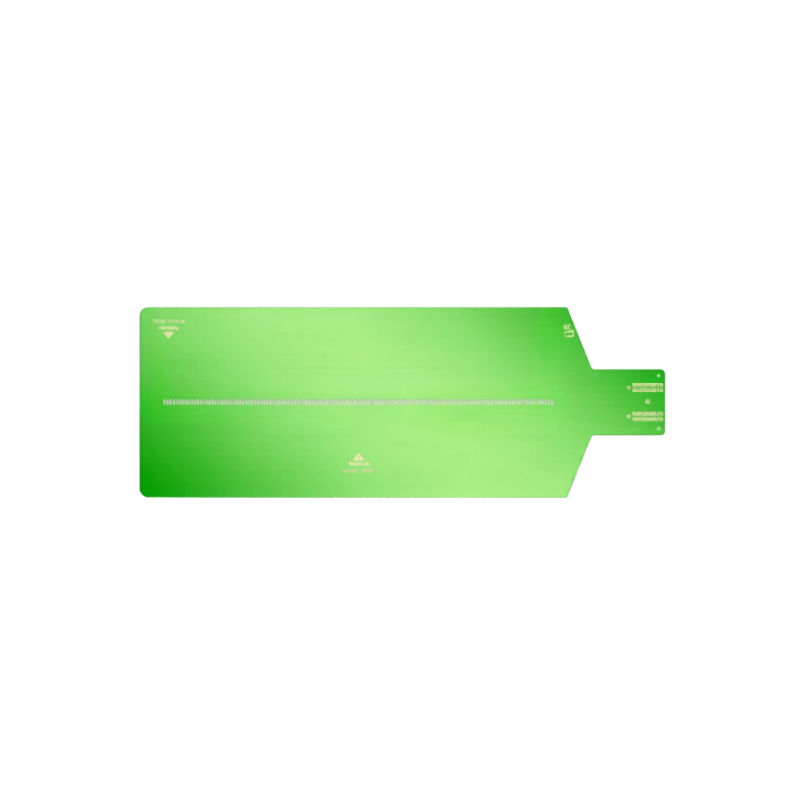

  • Capteur modèle 9602 : Modèle compact, parfaitement adapté aux pneus de véhicules de tourisme, motocycles et véhicules tout-terrain.

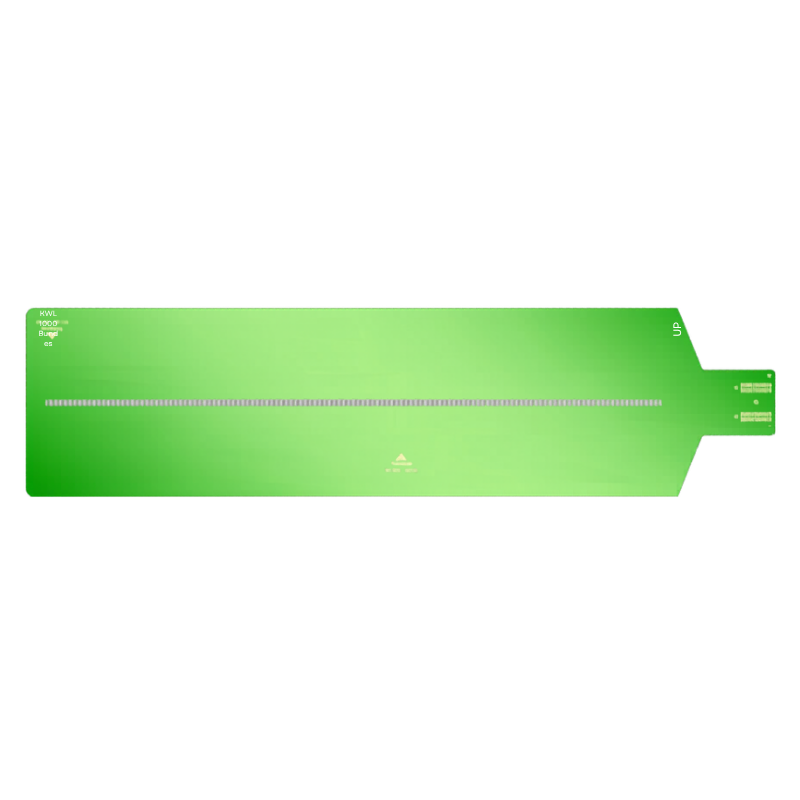

  • Capteur modèle 9606 : Modèle large, idéal pour les pneumatiques de grande dimension tels que les camions, bus, avions et véhicules de course.
Modèle 9606

  • Dimensions : 478,6 x 3,6 mm
  • Résolution : 3,76 mm

Modèle 9602

  • Dimensions : 301 x 3,6 mm
  • Résolution : 2,36 mm

Logiciel d'analyse et de traitement des profils de pression

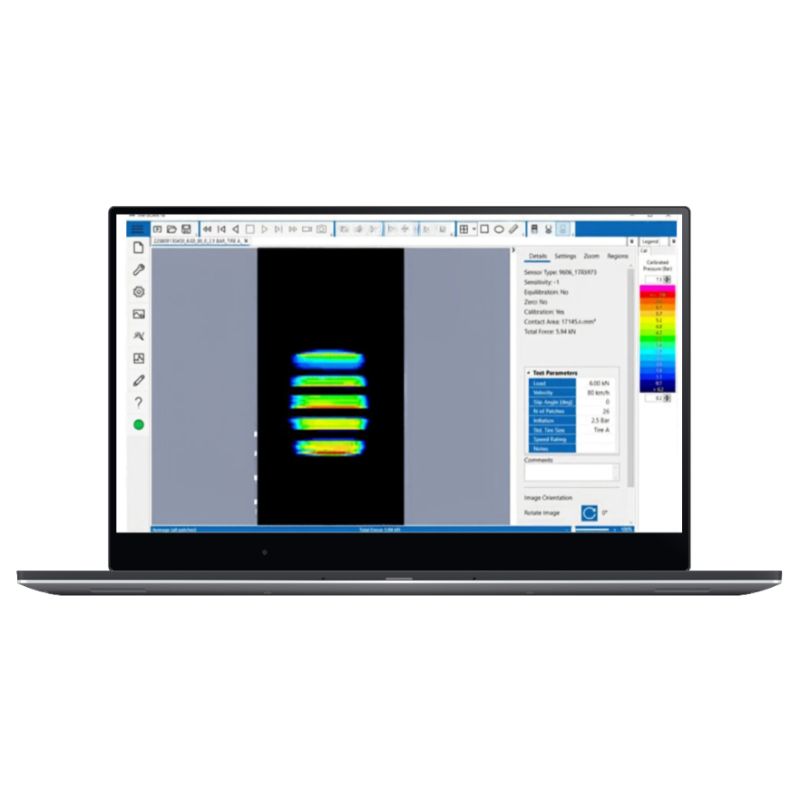

Le logiciel High Speed TireScan™ a été développé pour rationaliser l'ensemble du processus, de la collecte des données jusqu'à leur exploitation. Il fournit tous les outils nécessaires à une analyse approfondie et de qualité supérieure :

  • Visualisation multiformat : Affichage clair et dynamique de la distribution des pressions.
  • Rapports personnalisés : Création d'indicateurs et d'analyses sur mesure basés sur les données relevées.
  • Export universel : Génération automatique de rapports complets au format Microsoft Word ou export des données brutes en fichiers CSV.

Reconnaissance et analyse de la géométrie sous force centrifuge

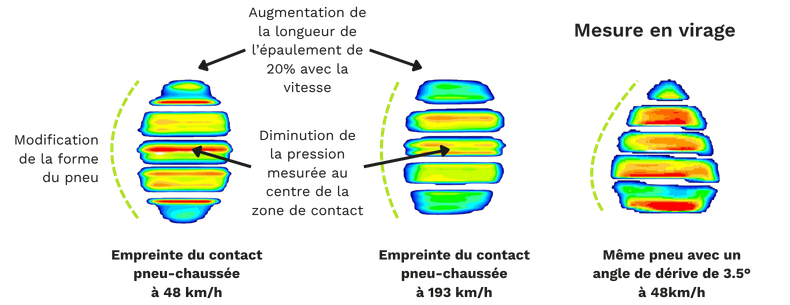

Le système met en évidence les déformations structurelles et les évolutions clés de la forme du pneu provoquées par la force centrifuge à haute vitesse. Il permet par exemple d'objectiver précisément les variations d'aire de contact en comparant un pneu testé à 48 km/h avec le même modèle lancé à 193 km/h.

Caractéristiques Techniques

Contenu du kit Logiciel High Speed TireScan, Electronique TekDAQ 210 avec powerbank, capteur 9602 ou 9606
Compatibilité Windows 10/11
Connexion Wireless - Wifi / USB-C
Plage de mesure jusqu'à 4 000 kPa
Précision ± 5%
Échantillonnage 20 kHz
Alimentation 230 Vac
Dimensions Modèle 9602 : 301 x 3,6 mm Modèle 9606 : 478,6 x 3,6 mm TekDAQ 210 + Powerbank : 104 x 98 x 26 mm + 93 x 62,5 x 16,2 mm
Poids TekDAQ 210 + Powerbank : 90g + 133g
Capteurs de cartographie de pression Tekscan TireScan High Speed 9602 et 9606

Documentation & Téléchargements

TireScan High Speed : mesure du profil de contact pneu à haute vitesse
Système TireScan High Speed

document PDF

Informations Complémentaires

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Explorer les ressources

Infos & Devis

Nos spécialistes répondent sous 24h à vos demandes techniques et commerciales
Obtenir un renseignement

Mescan X Tekscan

Leader mondial de la cartographie de pression dynamique, Tekscan développe une technologie de capteurs matriciels brevetée, reconnue pour sa capacité à quantifier les contraintes d'interface avec une précision et une résolution spatiale exceptionnelles. Mescan vous offre un accès exclusif à la technologie Tekscan avec la garantie d'un service de proximité et d'une expertise métier reconnue.
Distribution Exclusive
Produits associés
Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Application Fujifilm Prescale Mobile pour l'analyse instantanée et la quantification des pressions sur le terrainSpécifications Techniques

Prescale Mobile

Solution de numérisation et d'analyse de pression sur site Quantifiez vos empreintes de pression instantanément via une interface mobile dédiée. Conversion numérique : Etalonnage précis de la densité de couleur en unités de pression Algorithme Fujifilm : Compensation automatique de la luminosité ambiante via la mire de calibration Expertise de terrain : Idéal pour les diagnostics rapides sur machines encombrées Export de données : Transfert des mesures par e-mail au format CSV et images
Système de mesure d'empreinte de pneu robuste Tekscan TireScan CrossDriveSpécifications Techniques

TireScan™ CrossDrive

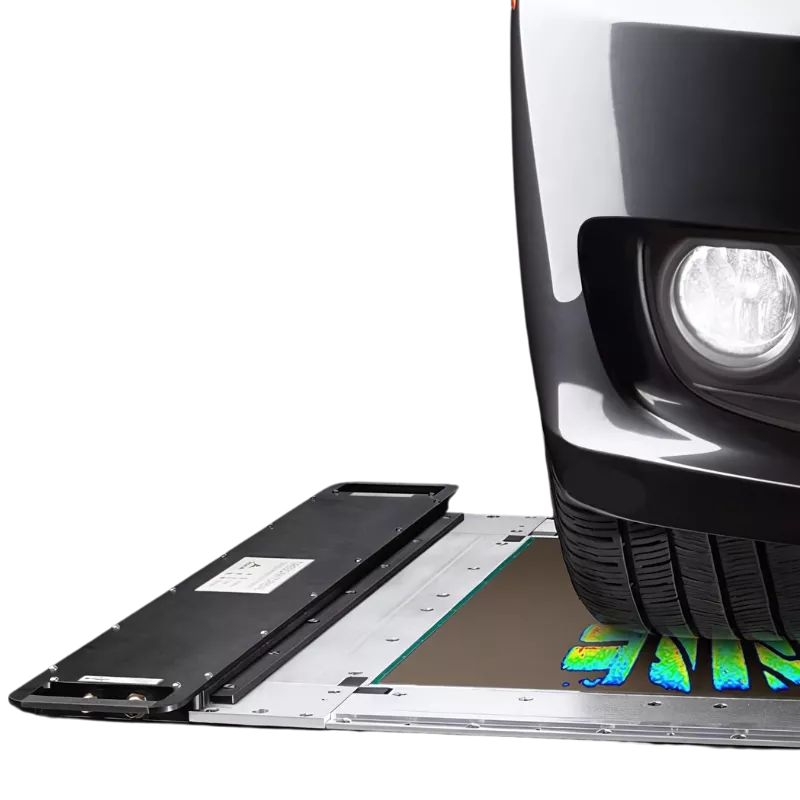

La plateforme d'empreinte de pneu haute résolution Le système TireScan™ CrossDrive est une solution tout-en-un conçue pour cartographier avec précision la surface de contact d'un pneumatique. Sans aucun compromis sur la qualité de mesure et axé la simplicité d'utilisation, il intègre capteur et électronique dans une plateforme robuste, fine et transportable. Plateforme intégrée : Capteur protégé des efforts verticaux et transverses de plusieurs kN, garantissant la qualité des résultats pour des essais variés. Prête à l'emploi : Mesures faciles en compression statique en bord de piste ou sur banc pour des essais de carrossage, dérive ou freinage. Analyses avancées : Le logiciel puissant permet d'exploiter la haute résolution pour inspecter chaque sculpture et générer des rapports détaillés.
Système modulaire d'analyse d'empreinte de pneu Tekscan TireScan VersaTekSpécifications Techniques

TireScan™ VersaTek

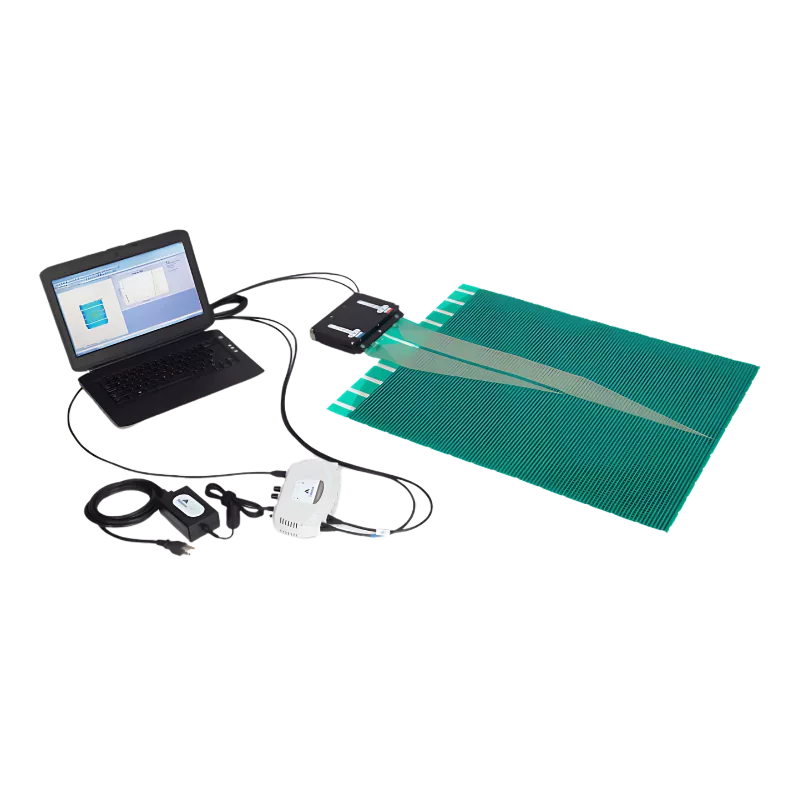

La référence pour l'analyse de la bande de roulement Le système TireScan™ VersaTek™ est la solution de cartographie de pression standard pour mesurer et analyser avec précision les empreintes de pneus. Grâce à son architecture modulaire, cette famille de produits est adaptable à toutes les dimensions de pneumatiques, des véhicules légers aux engins lourds. Modularité et flexibilité : Electronique compatible avec une large variété de capteurs. Toutes dimensions de pneus : Multiples variantes pour toutes les tailles d'empreintes. Électronique durcie : Boîtiers d'acquisition robustes maintenant la connexion parfaitement alignée pendant les essais. Analyse quantitative complète : Logiciel puissant affichant la distribution des pressions en temps réel et générant des rapports automatisés.
