Systèmes de mesure FlexiForce

Systèmes de mesure FlexiForce

Acquisition de forces multiples sur PC Tekscan

Analysez et enregistrez vos données de force en temps réel grâce aux systèmes de mesure ELF et WELF prêts à l'emploi. Associant la finesse des capteurs FlexiForce™ à des électroniques d'acquisition pratiques et des logiciels d'analyse dédiés, ces solutions plug-and-play vous permettent de visualiser, étalonner et exporter vos mesures de force instantanément, sans développement électronique préalable.

Lire la suite...
Explorer la gamme
Systèmes FlexiForce
ELF (USB) / WELF (WiFi)
Accessoires
Spécifications & FAQ
Systèmes ELF / WELF, mesure de force sur PC avec 1 à 16 capteurs FlexiForce

Logiciel plug-and-play

Visualisez vos données de force en direct sur votre PC. Ces systèmes enregistrent les mesures à haute fréquence et permettent des exports rapides pour vos analyses R&D.

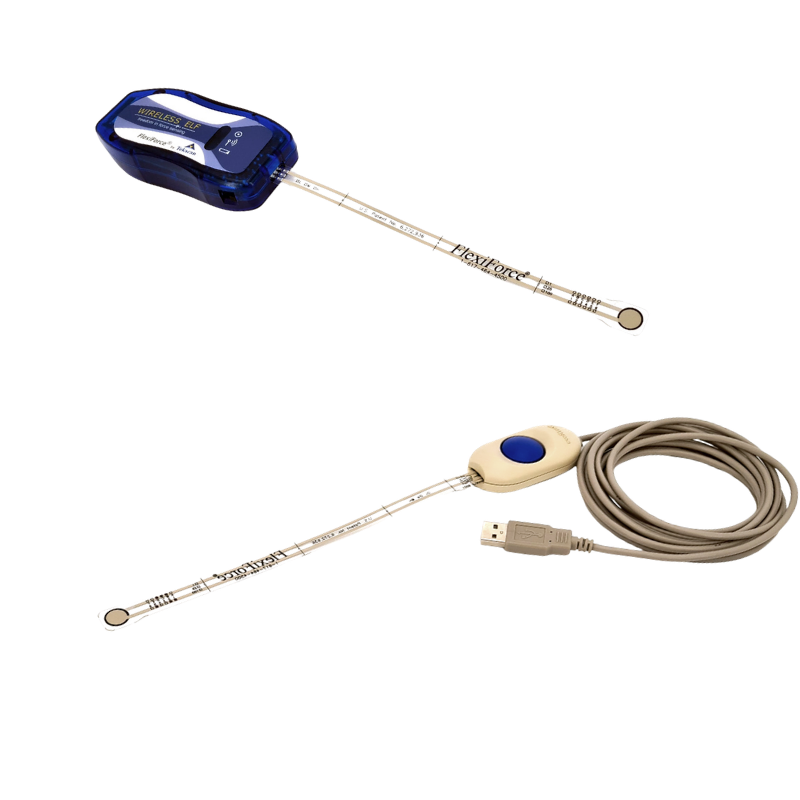

Connecteurs USB ou WiFi pour capteurs FSR FlexiForce sur PC

Électroniques USB ou WiFi

Enregistrez, tracez des graphiques en direct et exportez vos données de force vers Excel en quelques clics grâce à l'interfaces intuitive du logiciel Tekscan ELF ou WELF.

Capteurs FlexiForce, technologie FSR Tekscan haute facile à étalonner

Étalonnage simple et précis

Optimisez la linéarité et la répétabilité de vos essais grâce aux fonctions logicielles d'étalonnage et de sensibilité ajustable individuellement pour chaque capteur.

Systèmes de mesure FlexiForce

Poigne d acquisition USB du systeme ELF connectee a un capteur FlexiForce B201Spécifications Techniques

Système ELF™

Solution de mesure de force USB prête à l'emploi pour PC Windows Le système ELF™ de Tekscan permet d'exploiter facilement les capteurs FlexiForce™ sans concevoir de circuit électronique. Composé d'une ou plusieurs poignées d'acquisition filaire et d'un logiciel dédié, il est idéal pour le laboratoire, la R&D ou le contrôle qualité. Visualisez, étalonnez et analysez vos forces en temps réel en toute simplicité. Plug-and-Play : Connexion USB directe à votre ordinateur. Logiciel complet : Affichage graphique en temps réel, fonctions de tare et d'étalonnage. Multipoints : Possibilité de suivre plusieurs capteurs simultanément. Export CSV : Enregistrement et exportation rapide des données pour vos analyses. Pack prêt à mesurer : Livré de base avec des capteurs FlexiForce B201.
Capteur de force Tekscan FlexiForce B201 compatible avec systeme d acquisition ELFSpécifications Techniques

FlexiForce B201

Capteur FlexiForce pour système ELF™ Doté d'une connectique spécifique, le B201 se branche directement sur le connecteur du système d’acquisition de données FlexiForce ELF™. Interface directe : Contacts spécifiques adaptés pour l'électronique USB ELF Zone de mesure : Diamètre de 9,5 mm avec languette longueur de 200 mm Étalonnage logiciel : Idéal pour tracer des courbes de réponse en temps réel sous Windows
Transmetteur sans fil WiFi du systeme WELF Tekscan avec capteur FlexiForce A201Spécifications Techniques

Système WELF™

Solution de mesure de force FlexiForce sans fil Le système WELF de Tekscan permet de mesurer les forces de contact à distance grâce à sa poignée d'acquisition WiFi. Idéal pour les essais sur le terrain ou les mesures en mouvement, il transmet vos données en temps réel sur PC Windows sans encombrement de câble. Il s’affranchit de tout développement électronique pour vos tests et validations. Connexion WiFi : Transmission radio robuste et standard. Logiciel temps réel : Affichage en direct sous forme de courbes, outils d'étalonnage et fonction tare. Multipoints : Possibilité de connecter de 1 à 16 capteurs simultanément sur le même PC. Export direct : Enregistrement et exportation de vos données au format CSV. Plug and play : Livré complet avec des capteurs FlexiForce de la série A201.
Capteur piezoresistif standard Tekscan FlexiForce A201 pour analyse des appuisSpécifications Techniques

FlexiForce A201

Capteur de force piézorésistif polyvalent de référence pour vos projets Modèle standard le plus courant de la gamme Tekscan, le A201 offre un excellent équilibre entre dimensions et plage de mesure pour l'analyse des appuis ou le contrôle d'effort. Format miniature : Zone sensible de Ø 9,5 mm seulement. Gamme dynamique étendue : 3 variantes de 4 N Pleine Echelle à 4 500 N en adaptant l'électronique. Modulable : Disponible en versions raccourcies de 20 cm à 5 ou 10 cm (autres longueurs personnalisées possibles).
Adaptateur ELF Tekscan pour connexion de capteurs FlexiForce standard sur poigne ELFSpécifications Techniques

Adaptateur ELF

Interface universelle pour connecter tous vos capteurs FlexiForce sur le système ELF L'adaptateur ELF est un accessoire qui s’insère directement sur l’extrémité de votre poignée d’acquisition ELF (USB). Il permet d’étendre instantanément la compatibilité de votre système à l'ensemble des modèles de la gamme FlexiForce standard. C'est l'outil idéal pour tester différentes géométries de capteurs sur un seul et même équipement, sans aucune modification de câblage. Compatibilité totale : Adapte tous les capteurs FlexiForce standard sur la poignée ELF. Plug-and-Play : Connexion mécanique et électrique immédiate, sans soudure.
Cable extension plat et flexible pour capteur de force FlexiForceSpécifications Techniques

Extension pour Flexiforce

Câble d'extension flexible pour déporter vos mesures de force en toute sécurité L'extension FlexiForce est un cordon plat et flexible de longueur 60 cm qui permet d'allonger la distance entre votre capteur FlexiForce et sa poignée d'acquisition ou son électronique. Elle est idéale pour les applications où l'espace est restreint, pour les tests en milieu confiné ou lorsque le point de mesure est éloigné du système d'enregistrement, le tout sans dégrader la qualité du signal électrique. Distance étendue : Permet de déporter facilement le capteur FlexiForce de son électronique d'acquisition. Format ultra-plat : Sa conception flexible préserve l'épaisseur minimale du montage pour s'insérer partout.
Rondelles concentrateurs de force en Delrin pour capteur FlexiForceSpécifications Techniques

Concentrateurs de force

Rondelles en Delrin pour optimiser la précision de vos capteurs FlexiForce Ces pastilles en Delrin de 0,7 mm d'épaisseur se collent directement sur la zone active du capteur FlexiForce grâce à leur face adhésive. En répartissant uniformément la charge, elles améliorent nettement la linéarité, la répétabilité et la performance globale de vos mesures de force. Précision accrue : Optimise la répartition de la force sur la surface sensible. Installation rapide : Film adhésif mince et pelable pour une pose immédiate. Deux tailles : Disponibles par paquets de 10 en diamètres 7,1 mm ou 19,1 mm.
Coffret de poids etalons de masse de precision pour la calibration de capteurs de forceSpécifications Techniques

Coffret de poids étalons

Contrôlez et étalonnez simplement vos capteurs de force FlexiForce et instruments de pesage. Conçus en acier inoxydable et livrés dans un boîtier de protection, ils garantissent la fiabilité, la répétabilité et la conformité réglementaire de vos mesures en laboratoire ou dans l'industrie. Haute précision : Masses finement tournées en acier inox de classe de précision M1. Gamme complète : Coffret comprenant 9 poids étalons calibrés de 1 g à 500 g.

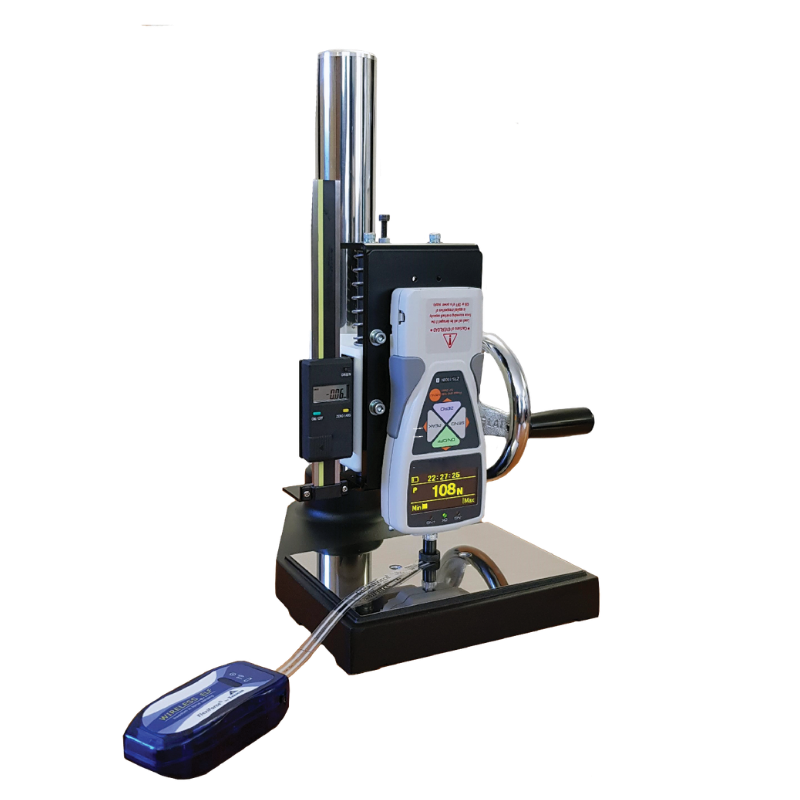

Banc dynamométrique vertical 1 kN haute stabilité idéal pour l'étalonnage des capteurs FlxiForce

Besoin d'un équipement pour l'étalonnage de vos capteurs FlexiForce ?

Découvrez notre banc dynamométrique 1 kN clé en main

Garantissez la précision de vos mesures. Ce système complet haut de gamme associe un bâti à volant mécanique et un dynamomètre numérique pour appliquer des charges axiales, fluides et parfaitement contrôlées. C'est l'outil indispensable pour tracer vos courbes de réponse, ajuster la linéarité et étalonner vos capteurs FlexiForce de manière répétable, sans aucun biais de manipulation manuelle.

En savoir plus sur le banc dynamométrique

Spécifications & FAQ

Quelle est la différence au niveau de la connexion entre les systèmes ELF et WELF ?

La différence réside dans le mode de transmission vers l'ordinateur :

  • Le système ELF utilise un connecteur USB (ou « poignée ELF ») relié par câble.
  • Le système WELF s'appuie sur un transmetteur WiFi (ou « poignée ELF sans fil ») pour une communication sans fil.

Les deux systèmes permettent un conditionnement individuel et une mesure multipoints allant de 1 à 16 capteurs simultanément sur un PC équipé de Windows 10 ou 11.

Les configurations de base diffèrent selon le système choisi :

  • La solution de base ELF (USB) intègre des capteurs FlexiForce B201 de chaque gamme (L-M-H).
  • La solution de base WELF (WiFi) comprend quant à elle des capteurs FlexiForce A201 de chaque gamme (1-25-100).

Note : Les systèmes restent compatibles avec l'ensemble des capteurs de la gamme

Le système propose une fréquence d'acquisition standard de 200 Hz par capteur, et peut atteindre 6 kHz par capteur en option avec le logiciel d'acquisition haute vitesse. L'amplification (sensibilité) de chaque voie se règle individuellement via le logiciel.

Le logiciel complet dédié à ces systèmes permet d'effectuer les actions suivantes :

  • La lecture et l'affichage des mesures en direct (temps réel) sous forme de courbes.
  • L'étalonnage individuel multipoints et la fonction de tare.
  • Le paramétrage du déclenchement au clic ou sur dépassement d'un seuil de force.
  • L'enregistrement et l'exportation complète des données collectées au format CSV.
