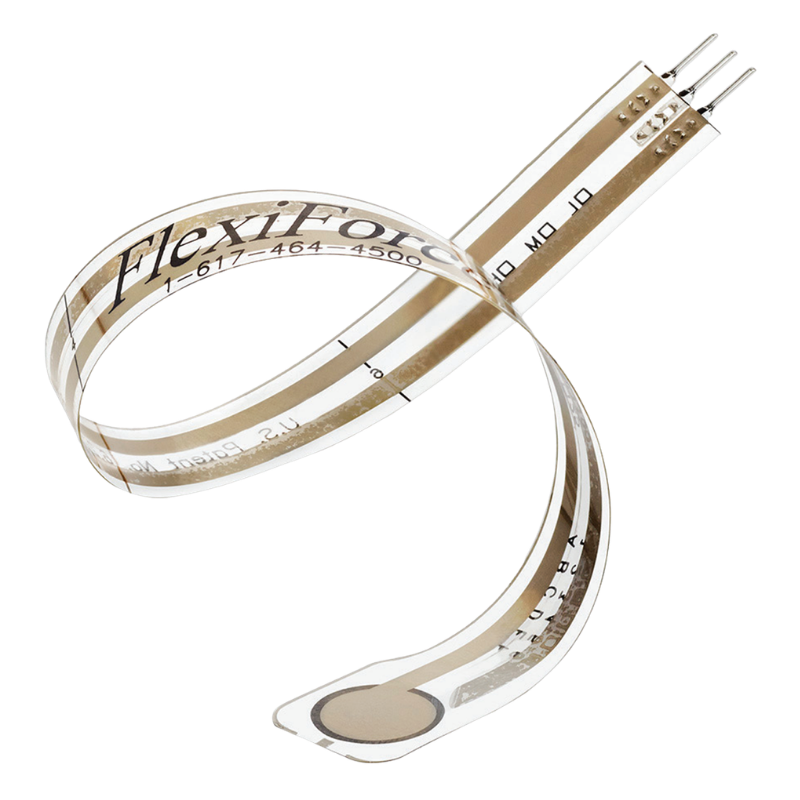

Intégrez la mesure d'effort au cœur de vos produits grâce aux capteurs FlexiForce ultra-fins. Avec seulement 0,20 mm d'épaisseur, ces composants flexibles et économiques mesurent la pression de contact entre toutes les surfaces. Idéaux pour le médical, la robotique ou l'intégration OEM, ils s'insèrent là où les capteurs traditionnels sont trop volumineux, de l'unité à la grande série.
Leur format aussi fin qu'une feuille de papier s'insère facilement dans les espaces les plus confinés sans modifier la mécanique ni l'ergonomie de vos dispositifs d'origine.
Personnalisez la géométrie, l'étendue de mesure (de quelques centaines de grammes à plusieurs centaines de kg) et la connectique pour coller parfaitement à votre application.
Agissant comme des résistances variables selon la force, les capteurs FlexiForce s'interfacent rapidement dans vos circuits. Testes les via nos kits d'évaluation dédiés.

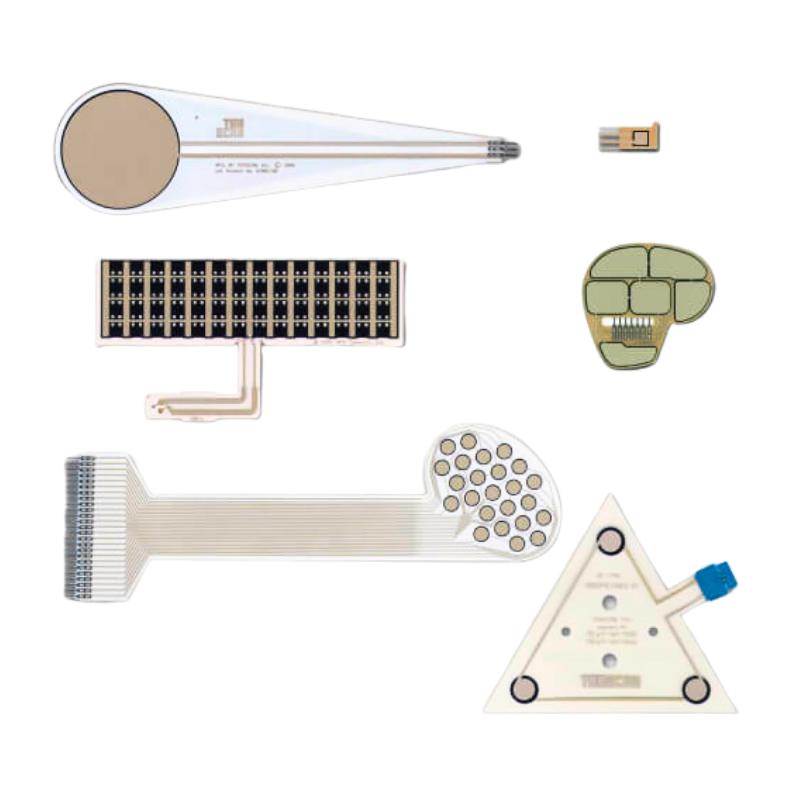

Faites développer votre capteur FlexiForce sur-mesure pour vos projets OEM
Si nos modèles standards ne s'adaptent pas tout à fait à votre produit, créez votre propre capteur. De la forme de la zone sensible à la plage de force, en passant par la longueur de la languette et le type de connecteur, notre équipe technique vous accompagne pour concevoir le composant idéal, optimisé pour vos volumes de production.

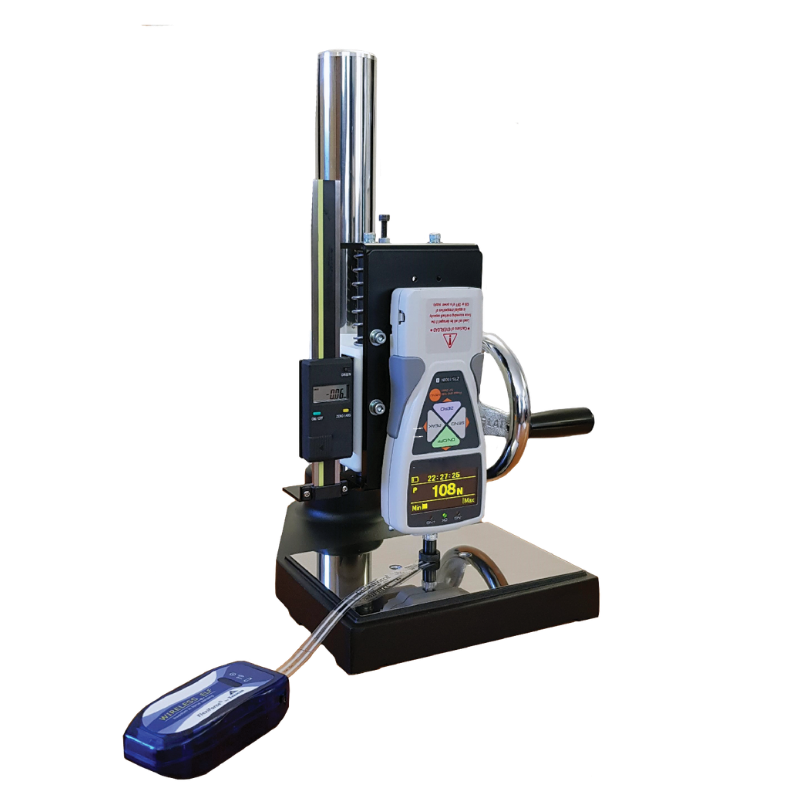

Découvrez notre banc dynamométrique 1 kN clé en main
Garantissez la précision de vos mesures. Ce système complet haut de gamme associe un bâti à volant mécanique et un dynamomètre numérique pour appliquer des charges axiales, fluides et parfaitement contrôlées. C'est l'outil indispensable pour tracer vos courbes de réponse, ajuster la linéarité et étalonner vos capteurs FlexiForce de manière répétable, sans aucun biais de manipulation manuelle.
Les capteurs piézorésistifs FlexiForce™ de Tekscan sont spécifiquement conçus pour quantifier avec précision la force ou la pression appliquée sur leur surface sensible. Affichant une épaisseur inférieure à 0,2 mm et une consommation d’énergie quasi nulle en veille, ces composants d'une grande finesse s’intègrent parfaitement au cœur de vos dispositifs de mesure connectés tout en offrant des performances industrielles inégalées.

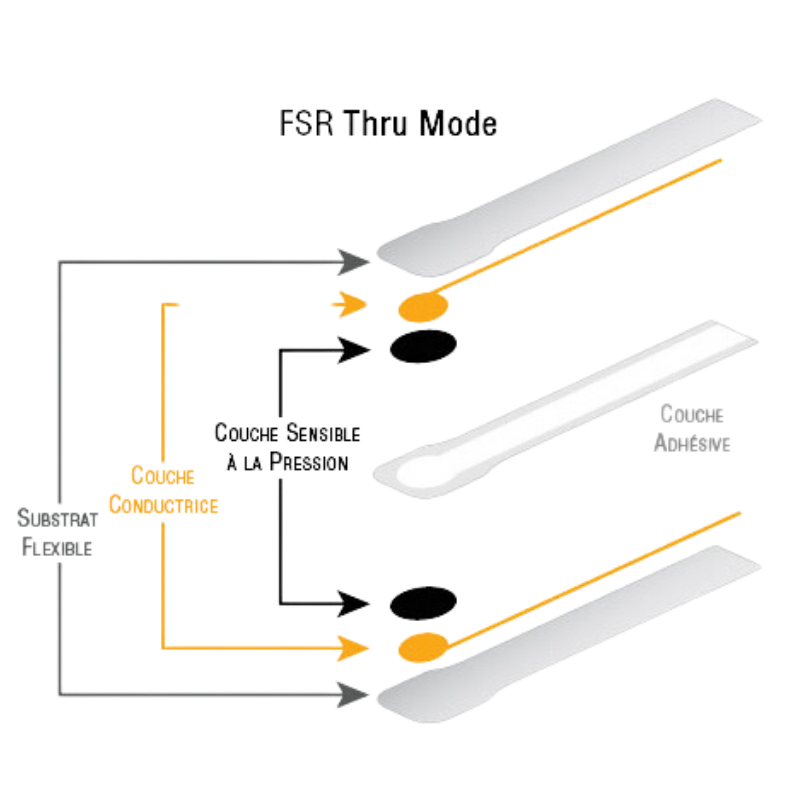

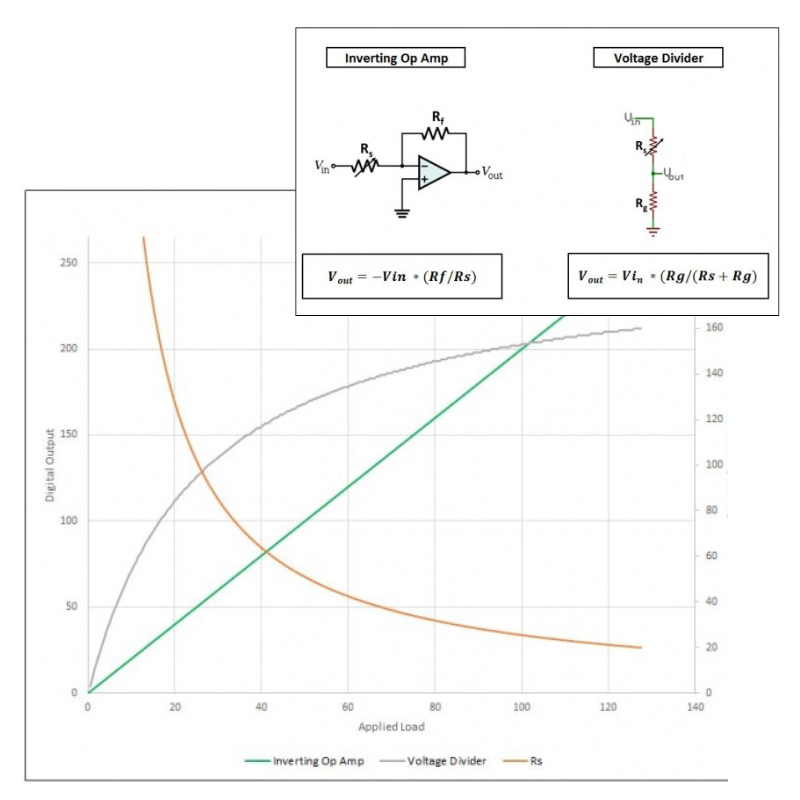

Basée sur le principe du FSR (Force Sensing Resistor), la conductance du polymère sensible varie de manière directement proportionnelle à l’effort de compression exercé. Un montage électronique simple, de type amplificateur inverseur, suffit pour exploiter pleinement cette technologie innovante, simplifiant grandement son intégration logicielle et matérielle dans vos systèmes.
Disponibles en modèles standards ou configurables sur mesure, les capteurs FlexiForce™ se distinguent par leur polyvalence et leur excellente répétabilité. Largement éprouvés dans les secteurs exigeants de la santé, de la robotique, du sport ou de l'Internet des objets (IoT), ils répondent aux cahiers des charges les plus stricts en matière de compacité et de fiabilité.

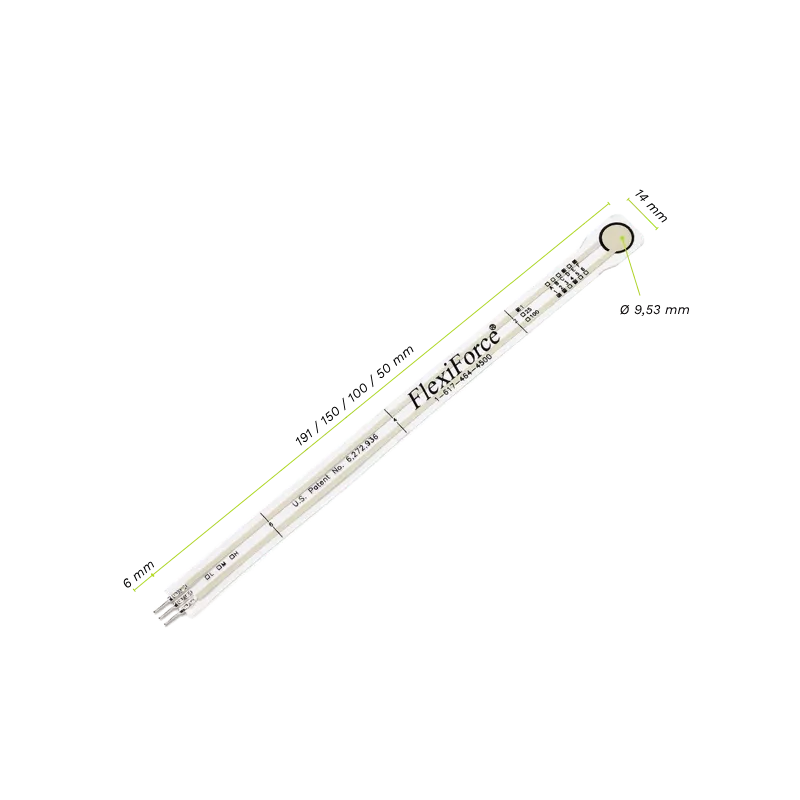

La plage de force nominale varie considérablement d'un modèle standard à l'autre (par exemple, jusqu'à 44 N pour le modèle miniature A101 ou de 450 g à 450 kg pour le modèle B201). Cependant, la plage finale dépend grandement de votre électronique : en modifiant la tension d'alimentation et en ajustant le gain de l'amplificateur (conditionneur de signal), un même capteur comme le modèle carré A502 ou le modèle OEM ESS102 peut étendre sa capacité de mesure de quelques Newtons jusqu'à plus de 40 kN.
La gamme FlexiForce intègre des technologies spécifiques selon vos contraintes physiques :
Série ESS (Enhanced Stability Series) : Les modèles comme les ESS102 et ESS301 utilisent une encre piézorésistive avancée offrant une stabilité renforcée dans des environnements humides et chauds (jusqu'à +80 °C et 90 % d’humidité relative). Ils sont particulièrement prisés pour l'intégration automobile et le médical.

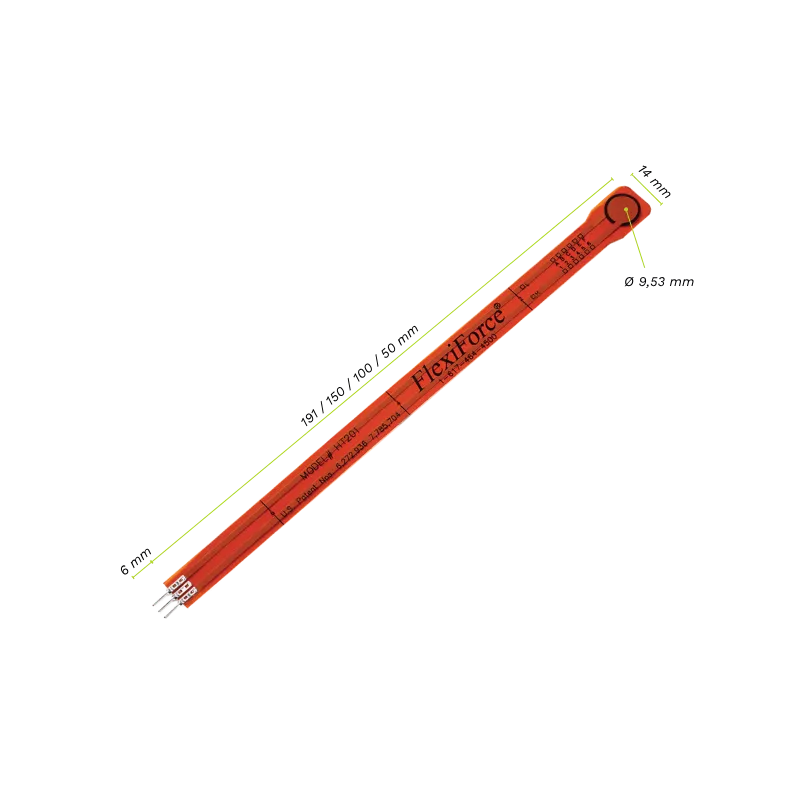

Modèle Haute Température : Le capteur HT201 est spécialement conçu pour supporter des conditions thermiques extrêmes allant jusqu'à +200 °C, idéal pour l'industrie lourde ou l'agroalimentaire.
La longévité du capteur dépend de l'intensité de la charge, des matériaux en contact et de l'orientation de l'effort (il faut veiller à minimiser le cisaillement). Lors des tests officiels menés par Tekscan, où le capteur était placé entre deux pièces de métal et soumis à une charge d’impact répétée de 200 N, le composant fournissait toujours une réponse linéaire et parfaitement proportionnelle après plus de 1 000 000 de cycles.

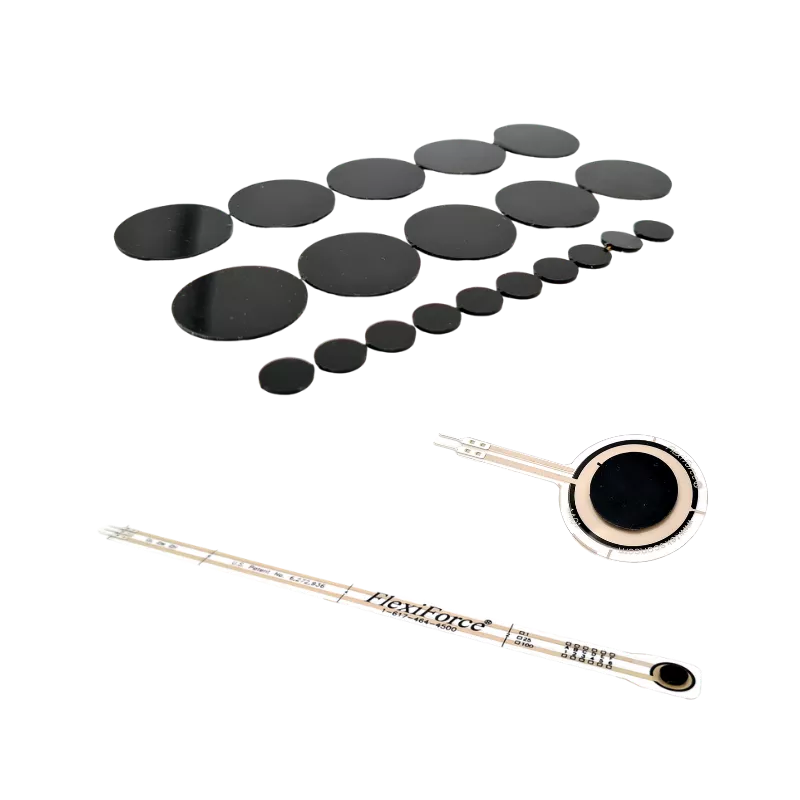

Bien que très robustes et mécaniquement incompressibles, les films polymères à partir desquels sont fabriqués les capteurs commencent à subir une déformation plastique structurelle et irréversible à partir d'une pression d'environ 70 kPa. Pour les applications nécessitant une précision optimale à des niveaux de charge élevés, l'utilisation de concentrateurs de force est recommandée.
Plusieurs outils de développement sont disponibles pour valider votre preuve de concept (PoC) sans délai :

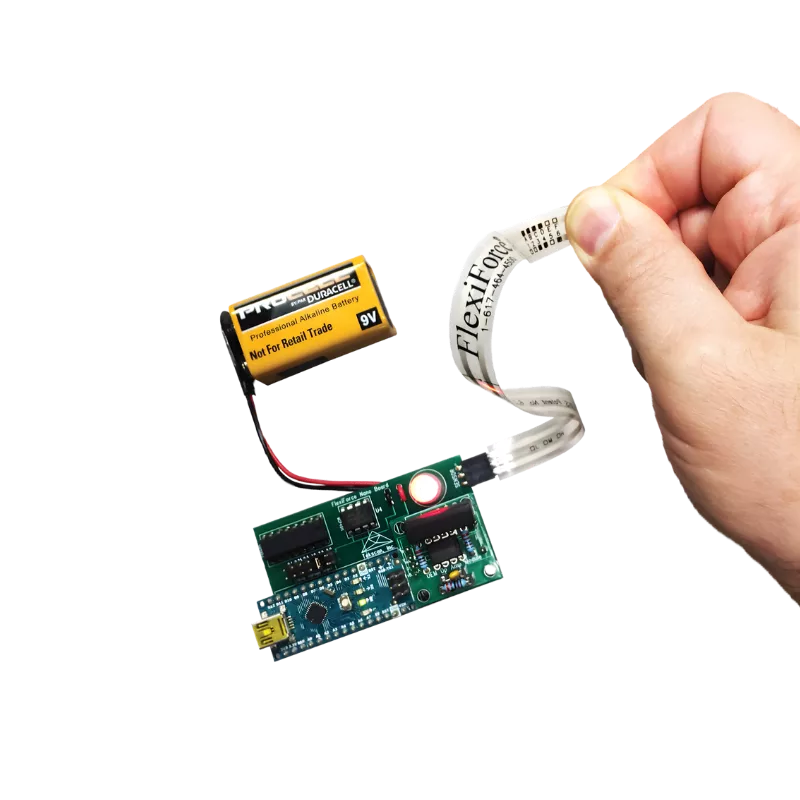

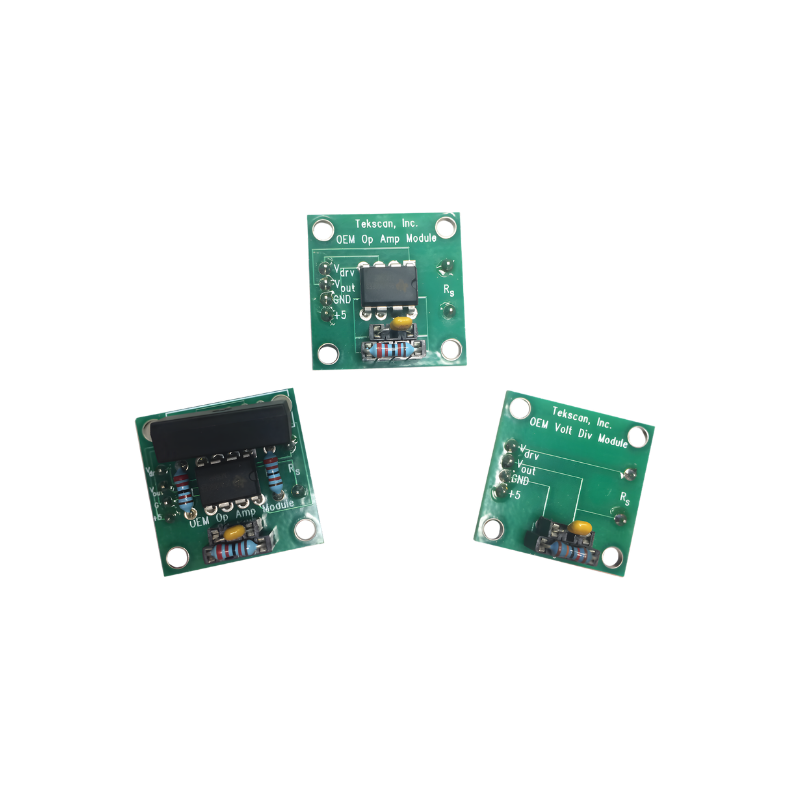

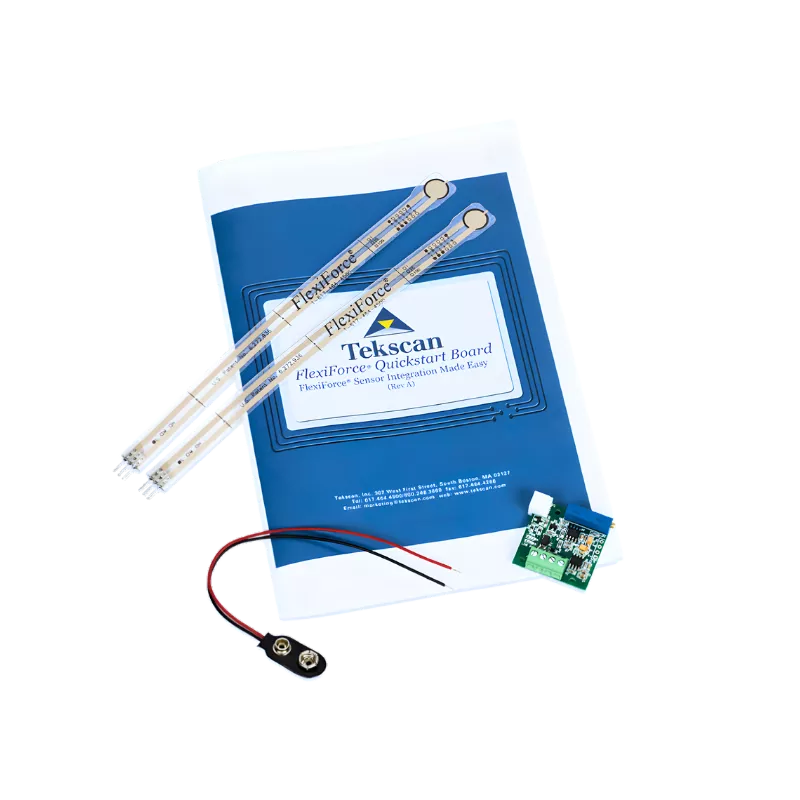

Les cartes électroniques de prototypage rapides FlexiForce Prototyping Kit et Quickstart Board pour vos propres circuits.

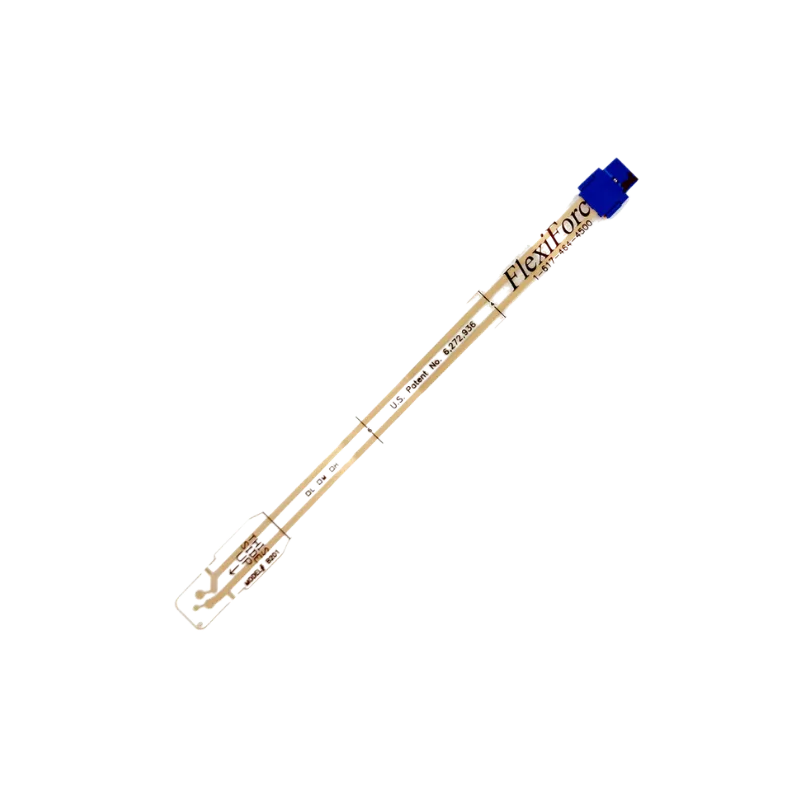

Le système FlexiForce ELF™, une solution logicielle et matérielle clé en main (utilisant des capteurs spécifiques comme le B201) idéale pour enregistrer, visualiser et analyser vos données de force directement sur un PC Windows en environnement R&D.
