Série REC

Partenaire Elap Référence REC

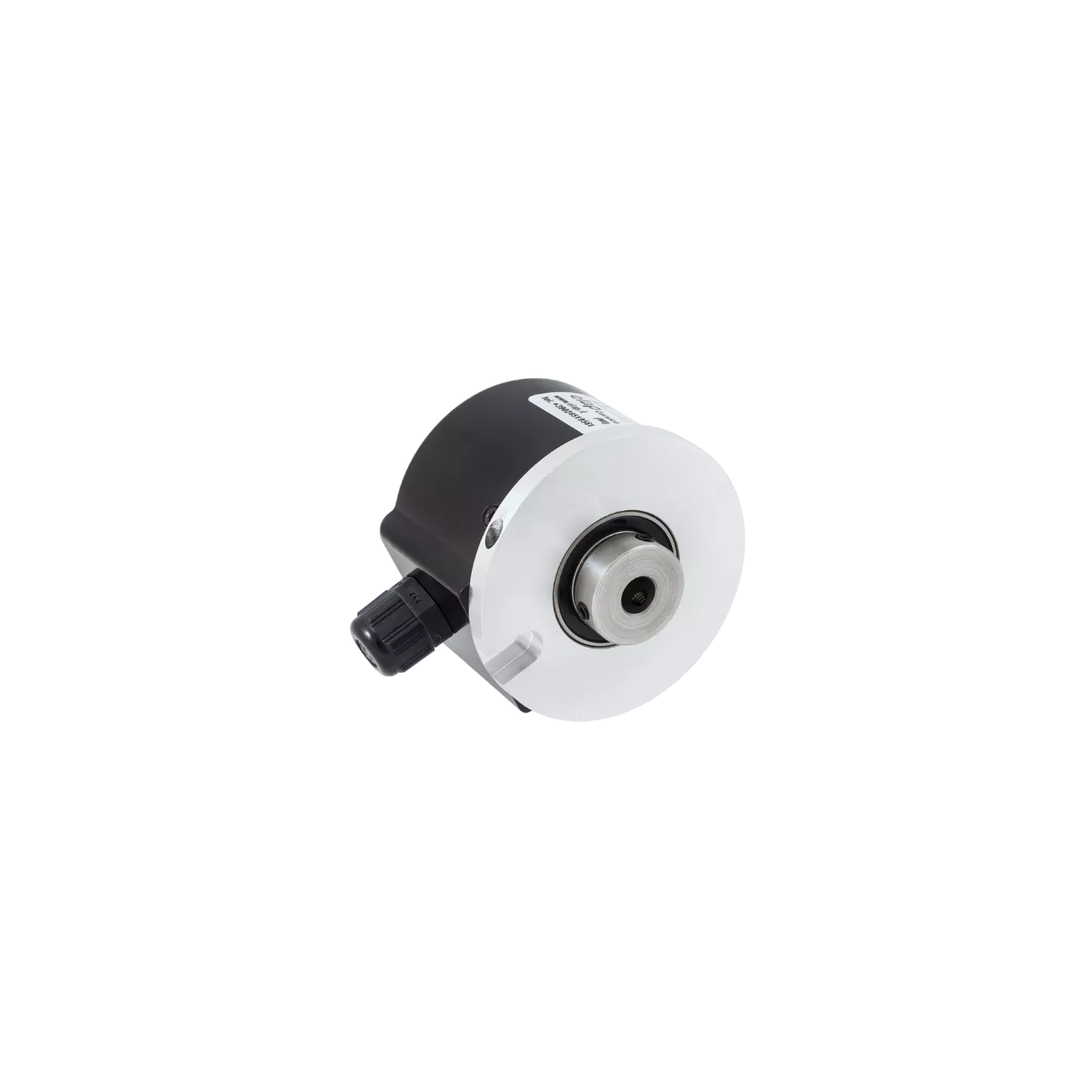

Codeur incrémental optique certifié UL

Les codeurs compacts de la série REC s'adaptent à toutes les applications où des dimensions réduites sont requises avec un boîtier de longueur 38 mm seulement.

Les produits de la famille des encodeurs type REC sont disponibles en différentes versions de raccordement mécaniques : bride circulaire (types REC520 et REC540), bride carrée (REC620) ou arbre creux avec (REC450) ou sans support élastique (REC440).

Le boîtier des codeurs REC est fait en aluminium résistant et les connexions électriques sont assurées par un connecteur M12 ou en option par une sortie câble. Le codeur avec sortie par connecteur M12 est homologué UL pour les marchés canadien et américain.

Les codeurs optiques incrémentaux compacts REC sont proposés avec 2 à 12500 impulsions / tour.

Série REC Codeurs rotatifs incrémentaux
Elap REV, codeurs incrémentaux optiques haute résolution certifiés UL
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Elap Série REC - Codeurs optiques haute résolution UL | Mescan
Type de produit
Ajouter au panier
Demander un devis
Voir la fiche technique

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Connexion Câble ou connecteur M12 radial
Résolution 2 à 12500 imp/tr
Sortie push-pull, 5V line driver alim 5/30V), 5/30V line driver alim 5/30V)
Alimentation 5 - 30 Vcc
Dimensions Boitier aluminium Ø58 mm
Informations complémentaires Axe Ø 6, 8, 10,12, 14, 15 mm suivant variante
Protection IP65
Elap Série REC - Codeurs optiques haute résolution UL | Mescan

Documentation & Téléchargements

Elap REV, codeurs incrémentaux optiques haute résolution certifiés UL
Elap Accouplements Mécaniques

document PDF

Elap REC

document PDF

Produits Complémentaires

Elap MEM-BUS CANopen codeurs numérique absolus sortie protocole CANopenSpécifications Techniques

Série MEM-BUS CANopen

Codeurs absolus simple-tours ou multi-tours à sortie protocole Les codeurs MEM-Bus CANopen offrent une résolution de 29 bits (8192 /tour x 65536 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450), plusieurs diamètres d'axe sont possibles. 3 connecteurs M12 assurent la connexion électrique au boitier robuste en aluminium à haut degré de protection pour les environnements industriels sévères. Leur technologie de mesure innovante permet d'atteindre des accélérations et vitesses élevées en même temps que d'assurer une longue durée de vie du capteur. Les codeurs absolus MEM-BUS de cette série sont certifiés conformes à la spécification CANopen standard.
Elap MEM-BUS EtherCAT codeurs numérique absolus sortie protocole EtherCATSpécifications Techniques

Série MEM-BUS EtherCAT

Codeurs absolus multi-tours à sortie protocole Les codeurs MEM-Bus EtherCAT offrent une résolution de 29 bits (8192 /tour x 65536 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450), plusieurs diamètres d'axe sont possibles. 3 connecteurs M12 assurent la connexion électrique au boitier robuste en aluminium à haut degré de protection pour les environnements industriels sévères. Leur technologie innovante permet d'atteindre des accélérations et vitesses élevées en même temps que d'assurer une longue durée de vie du capteur. Les codeurs absolus MEM-BUS EtherCAT sont certifiés conformes au protocole stable, flexible et rapide CANopen over EtherCAT (CoE) et bénéficient de l'homologation UL.
Elap MEM-Parallel codeurs numérique absolus sortie push-pull à bride, arbre creuxSpécifications Techniques

Série MEM-Parallel

Codeurs absolus simple-tours et multi-tours à sortie Parallèle Les codeurs MEM-Parallel proposent une résolution jusqu'à 13 bits et sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450). Plusieurs diamètres d'axe sont possibles. La connexion électrique est assurée par un presse-étoupe ou par un connecteurs M23 en position axiale ou en position radiale. Leur boitier robuste en aluminium assure un haut degré de protection adapté aux utilisations dans les environnements industriels sévères. Les codeurs absolus MEM-Parallel assurent une communication push-pull à haute performance très peu sensible aux perturbations électromagnétiques environnementales largement utilisée dans l'industrie.
Elap MEM-SSI codeurs numérique absolus sortie série RS 4S22 à bride, arbre creuxSpécifications Techniques

Série MEM-SSI

Codeurs absolus simple-tours et multi-tours à sortie Série Les codeurs MEM-SSI proposent une résolution jusqu'à 28 bits (8192 /tour x 32768 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450). Plusieurs diamètres d'axe sont possibles. La connexion électrique est assurée par un presse-étoupe ou par un connecteurs M12 en position axiale ou en position radiale. Leur boitier robuste en aluminium assure un haut degré de protection adapté aux utilisations dans les environnements industriels sévères. Les codeurs absolus MEM-SSI RS422 (binary / Gray) assurent une communication série à haute performance très peu sensible aux perturbations électromagnétiques, largement utilisée dans l'industrie.
