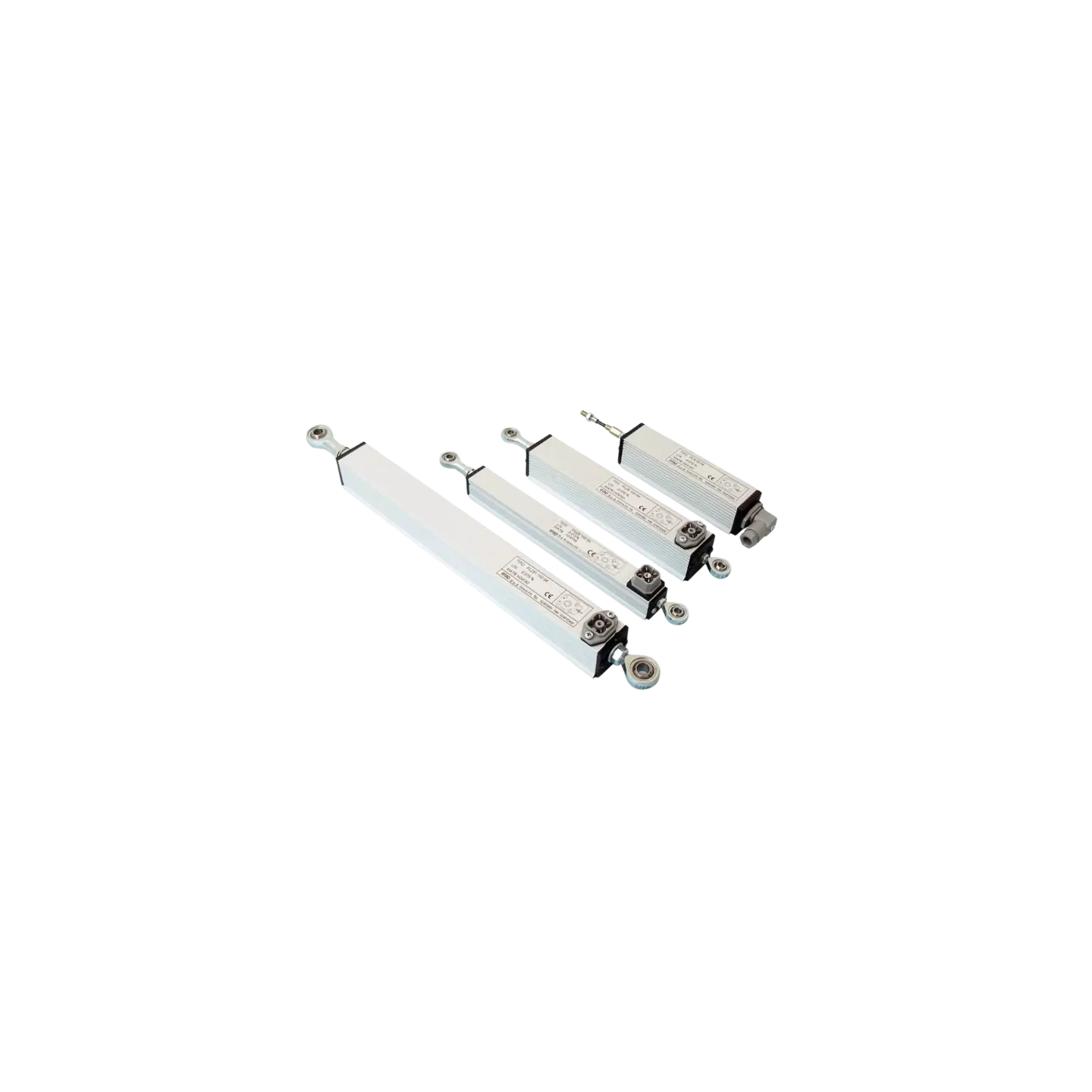

Séries PL et PN

Transmetteur pour entrée potentiométrique sur rail DIN Le convertisseur de signaux numérique OMX 390DU offre une rapidité exceptionnelle. Il intègre une fonction pratique de réglage automatique permettant une mise en service simplifiée. Le modèle OMX 390DU, est un instrument conçu spécifiquement pour les capteurs à sortie potentiométrique. Flexible, il offre une grande facilité de configuration des plages d'entrée et de sortie, soit directement par commutateurs DIP switch sur le côté du boîtier, soit à partir du logiciel OM Link SW sur PC. L'OMX 390DU intègre un processeur 32 bits associé à un CAN 24 bits de type ∆∑ avec amplificateur à gain programmable (PGA), ainsi qu'un CNA de 16 bits. Cette combinaison garantit précision et stabilité pour des performances fiables et constantes.

Transmetteurs linéaires analogiques Les produits des séries Elap PNS-V, PN2S-V et PN231-V délivrent un signal de sortie analogique de 0 à 10 Vcc proportionnel à la position de la tige. L'électronique active permet d'interfacer facilement ces capteurs avec des dispositifs externes tels que PLC, contrôleurs, afficheurs, etc. tout en fournissant un signal de haute qualité. Les modèles "V" peuvent être commandés pour des distances de mesure pouvant aller de 50 à 950 mm. Ils sont équipés d'une piste résistive en plastique conducteur qui leur confère une longue durée de vie, une excellente linéarité et une résolution théorique infinie. Le boîtier robuste en aluminium garantit une protection environnementale élevée, pour supporter des applications dans des conditions sévères, même en extérieur.

Capteurs potentiométriques linéaires compacts Les potentiomètres Elap des séries PT, PR et PM sont intégrés dans des boîtiers IP65 de section circulaire diamètre 26 mm (PR) ou carrée de 21 mm. Leur arbre fait 5 mm de diamètre et plusieurs courses sont possibles entre 25 et 150 mm pour une sortie résistive standard de 5 KOhm. La piste de mesure en plastique résistif confère aux transmetteurs modèles PR une longue durée de vie (100 000 000 de cycles), une grande linéarité et une résolution infinie. Leur conception compacte et protégée permet une installation dans des espaces réduits en conditions sévères, même à l'extérieur, à des températures extrêmes. Les raccords proposés pour ces modèles (joints à rotule, à auto-alignement, goupilles d'arrêt), ... permettent un montage extrêmement simple.

Les indicateurs numériques de tableau de la série VD4 affichent les mesures issues de différents signaux d'entrée analogiques ou numériques : potentiomètre, tension, courant ou logique (fréquence). Tous les afficheurs de la série VD4 peuvent être équipés en option de 2 sorties relais associées à deux alarmes de comparaison sur la valeur affichée. L'afficheur VD4 est équipé d'une interface conviviale simple qui facilite l'installation initiale de l'instrument et son utilisation quotidienne. Modèles : Vcc – 1 entrée tension : ± 2 Vdc, ± 20 Vdc, ± 200 Vdc Vcc2R – idem + 2 relais Lq – 1 entrée potentiométrique : 1 ÷ 20 KOhm Lq2R – idem + 2 relais Icc – 1 entrée courant : ±20mA, ±200mA, ±2A (Configured at factory) Icc2R – idem + 2 relais F – 1 entrée numérique
