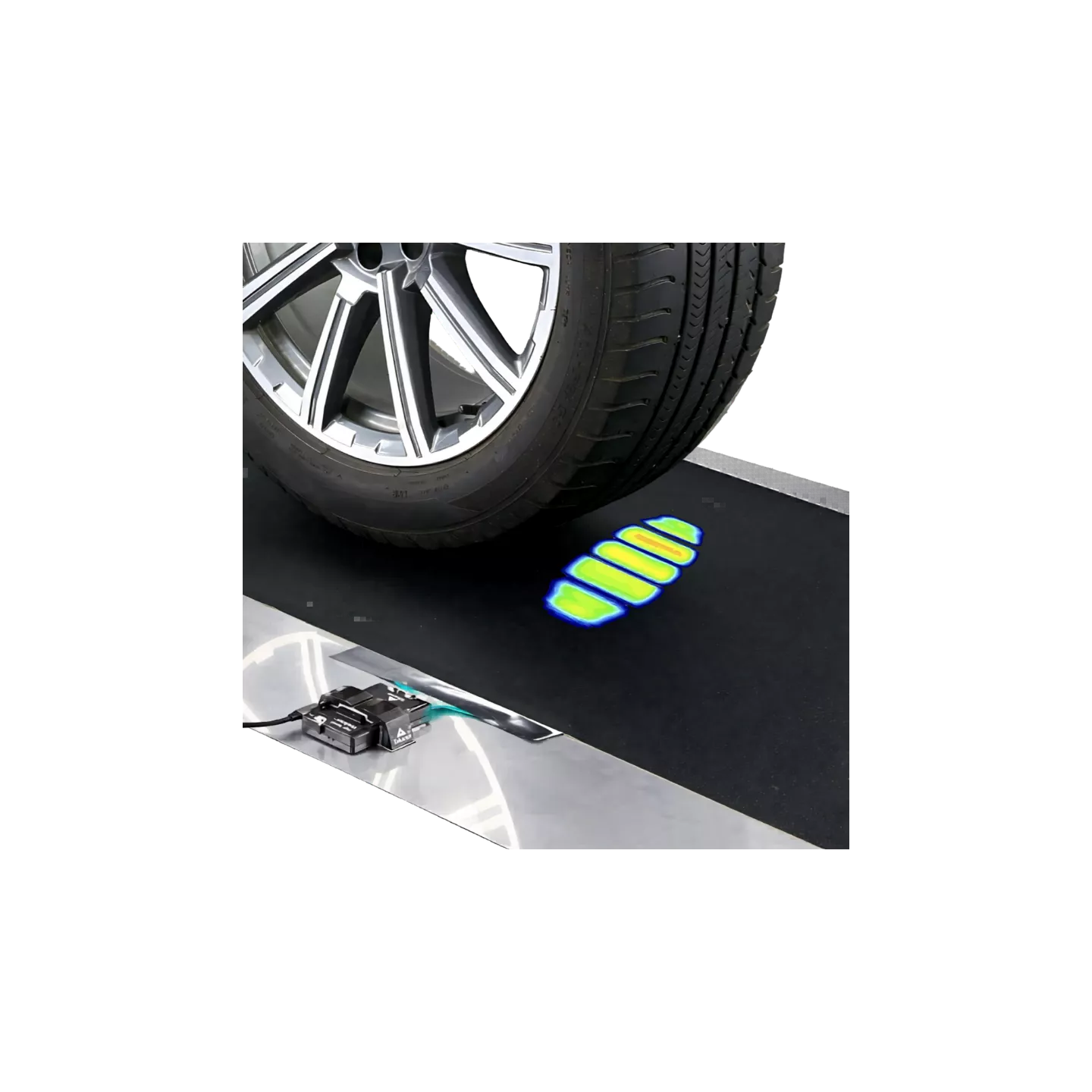

Système très haute vitesse pour profil de contact de pneu Tekscan High Speed TireScan

TireScan High Speed : mesure du profil de contact pneu à haute vitesse

Capteurs de cartographie de pression Tekscan TireScan High Speed 9602 et 9606

High Speed TireScan™

Name: High Speed TireScan™
Brand: Tekscan (Industrie)
Availability: OutOfStock

Partenaire Tekscan Marque Tekscan (Industrie)

Analyse du contact pneu-chaussée à haute vitesse

High Speed TireScan™ est conçu spécifiquement pour mesurer l'empreinte de pression au passage d'un pneu sur bancs d'essais (tambour, rouleau, flat track). Il objective précisément les effets de la force centrifuge sur la géométrie et le profil de pression du contact, jusqu'à plus de 265 km/h.

Ultra-résistant: Capteur très faible épaisseur prévu pour s'intégrer sur les bancs de mesure.
Haute vitesse et autonome : Enregistreur compact WiFi jusqu'à 20 000 images par seconde.
Signature du contact : Restitue fidèlement l'évolution quantifiée de la forme, de l'aire et du profil de pression du pneu selon la vitesse et le gonflage.
Analyse précise : Logiciel dédié pour l'évaluation des profils de force, du centre des pressions et l'export des données.

Type de produit

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Logiciel d'analyse et de traitement des profils de pression

Le logiciel High Speed TireScan™ a été développé pour rationaliser l'ensemble du processus, de la collecte des données jusqu'à leur exploitation. Il fournit tous les outils nécessaires à une analyse approfondie et de qualité supérieure :

Visualisation multiformat : Affichage clair et dynamique de la distribution des pressions.
Rapports personnalisés : Création d'indicateurs et d'analyses sur mesure basés sur les données relevées.
Export universel : Génération automatique de rapports complets au format Microsoft Word ou export des données brutes en fichiers CSV.

Capteur selon le type de pneu

Le système s'adapte à vos besoins grâce à deux modèles de capteurs résistifs de très faible épaisseur

Caractéristiques Techniques

Contenu du kit	Logiciel High Speed TireScan, Electronique TekDAQ 210 avec powerbank, capteur 9602 ou 9606
Compatibilité	Windows 10/11
Connexion	Wireless - Wifi / USB-C
Plage de mesure	jusqu'à 4 000 kPa
Précision	± 5%
Échantillonnage	20 kHz
Alimentation	230 Vac
Dimensions	Modèle 9602 : 301 x 3,6 mm Modèle 9606 : 478,6 x 3,6 mm TekDAQ 210 + Powerbank : 104 x 98 x 26 mm + 93 x 62,5 x 16,2 mm
Poids	TekDAQ 210 + Powerbank : 90g + 133g

Documentation & Téléchargements

Système TireScan High Speed

document PDF
