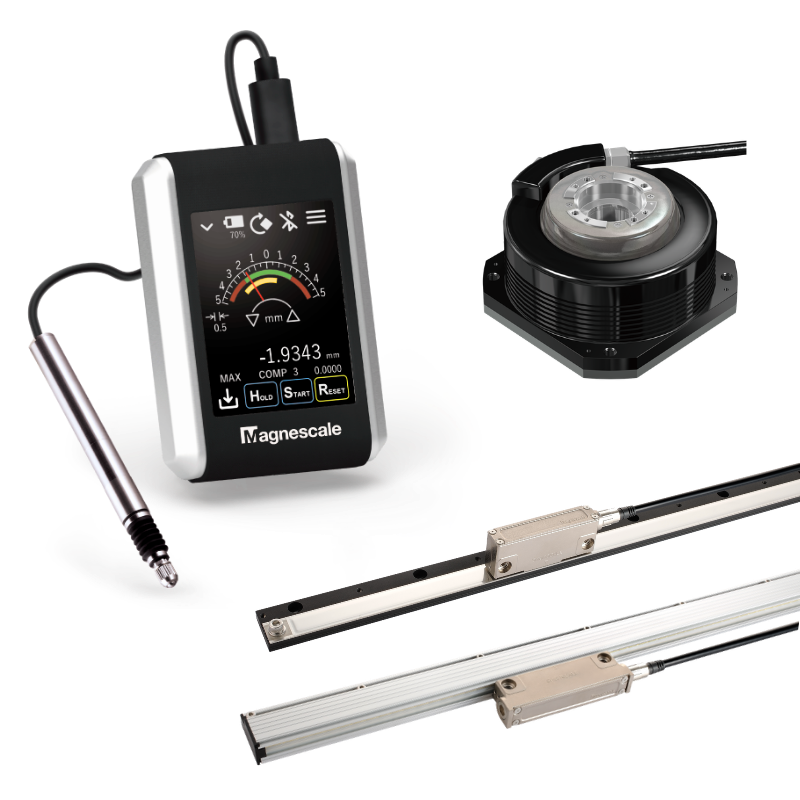

Sécurisez le positionnement linéaire de vos machines-outils avec des règles numériques compactes, insensibles aux huiles, à la poussière et aux conditions d'atelier les plus sévères.

Explorer la gamme
Règles Magnescale
Gamme DigiRuler
SmartSCALE & FeedbackSCALE
Spécifications & FAQ

Mesures dynamiques et sans contact

Suivez vos grands déplacements sans aucune usure mécanique. Les bandes magnétiques Digiruler permettent des mesures incrémentales à des vitesses atteignant 10 m/s avec une précision allant jusqu'à 0,1 µm, éliminant les arrêts de production imprévus.

Robustesse IP67 et anti-copeaux

Conçues pour l'usinage extrême, les règles absolues SmartSCALE résistent aux projections massives de liquides de refroidissement, d'eau et de copeaux métalliques. Elles offrent une résolution ultra-fine de 5 nm tout en tolérant des écarts de montage facilitant l'installation.

Stabilité thermique et rigidité CNC

Présentant le même coefficient de dilatation thermique que l'acier des machines, les règles à grande rigidité SR67A & GB-ER éliminent les dérives de mesure. Elles intègrent nativement les protocoles propriétaires des leaders de la CNC (FANUC, Mitsubishi, Siemens, Yaskawa).

Gamme Digiruler

Règle numérique Magnescale en bande magnétique Digiruler SL110 et SL130, détecteurs PL81, PL82 ou PL25Spécifications Techniques

Séries SL110 / SL130

Règle en bande magnétique polyvalente Digiruler Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

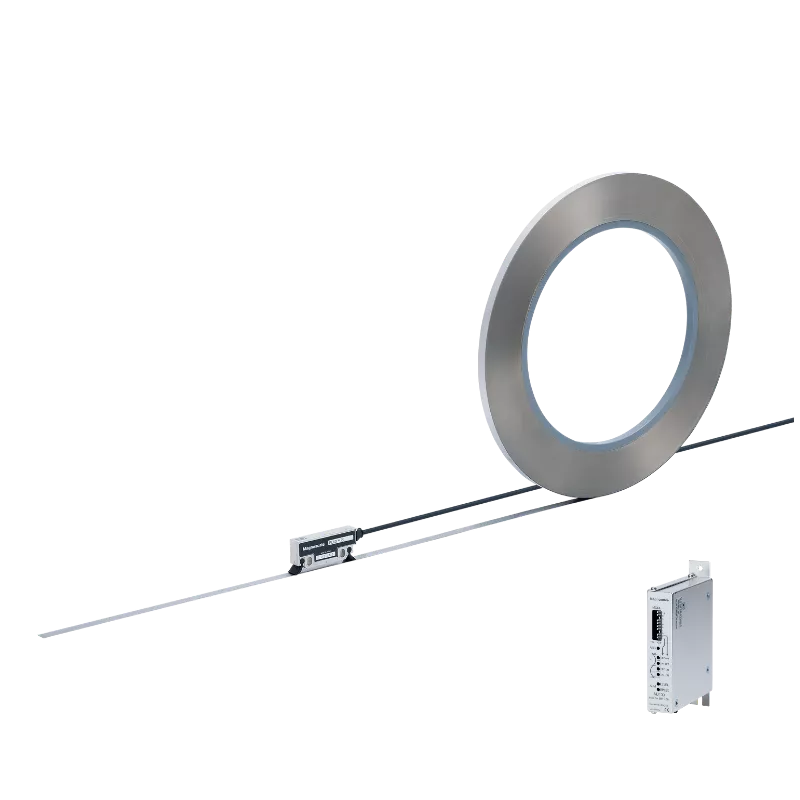

Règle numérique Magnescale Digiruler SL331, bande magnétique 200 mm à 8 m, résolution 5 µm, détecteur PL60Spécifications Techniques

Série SL331

Règle en bande magnétique Digiruler grande longueur Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.
Digiruler SL700, règle numérique Magnescale, bande magnétique haute résolution, tête de lecture PL101Spécifications Techniques

Série SL700

Règle en bande magnétique Digiruler haute résolution Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.
Règle numérique polyvalente GB-ER, SR138 + CH04, technologie magnétique Magnescale 50 à 2200 mm, res. 0,5 µmSpécifications Techniques

Série GB-ER

Règle numérique polyvalente Les règles de la série GB-ER intègrent la technologie originale magnétique Magnescale et sa robustesse reconnue dans un ensemble compact et facile à monter avec point de référence intégré. Cette série de produits est idéale pour les applications nécessitant haute résolution, précision et résistance aux conditions difficiles pour un coût contenu. Comme toutes les règles Magnescale, les modèles SR138R de la série GB-ER sont insensibles aux conditions difficiles d'atelier. Elles ne craignent ni l'eau, ni l'huile, ni les chocs et vibrations.
Messcan, distributeur officiel de Fujifilm, vous propose de tester des échantillons de film Prescale, Thermoscale et UVscale

Maximisez le potentiel de vos règles Magnescale

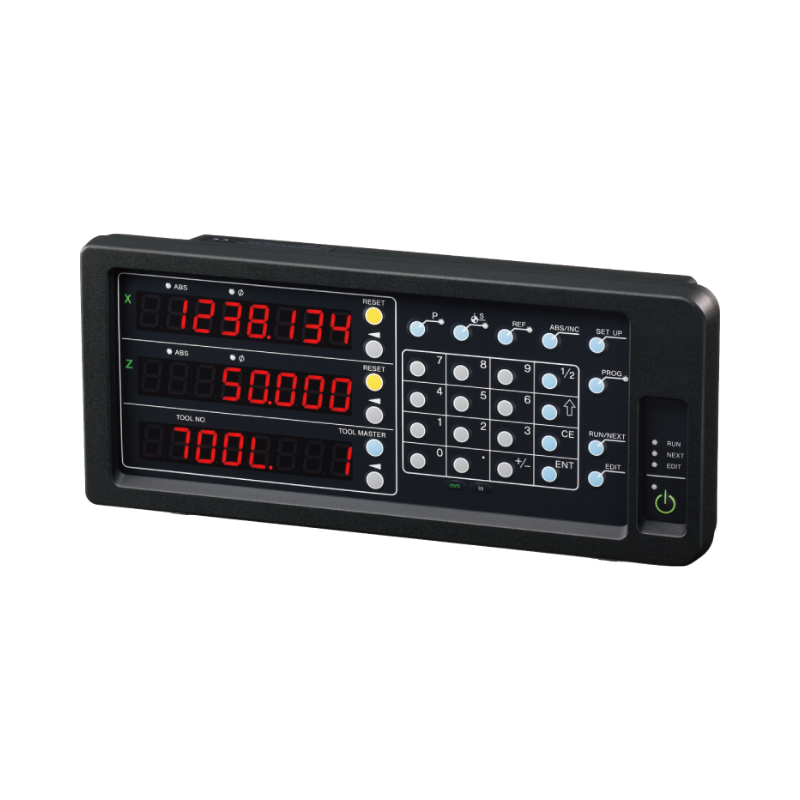

Des compteurs industriels haute précision pour vos lectures directes

Suivez vos usinages avec clarté. Spécialement conçus pour s'interfacer avec vos règles et capteurs, les compteurs numériques d'atelier des séries LG, LH et LY centralisent vos données géométriques, gèrent vos alarmes de tolérance et optimisent la productivité des opérateurs sur vos machines-outils.

Découvrir la gamme d'afficheurs DRO

SmartSCALE & FeedbackSCALE

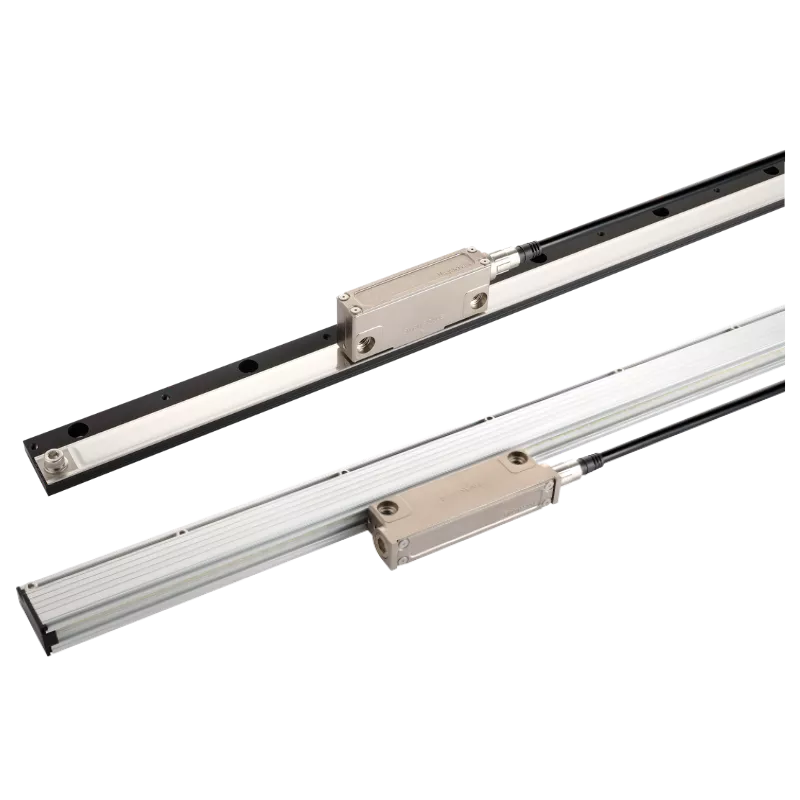

Règles magnétiques absolues haute résolution Magnescale pour CNC Smartscale SQ47 et SQ57Spécifications Techniques

Séries SQ47 / SQ57

Règles magnétiques absolues haute résolution SmartSCALE Les références Magnescale SQ47 et SQ57 de la série SmartSCALE offrent une résistance accrues aux conditions difficiles. Elles intègrent la plus récente technologie d'interpolation et un nouveau principe magnétique associés à un algorithme innovant. Grâce à ces caractéristiques uniques ces modèles fournissent des mesures absolues avec une résolution atteignant 5 nm et tolèrent une distance de montage (185μm ± 100μm) qui facilite le montage. Les modèles SmartSCALE ont une résistance élevée aux projections de liquide de refroidissement ou d'eau, ainsi qu'aux résidus et copeaux métalliques. Ces caractéristiques assurent un fonctionnement stable dans les environnements particulièrement difficiles (IP67).

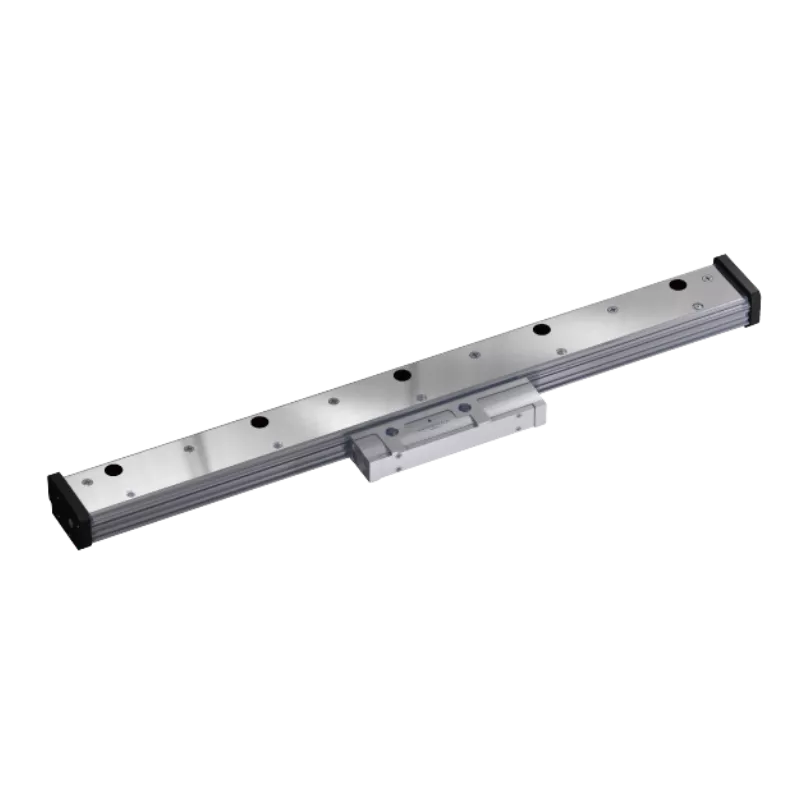

Règle magnétique Magnescale SR67A pour CNC, 140 à 3640 mm, res. 0,01 µm, FANUC, Mitsubishi ou SiemensSpécifications Techniques

Série SR67A

Règle magnétique absolue grande rigidité pour CNC Le modèle Magnescale SR67A est spécialement prévu pour offrir une résistance supérieure aux chocs et aux vibrations grâce à une conception à la rigidité spécifiquement augmentée. Les règles numériques de la série SR67A supportent les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. Ces multiples variantes utilisent le principe de mesure magnétique autorisant leur utilisation en présence de condensation d'eau, d'huile ou autres conditions difficiles. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure.

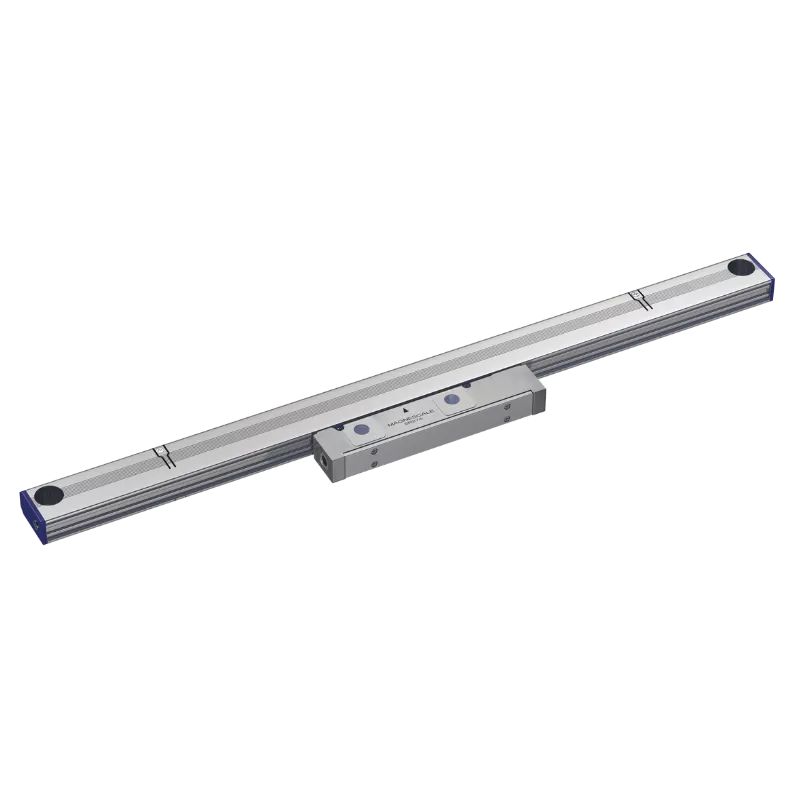

Règles magnétiques Magnescale pour CNC, robustes, faible encombrement SR24 (incrémentale) et SR27A (absolue)Spécifications Techniques

Séries SR24 / SR27A

Règles magnétiques compactes incrémentale et absolue La conception faible encombrement mince et compacte des règles numériques SR27A et SR24 facilite leur installation dans les espaces réduits. Elles utilisent le principe magnétique Magnescale qui les rend résistantes aux conditions difficiles d'usinage industriel même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure. Le modèle SR27A produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. La référence SR24 est la même règle avec une sortie incrémentale TTL Line Driver A/B.

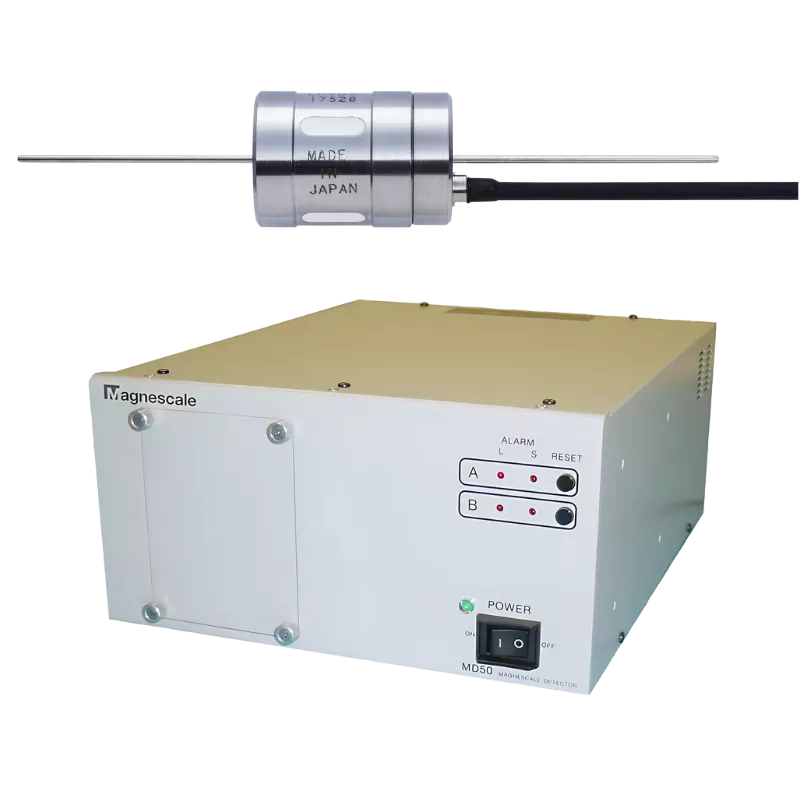

Règle numérique Magnescale, tige magnétique Rolling Mill MSS-976R + tête de lecture HA-705LK et MD50-2N/4NSpécifications Techniques

Série MSS

Règle à tige magnétique Rolling Mill L'ensemble Magnescale constitué d'une tige gravée d'incréments magnétiques MSS-976R associée à une tête de lecture HA-705LK et à un détecteur capable de prendre en charge 2 axes (MD50-4N) ou 4 axes (MD50-4N) est un système de mesure numérique fiable et éprouvé. Il est très largement utilisé dans l'industrie du laminage des métaux où il trouve sa place dans des applications variées. La tête de lecture intégrée dans un boitier résistant aux vibrations et chocs jusqu'à 50G est étanche à l'eau et à l'huile comme les connecteurs et câbles (jusqu'à 150 m) qui raccordent jusqu'à 4 ensembles MSS + HA à autant de cartes de conditionnement dans le détecteur MD50. Cette conception permet une maintenance facile du système dans les environnements les plus difficiles.
Messcan, distributeur officiel de Fujifilm, vous propose de tester des échantillons de film Prescale, Thermoscale et UVscale

Optimisez la précision de vos machines

Diagnostiquez vos règles et codeurs Magnescale

Évitez les pannes coûteuses et simplifiez l'alignement de vos capteurs. Grâce au boîtier AC20-B100 connecté en USB et à son logiciel dédié, analysez la qualité de vos signaux en temps réel sur PC et assurez une maintenance préventive ultra-efficace.

Découvrir le système AC20-B100
Besoin d'aide pour choisir votre règle magnétique ?
Télécharger la Documentation

Spécifications & FAQ

Pourquoi la détection magnétique est-elle privilégiée pour les règles de machines-outils ?

Développée à l'origine dans les années 1960 par les ingénieurs de Sony (devenus Magnescale), la lecture magnétique répond à un besoin critique d'étanchéité. Contrairement aux systèmes optiques, les règles magnétiques ne subissent aucune perturbation liée à la condensation d'eau, aux brouillards d'huile ou aux poussières inhérents aux ateliers d'usinage. Elles offrent de surcroît une excellente tolérance naturelle face aux chocs et aux vibrations mécaniques.

La série SmartSCALE marque une rupture en intégrant des capteurs à magnétorésistance tunnel (TMR) de haute sensibilité associés à de nouveaux alliages magnétiques. Cette avancée permet d'isoler totalement la règle de la tête de lecture. C'est l'une des premières solutions du secteur industriel à cumuler un indice de protection IP67 (sans apport d'air de pressurisation) et une résolution extrême de 5 nanomètres.

Nos règles intègrent deux pistes magnétiques distinctes gravées en parallèle :

  • Une piste incrémentale, dotée de signaux à pas réguliers (Nord/Sud).

  • Une piste d'adressage (codage M), qui fournit instantanément la position de l'axe au système dès la mise sous tension, éliminant ainsi le besoin de réaliser une prise de référence (mise à zéro). Les capteurs magnétorésistifs spécifiques développés pour ces gammes assurent une haute sensibilité avec un taux de distorsion minime du signal.

Cette performance repose sur la technologie d'interpolation en temps réel développée par Magnescale. Sur une règle SmartSCALE, le capteur détecte deux ondes sinusoïdales déphasées de 90 degrés sur un pas physique de 400 µm. Les circuits électroniques éliminent le composant continu du signal, ajustent les phases et les niveaux instantanément, puis divisent chaque signal en 80 000 segments pour restituer une information géométrique d'une justesse infime de 5 nm.

C'est l'un des grands atouts mécaniques de notre matériel. Les règles linéaires Magnescale sont conçues pour suivre fidèlement les phénomènes de dilatation et de contraction thermiques de la table ou du bâti de la machine-outil. Ce comportement synchronisé évite les écarts différentiels et garantit la constance des cotes mesurées, même lors de longues phases d'usinage provoquant un échauffement de l'équipement.

extensomètre vidéo 3D imetrum sur UTM

Documentation & Supports Techniques

Accédez à nos fiches techniques, tutoriels vidéos, notes d'applications, livres blancs et documentations.
Explorer les ressources

Mescan X Magnescale

Référence mondiale issue de l'expertise technologique japonaise Sony, Magnescale conçoit des systèmes de mesure numérique reconnus pour leur précision micrométrique et leur insensibilité aux conditions d'atelier sévères (huiles, poussières, humidité). Mescan vous offre un accès direct à l'ensemble de la gamme Magnescale avec la garantie d'un service de proximité et d'une expertise technique de confiance pour toutes vos applications de métrologie et d'usinage.
