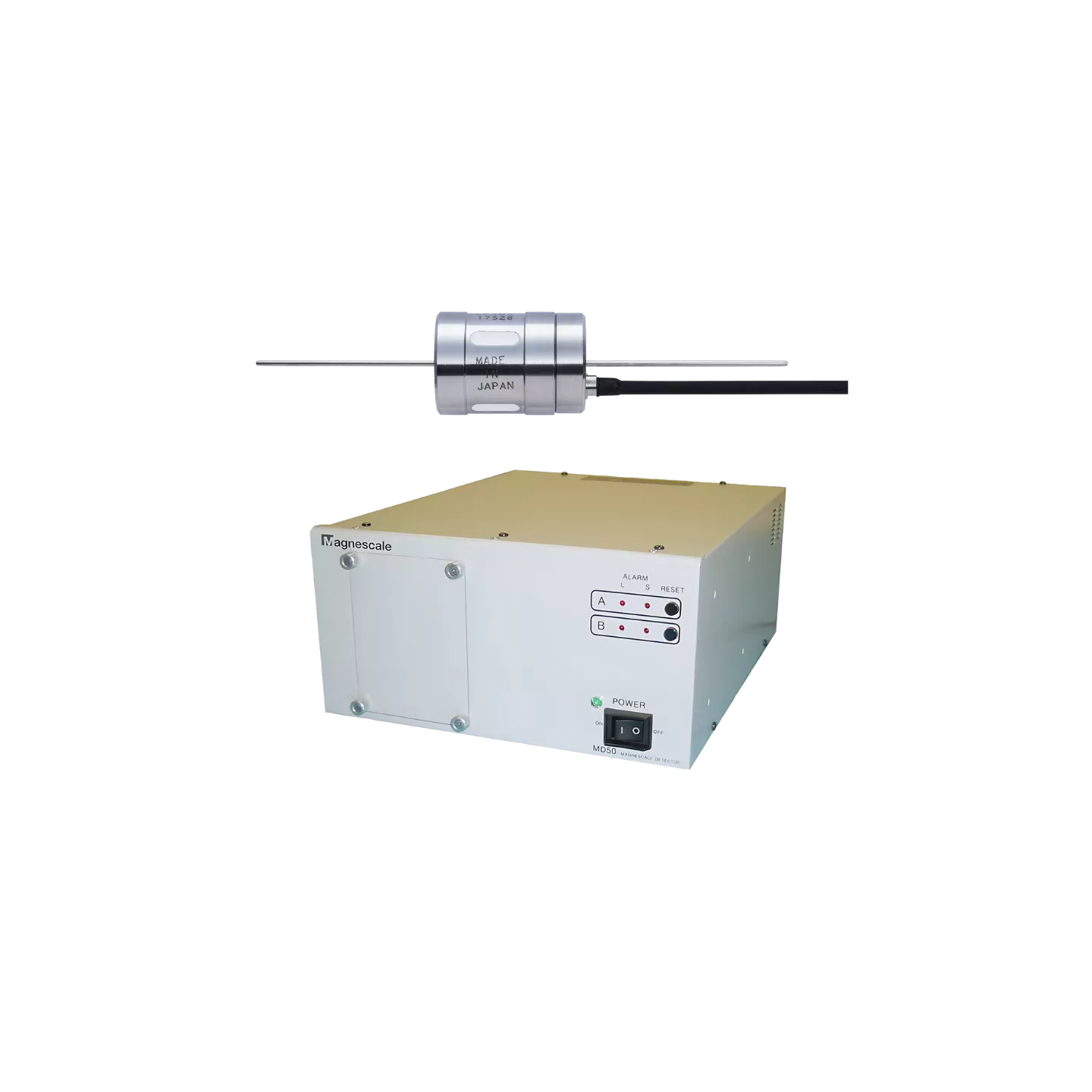

Règle numérique Magnescale, tige magnétique Rolling Mill MSS-976R + tête de lecture HA-705LK et MD50-2N/4N

Série MSS

Partenaire Magnescale Référence MSS-976R + HA-705LK + MD50-2N/4N

Règle à tige magnétique Rolling Mill

L'ensemble Magnescale constitué d'une tige gravée d'incréments magnétiques MSS-976R associée à une tête de lecture HA-705LK et à un détecteur capable de prendre en charge 2 axes (MD50-4N) ou 4 axes (MD50-4N) est un système de mesure numérique fiable et éprouvé. Il est très largement utilisé dans l'industrie du laminage des métaux où il trouve sa place dans des applications variées.

La tête de lecture intégrée dans un boitier résistant aux vibrations et chocs jusqu'à 50G est étanche à l'eau et à l'huile comme les connecteurs et câbles (jusqu'à 150 m) qui raccordent jusqu'à 4 ensembles MSS + HA à autant de cartes de conditionnement dans le détecteur MD50. Cette conception permet une maintenance facile du système dans les environnements les plus difficiles.

Règle numérique Magnescale, tige magnétique Rolling Mill MSS-976R + tête de lecture HA-705LK et MD50-2N/4N
Type de produit
Ajouter au panier
Demander un devis
Voir la fiche technique

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Caractéristiques Techniques

Plage de mesure 40 à 1250 mm
Résolution 0.5 / 1 / 5 / 10 µm sélectionnable
Sortie TTL A/B quadrature Line Driver ou signal Up/Down
Alimentation 100-230 Vac 50/60 Hz
Informations complémentaires 2 axes (MD50-2N) ou 4 axes (MD50-4N)
Protection IP67 (HA-705LK)

Documentation & Téléchargements

Magnescale Rolling Mill

document PDF

Produits Complémentaires

Règle magnétique Magnescale SR67A pour CNC, 140 à 3640 mm, res. 0,01 µm, FANUC, Mitsubishi ou SiemensSpécifications Techniques

Série SR67A

Règle magnétique absolue grande rigidité pour CNC Le modèle Magnescale SR67A est spécialement prévu pour offrir une résistance supérieure aux chocs et aux vibrations grâce à une conception à la rigidité spécifiquement augmentée. Les règles numériques de la série SR67A supportent les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. Ces multiples variantes utilisent le principe de mesure magnétique autorisant leur utilisation en présence de condensation d'eau, d'huile ou autres conditions difficiles. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure.
Règle numérique Magnescale en bande magnétique Digiruler SL110 et SL130, détecteurs PL81, PL82 ou PL25Spécifications Techniques

Séries SL110 / SL130

Règle en bande magnétique polyvalente Digiruler Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.
Règles magnétiques absolues haute résolution Magnescale pour CNC Smartscale SQ47 et SQ57Spécifications Techniques

Séries SQ47 / SQ57

Règles magnétiques absolues haute résolution SmartSCALE Les références Magnescale SQ47 et SQ57 de la série SmartSCALE offrent une résistance accrues aux conditions difficiles. Elles intègrent la plus récente technologie d'interpolation et un nouveau principe magnétique associés à un algorithme innovant. Grâce à ces caractéristiques uniques ces modèles fournissent des mesures absolues avec une résolution atteignant 5 nm et tolèrent une distance de montage (185μm ± 100μm) qui facilite le montage. Les modèles SmartSCALE ont une résistance élevée aux projections de liquide de refroidissement ou d'eau, ainsi qu'aux résidus et copeaux métalliques. Ces caractéristiques assurent un fonctionnement stable dans les environnements particulièrement difficiles (IP67).
Règles magnétiques Magnescale pour CNC, robustes, faible encombrement SR24 (incrémentale) et SR27A (absolue)Spécifications Techniques

Séries SR24 / SR27A

Règles magnétiques compactes incrémentale et absolue La conception faible encombrement mince et compacte des règles numériques SR27A et SR24 facilite leur installation dans les espaces réduits. Elles utilisent le principe magnétique Magnescale qui les rend résistantes aux conditions difficiles d'usinage industriel même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure. Le modèle SR27A produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. La référence SR24 est la même règle avec une sortie incrémentale TTL Line Driver A/B.
