Profil de pincement et alignement de rouleaux (Nip)

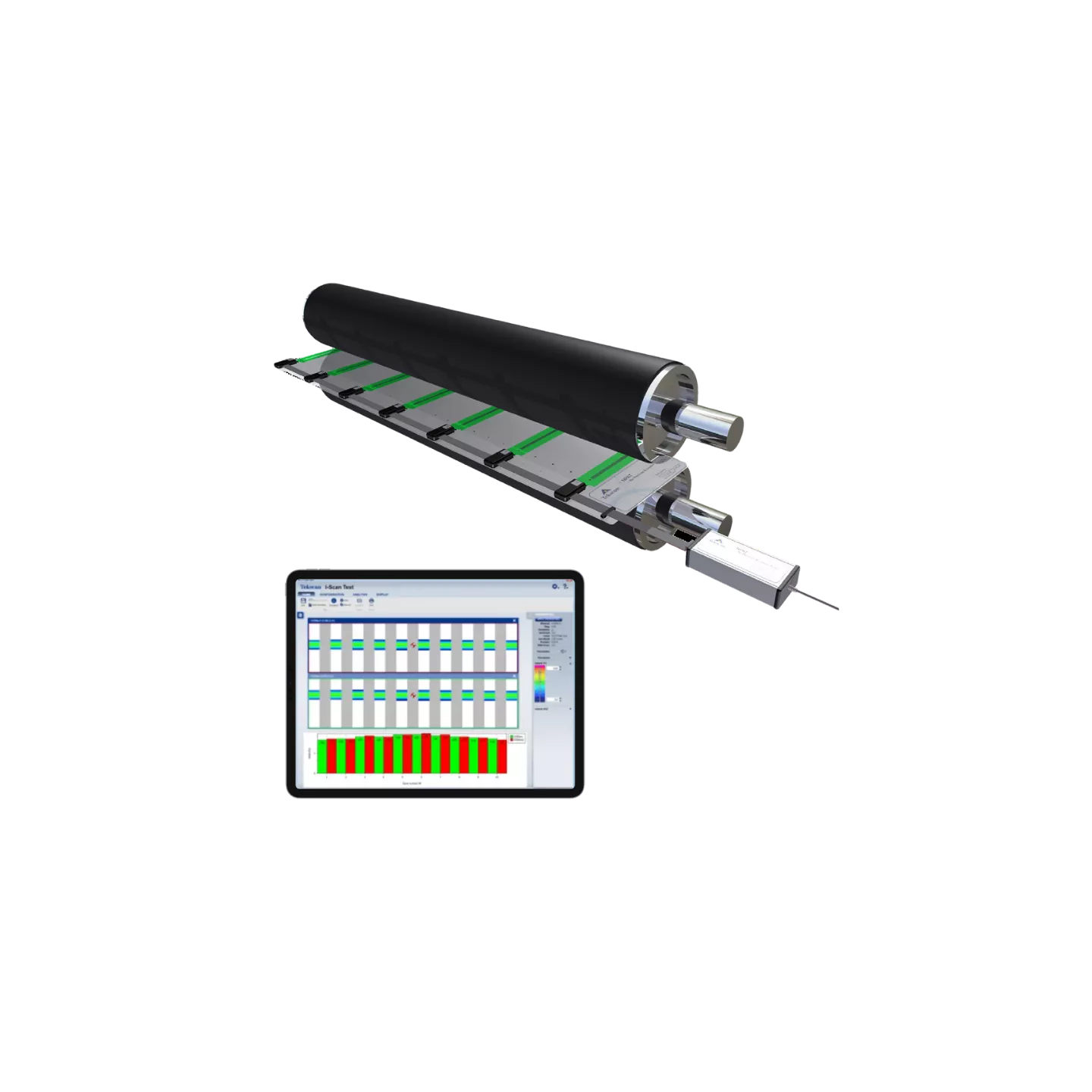

L'outil de terrain NPAT™ (Nip Pressure Alignment Tool) affiche en direct le profil de contact dynamique et mesure la répartition relative des pressions entre deux rouleaux. Conçu pour s'adapter à de nombreuses dimensions industrielles, il permet d'optimiser objectivement le réglage des machines afin d'éliminer les défauts d'alignement.

  • Conception modulaire: Bande à capteurs de pression flexible adaptée en longueur selon la taille des rouleaux.
  • Résolutions optimisées : 3 modèles aux résolutions spatiales fonction du diamètre de l'équipement.
  • Maintenance simplifiée : Capteurs individuels faciles à entretenir ou à remplacer.
  • Rangement pratique : Bande de mesure enroulée pour le stockage se remettant à plat instantanément pour l'utilisation.
Système de mesure de pression de nip entre rouleaux Tekscan NPAT
Système NPAT Tekscan connexion USB
Système NPAT™ Systèmes Spécialisés TireScan & NPAT
Type de produit
Ajouter au panier
Demander un devis
Voir la fiche technique

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Spécifications & Contextes d'Utilisation

Cartographie de pincement et d'alignement entre rouleaux

Le NPAT™ est le système de référence pour cartographier les empreintes de pincement (nip) et analyser la répartition de la pression relative entre deux rouleaux de lamination. Grâce à un réseau configurable de bandes de capteurs minces et flexibles, il s’adapte précisément aux dimensions de vos installations. En fournissant des données visuelles claires, le NPAT™ garantit un alignement parfait de vos rouleaux et un paramétrage optimal de vos machines, réduisant les rebuts tout en maximisant votre rendement de production.

Logiciel d'acquisition clair, intuitif et efficace

Le logiciel dédié propose une interface épurée pour identifier instantanément les défauts d'uniformité d'écrasement. La répartition de la pression est affichée en temps réel par bande de mesure sur toute la longueur du rouleau et peut être sauvegardée en un clic.

Fonctionnalités clés incluses :

  • Profils & Graphiques : Visualisation dynamique des forces relatives et de la largeur moyenne du nip.
  • Équilibre des charges : Indicateur intégré du centre de gravité des forces pour valider la symétrie du serrage.
  • Comparaison avancée : Échelle de couleurs claire et confrontation en temps réel des mesures avec vos profils de référence.
  • Évolutivité : Compatibilité totale avec l'électronique de poignée Evolution™ existante.

Des configurations modulaires adaptées à vos machines

Le système se décline en neuf configurations standards d'espacement pour couvrir toutes les architectures industrielles. Conçu pour mesurer des pressions allant jusqu'à 4 500 psi, le matériel se distingue par sa robustesse et sa praticité sur le terrain.

  • Modularité totale : Trois résolutions de capteurs disponibles pour s'adapter à des largeurs de contact comprises entre 44,45 mm et 223,5 mm.
  • Maintenance simplifiée : Bandes de mesure interchangeables à chaud et faciles à entretenir directement à l'atelier.
  • Ergonomie industrielle : Porte-bandes maintenant l'alignement parfait pendant l'essai, boîtier de protection pour l'électronique Evolution™, et structure souple facilement enroulable pour un rangement compact.

Caractéristiques Techniques

Compatibilité Windows 10 / 11
Connexion USB
Résolution Modèle 5700 : 1,3 mm Modèle 5705 : 1,3 mm Modèle 5707 : 1,5 mm
Dimensions Modèle 5700 : 223,5 x 457,2 mm à 223,5 x 6400,8 mm Modèle 5705 : 44,5 x 355,6 mm à 44,5 x 1625.6 mm Modèle 5707 : 201,2 x 1524 mm à 201,2 x 10 000 mm
Système NPAT™ Systèmes Spécialisés TireScan & NPAT

Documentation & Téléchargements

Système NPAT Tekscan connexion USB
Système NPAT

document PDF

Produits Complémentaires

Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Système d'acquisition compact et économique Tekscan I-Scan LiteSpécifications Techniques

I-Scan Lite

La cartographie de pression accessible et essentielle Le système I-Scan Lite est la solution idéale pour débuter en mesure matricielle ou pour des applications de diagnostic rapide. Compacte et économique, cette version allégée de la gamme I-Scan offre l'essentiel de la technologie Tekscan sans compromis sur la précision de la mesure. Budget maîtrisé : Accédez à la cartofgraphie de pression avec un investissement optimisé. Mise en œuvre simplifiée : Electronique intuitive et logiciel épuré pour des premières analyses de contact en quelques minutes. Capteurs I-Scan : Utilise les mêmes modèles ultra-fins (>0,2 mm) et flexibles que le système Evolution. Idéal pour le contrôle qualité et la maintenance : Validez rapidement les alignements, serrages et parallélismes de composants sur le terrain.
Film Fujifilm Prescale LLLW HT100 pour mesures ultra basse pression (0,2 - 0,6 MPa) en environnement thermique jusqu'à 100°C.Spécifications Techniques

Prescale LLLW HT100

Prescale LLLW HT100 est un film de mesure de pression par empreinte couleur fabriqué par Fujifilm couvrant la plage 0,2 à 0,6 MPa et utilisable entre 35 et 150°C. Mesure de 0,2 à 0,6 MPa Utilisation entre 35 et 150°C Type Ultra Super Low Pressure HT100 Rouleau 270 mm x 5 m
Prescale LLW HT200 pour le contrôle de pressions très basses (0,5 - 2,5 MPa) lors de processus thermiques intenses jusqu'à 200°CSpécifications Techniques

Prescale LLW HT200

Prescale LLW HT200 est un film de mesure de pression par empreinte couleur fabriqué par Fujifilm couvrant la plage 0,5 à 2,5 MPa et utilisable entre 150 et 220°C. Mesure de 0,5 à 2,5 MPa Utilisation entre 150 et 220°C Type Super Low Pressure HT200 Rouleau 270 mm x 6 m
